商品の詳細:
|
| モデル名: | LQ121X3LG02 | スクリーンサイズ: | 12.1インチ |
|---|---|---|---|
| 照明度: | 1200CD/Mの² | ピクセル数: | 1024 (RGB) × 768 (XGA) 105PPI |
| シグナルタイプ: | LVDS （1つのCHの6ビット）、20台のピン コネクタ | バックライト: | 8S5P WLED 50K時間 ドライバーなし |
| 更新率: | 60Hz | マックス 視聴率: | 保存温度: -35 ~ 75 °C 動作温度: -20 ~ 50 °C |
| ハイライト: | LVDS TFT LCDのパネル,SVGAのシャープTFT LCDの表示 |
||
| パネルのサイズ: | 12.1インチ | |||
|---|---|---|---|---|
| ピクセルの特徴: | 決議 | ピクセル配置 | ドットピッチ (W×H) | ピクセルピッチ (W×H) |
| 1024 (RGB) × 768,XGA | RGB垂直ストライプ | 0.080×0.240mm | 0.240×0.240 mm [105PPI] | |
| メカニカルサイズ: | アクティブエリア (W×H) | ベゼル面積 (W×H) | 輪郭の寸法 (W×H) | 輪郭の深さ |
| 245.76×184.32mm | 250.4×188.9mm | 259×205mm | 7.75/8.0 (タイプ/最大) mm | |
| 概要の特徴: | フォームスタイル | アスペクト比 | オリエンテーション | 形状スタイル |
| 平直角 | 4(W: H) | 景観タイプ | ||
| 固定: | 左,右,上,下スライドの顔付け穴 (12個) 左,右ベーゼルのサイド固定穴 (4個) | |||
| その他の特徴: | パネルカバー | 体重 | 表面 | |
| - | 530/550g (タイプ/最大) | 反光,ハードコーティング (2H) | ||
| 基本情報 | 亮度 | 動作モード | コントラスト比 |
|---|---|---|---|
| 1200 cd/m2 (タイプ) | TN 通常白色 伝播性 | 10001 (タイプ) (伝達) | |
| 視角 (L/R/U/D) | 見る方向 | 応答速度 | |
| 70/70/50/60 (タイプ) (CR≥10) | 6時 | 30 (タイプ) (Tr+Td) (ms) | |
| ディスプレイ色: | 色温 | 色数 | 白色 色素性 |
| 6485K | 262K (6ビット) | X: オーケー0.313◎ Y:0.329 | |
| 照明の変動: | 1.20/1.45 (タイプ/最大) ((5ポイント) | ||
| パフォーマンス: | 3Dタイプ | 外部からの視力 | 反射力 |
| - | 太陽光で読み取れる | - | |
| 信号電源: | 現在の入力 | 電圧入力 | 消費量 | |||
|---|---|---|---|---|---|---|
| 380/600mA (タイプ) | 3.3V (タイプ) | - | ||||
| インターフェースの特徴: | 位置 | タイプ | インターフェース | |||
| - | コネクタ | LVDS (1 ch,6 ビット) | ||||
| 信号インターフェース: | ブランド | モデル | 総額 | ピンピッチ | ピン | ピン割り当て |
| HRS | DF19L-20P-1H | 1個 | 1.0 mm | 20ピン | LVDS-20P1C6B-070A | |
| バックライト 特徴: | タイプ | 位置 | 形状 | 総額 | 人生 (時間) | 代替 |
|---|---|---|---|---|---|---|
| WLED | エンドライトタイプ (上側) | 5本の弦 | 8S5P | 50K (分) | - | |
| WLED電気: | 現在の入力 | 電圧入力 | 消費量 | |||
| 70/70mA (タイプ/最大) | 24.0/27.2V (タイプ/最大) | 8.4/9.5W (タイプ/最大) | ||||
| インターフェースの特徴: | 位置 | タイプ | WLEDドライバー | |||
| - | FPC | 違う | ||||
| インターフェースの詳細 | ブランド | モデル | 総額 | ピンピッチ | ピン | ピン割り当て |
| 1個 | 10ピン | BLE-10PINS-CCCCCNAAAA | ||||
LQ121シリーズ LQ121X3LH01 LQ121X3LG02 LQ121X1LH83 LQ121X1LH73

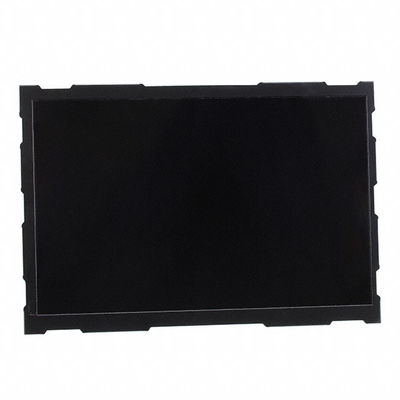

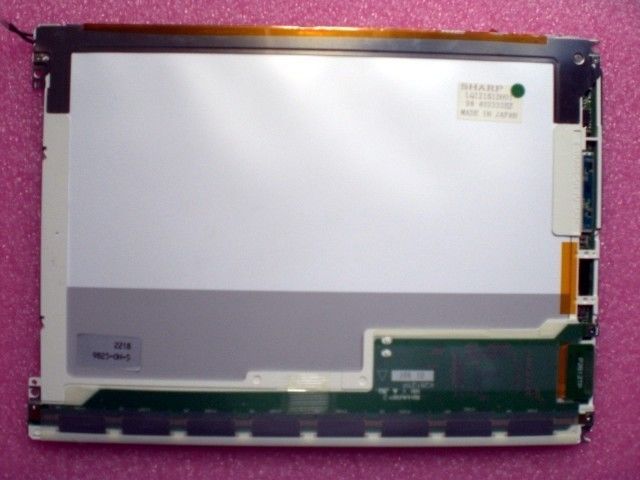

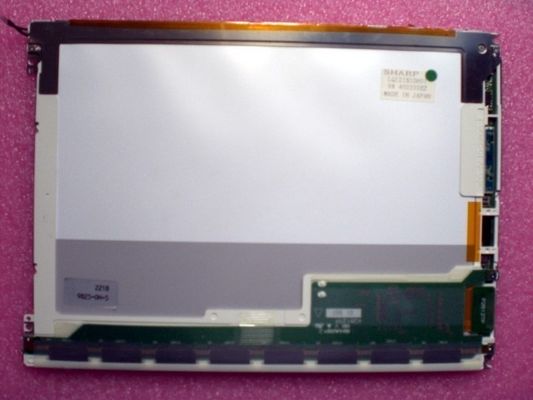

LQ121X3LG02はディスプレイをサポートします1024 (RGB) × 768(XGA) の4:3 (W:H) のアスペクト比で,ピクセルはRGB垂直ストライプで配置されている.機械的な詳細については,アクティブエリアは245.76 ((W) × 184.32 ((H) mm,259 (W) × 205 (H) × 8 (D) mmの輪郭サイズ表面処理はアンティグラ,ハードコーティング (2H),純重量は530/550g (タイプ/最大). TN,通常白色,伝達性LCM製品として,LQ121X3LG02は, 1200 cd/m2のディスプレイ明るさを提供します 10001 伝達コントラスト比,70/70/50/60 (タイプ) (CR≥10) (L/R/U/D) 視角,ベスト視方向は6時,応答時間は30 (タイプ) (Tr+Td) msグレースケールまたはサブピクセルの明るさは,各ドットのための6ビットグレースケール信号で決定されます,したがって262Kの色パレットを提示し,また色域の40% (NTSC) のパフォーマンスも有する.この製品は8S5P WLEDをバックライトシステムとして採用し,エッジライトタイプ (上側) として配置され,50K時間の作業寿命があります.LQ121X3LG02は,信号入力システムとしてLVDS (1 ch, 6-bit) を利用し,電源電圧3の20ピンのコネクタで接続されます.3V (タイプ)...
