商品の詳細:
|
| パネルのサイズ: | 12.1inch | パネルモデル: | LQ121S1DG43 |
|---|---|---|---|
| ライトネス: | 370 cd/m2 (タイプ) | 決議: | 800 (RGB) × 600,SVGA,82PPI |
| ランプタイプ: | 2台 CCFL 50K時間 運転手なし | シグナルインターフェース: | パラレル RGB (1 ch, 6-bit),41ピン コネクタ |
| 視角: | 70/70/50/60 | 環境: | 動作温度: -10 ~ 65 °C; 保存温度: -30 ~ 70 °C |
| ハイライト: | LVDS TFT LCDの表示,WLEDの高い明るさLCDの表示 |
||
LQ121シリーズ LQ121S1DG81 LQ121S1DG61 LQ121S1DG49 LQ121S1DG43 LQ121S1DG42
| 基本情報 | 照明度 | 作業モード | コントラスト比 |
|---|---|---|---|
| 370 cd/m2 (タイプ) | TN 通常白色 伝播性 | 4501 (タイプ) (伝達) | |
| 美しい景色 | 視角 | 応答時間 | |
| 6時 | 70/70/50/60 (タイプ) (CR≥10) | 10/25 (タイプ) (Tr/Td) (ms) | |
| ディスプレイ色: | 色の温度: | サポート色 | 色調整 |
| 6485K | 262K (6ビット) | X: オーケー0.313◎ Y:0.329 | |
| 1931 カラー・ガムルト: | NTSC比 | sRGBカバー | Adobe RGB カバー |
| 50% | 69% | 52% | |
| DCI-P3のカバー | Rec.2020 対象 | コメント | |
| 52% | 37% | sRGB (Rec.709,BT.709),Rec.2020 (BT.2020) | |
| 白い均一性: | 1.25 (最大5ポイント) | ||
| スクリーンサイズ: | 12.1" | |||
|---|---|---|---|---|
| ピクセルの特徴: | ピクセル数 | ピクセル形式 | ドットピッチ (H×V) | ピクセルピッチ (H×V) |
| 800 (RGB) × 600,SVGA | RGB垂直ストライプ | 0.1025×0.3075mm | 0.3075×0.3075 mm [82PPI] | |
| メカニカルサイズ: | 画面領域 (H×V) | ベゼル開口 (H×V) | 総寸法 (H×V) | 総深さ |
| 246×184.5mm | 249.0×187.5mm | 276×209mm | 11.0 (最大) mm | |
| 概要の特徴: | 形式 形 | アスペクト比 (H:V) | オリエンテーション | 形状スタイル |
| 平直角 | 4:3 | 景観タイプ | ||
| 他のスペック: | 質量 | パネルカバー | 表面処理 | |
| 660g (最大) | - | アンチグレー,ハードコーティング (3H) | ||
| 穴と括弧: | 顔の固定穴 (2-Φ3.4, 2-R1.7) 左側,右側の枠 | |||
| バックライト 特徴: | タイプ | 位置 | 人生 (時間) | 総額 | 形状 | 代替 |
|---|---|---|---|---|---|---|
| CCFL | エンドライトタイプ (上側) | 50K (分) | 2個 | ストレート | 交換可能 | |
| CCFL電気: | 入力電圧 | 入力電流 | 電力消費量 | |||
| 583V (タイプ) | 3.0/6.0/6.5mA (分/タイプ/最大) | 7.0W (タイプ) | ||||
| 動作頻度 | 起動電圧 | |||||
| 35/60/80KHz (分/タイプ/最大) | 1200/1500V (最大) (Ta=+25/-10°C) | |||||
| インターフェースの特徴: | CCFLドライバー州 | 物理型 | インターフェース位置 | |||
| 違う | コネクタ | - | ||||
| インターフェースの詳細 | ブランド名 | モデル名 | 総額 | ピン | ピンピッチ | ピン構成 |
| JST | BHR-03VS-1 | 2個 | 3ピン | 4.0 mm | BLL-3PINS-HNL | |
| 信号電源: | 入力電圧 | 入力電流 | 電力消費量 | |||
|---|---|---|---|---|---|---|
| 3.3/5.0V (タイプ) (VCC) | 380/230mA (タイプ) (ICC) | - | ||||
| ディスプレイ信号の電圧: | VIL≤0.8V; 2.1V≤VIH | |||||
| インターフェースの特徴: | シグナルタイプ | 物理型 | インターフェース位置 | |||
| パラレルRGB (1 ch,6 bit) | コネクタ | - | ||||
| インターフェース詳細: | ブランド名 | モデル名 | 総額 | ピン | ピンピッチ | ピン構成 |
| 1個 | 41ピン | 1.0 mm | DRGB-41P1C6B-010A | |||

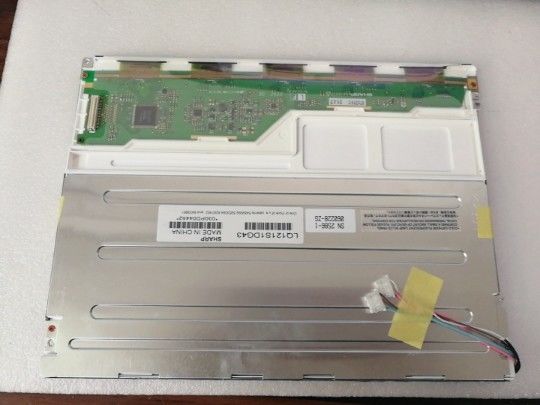

LQ121S1DG43は表示をサポートします800 (RGB) × 600(SVGA) の4:3 (W:H) のアスペクト比で,ピクセルはRGB垂直ストライプで配置されている.機械的な詳細については,アクティブエリアは246 ((W) × 184.5 ((H) mm,276 (W) × 209 (H) × 11 (D) mmの輪郭サイズ表面処理はアンティグレー,ハードコーティング (3H),純重量は660g (最大). TN,通常白色,伝達性LCM製品として,LQ121S1DG43は,370CD/m2のディスプレイ明るさ,450を提供することができます1 伝達コントラスト比,70/70/50/60 (タイプ) (CR≥10) (L/R/U/D) 視角,ベスト視方向は6時,応答時間は10/25 (タイプ) (Tr/Td) msグレースケールまたはサブピクセルの明るさは,各ドットのための6ビットグレースケール信号で決定されます,したがって262Kの色パレットを提示し,色域の性能も50% (NTSC) である.この製品は,エッジライトタイプ (上側) として配置され,50K時間の作業寿命を持つバックライト systermとして2pcsCCFLを採用,外部のバックライトドライバーが追加的に必要です.
