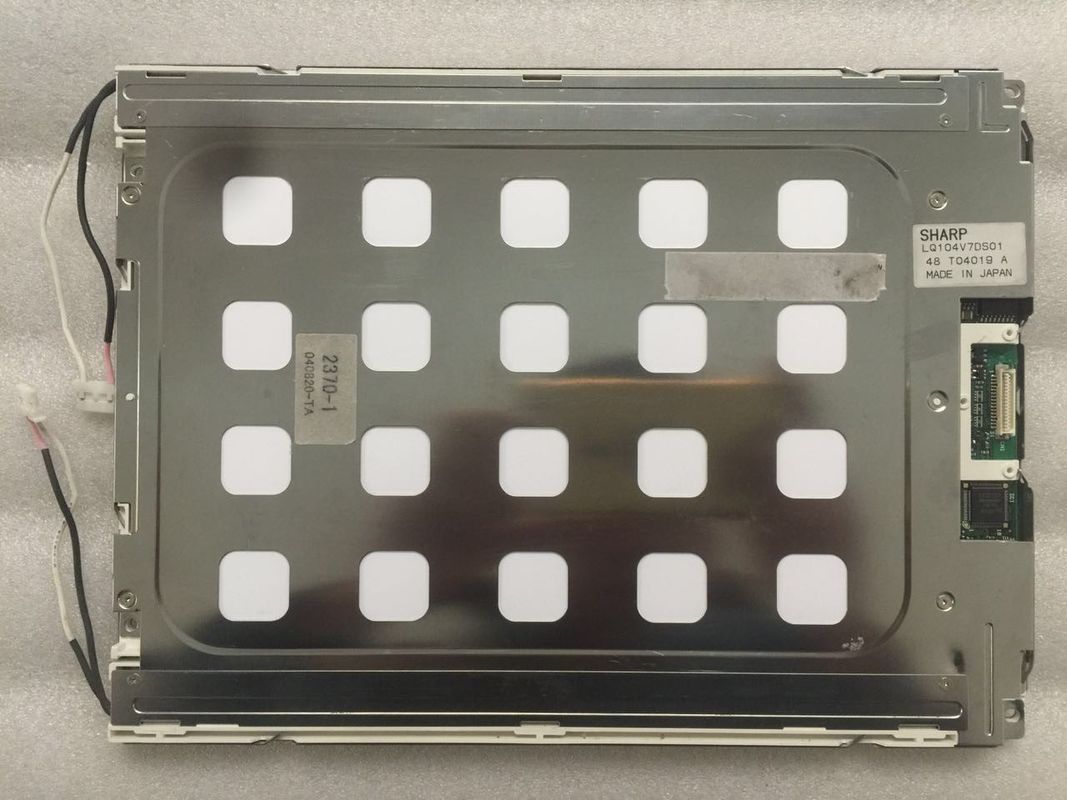

商品の詳細:
|
| モデル名前: | LQ104V7DS01 | スクリーン・サイズ: | 10.4インチ |
|---|---|---|---|
| 製造業者: | シャープ | 光: | 250cd/mの² |
| 信号のタイプ: | 平行RGB （1つのCHの6ビット）、31台のピン コネクタ | バックライト: | 2 PC CCFL、50K時間、運転者無し |
| ピクセル数: | 640 （RGB） ×480 （VGA） 76PPI | 最高。評価: | 貯蔵の臨時雇用者。:-30 | 70 °C 作動の臨時雇用者。:-10 | 65 °C |
| ハイライト: | LVDS TFT LCDの表示,WLEDの高い明るさLCDの表示 |
||
LQ104シリーズLQ104V7DS01 LQ104V1LG92 LQ104V1LG81 LQ104V1LG61
| パネルのサイズ: | 10.4インチ | |||
|---|---|---|---|---|
| ピクセル特徴: | 決断 | ピクセル整理 | ドット ピッチ（W×H） | ピクセル ピッチ（W×H） |
| 640 （RGB） ×480、VGA | RGBの縦縞 | 0.110×0.330 mm | 0.330×0.330 mm [76PPI] | |
| 機械サイズ: | 作用面積（W×H） | 斜面区域（W×H） | 輪郭次元（W×H） | 輪郭の深さ |
| 211.2×158.4 mm | 215.2×162.4 mm | 245×195 mm | 11.4±0.5 mm | |
| 輪郭の特徴: | 形態様式 | アスペクト レシオ | オリエンテーション | 様式を形づけなさい |
| 平らな長方形 | 4:3 （W:H） | 景色のタイプ | ||
| 固定: | 左の、右の斜面の表面取り付け穴（2-Φ3.4、2-R1.7×4.4） | |||
| 他の特徴: | パネル カバー | 重量 | 表面 | |
| - | 700g （タイプ。） | 防眩、堅いコーティング、反射防止 | ||
| 基本情報: | 明るさ | オペレーティング・モード | 対照の比率 |
|---|---|---|---|
| 250 cd/mの² （タイプ。） | TN、普通白、Transflective | 250:1 （タイプ。）の（Transmissive） 4.5:1 （タイプ。） （反射） | |
| 視野角（L/R/U/D） | 見る方向 | 応答の速度 | |
| 45/45/45/45 （タイプ。） （CR≥5） | 6時 | 20/40 （タイプ。） （Tr/Td） （氏） | |
| 表示色: | 色温度 | 色量 | 白い色の色度 |
| 6671K | 262K （6ビット） | X:0.304;Y:0.361 | |
| 光の変化: | 1.45 （最高。） （5ポイント） | ||
| 性能: | 3Dタイプ | 屋外の可視性 | 反射率 |
| - | 読解可能な日光 | 3.2% （タイプ。） | |
| 電気信号: | 現在の入力 | 電圧入力 | 消費 | |||
|---|---|---|---|---|---|---|
| TBD/280mA （タイプ。） （ICC） | 3.3/5.0V （タイプ。） （VCC） | - | ||||
| 表示信号のための電圧: | VIL≤0.3VCC;0.7VCC≤VIH | |||||
| インターフェイス特徴: | 位置 | タイプ | インターフェイス | |||
| - | コネクター | 平行RGB （1つのCHの6ビット） | ||||
| シグナル インターフェイス: | ブランド | モデル | 量 | Pinピッチ | ピン | ピン アサイン |
| HRS | DF9MA-31P-1V | 1 PC | 1.0 mm | 31のピン | DRGB-31P1C6B-010K | |
| バックライトの特徴: | タイプ | 位置 | 形 | 量 | 生命（時間） | 取り替え |
|---|---|---|---|---|---|---|
| CCFL | 端ライト タイプ（上および下） | まっすぐ | 2 PC | 50K （Min.） | - | |
| 電気CCFL: | 現在の入力 | 電圧入力 | 消費 | |||
| 2.0/6.0/6.5mA （Min./タイプ。/Max。） | 500V （タイプ。） | 6.0W （タイプ。） | ||||
| Turn-on電圧 | ランプの頻度 | |||||
| 950/1250V （最高。） （Ta=+25/0℃） | 20/35/60のKHz （Min./タイプ。/Max。） | |||||
| インターフェイス特徴: | 位置 | タイプ | CCFLの運転者 | |||
| - | コネクター | いいえ | ||||
| インターフェイス細部 | ブランド | モデル | 量 | Pinピッチ | ピン | ピン アサイン |
| JST | BHR-03VS-1 | 2 PC | 4.0 mm | 3つのピン | BLL-3PINS-HNL | |
LQ104V7DS01は表示640 （RGB） 4:3 （Wのアスペクト レシオの×480 （VGA）を支える:ピクセルがRGBの縦縞で整理されるH）。機械細部に関しては、211.2の作用面積を特色にする（W）×158.4 （H） mmの245の輪郭のサイズ（W）×195 （H）×11.9 （D）見るmm 215.2の区域のサイズを（W）×162.4 （H）防眩、堅いコーティング、反射防止、700g （タイプ。）の純重量の表面のtreamentのmm。、Transflective LCMプロダクト白い、TNの普通LQ104V7DS01缶として250 cd/mの²の表示明るさの250:1のtransimissive対照の比率、4.5:1 （タイプ。）の反射対照の比率を提供する、こうして262K色のパレットを示す45/45/45/45 （タイプ。） （CR≥5） （L/R/U/D） 6時の視野角、最もよい眺めの方向、およびsub-pixelの20/40の（タイプ。） （Tr/Td）氏無彩色スケールまたは明るさの応答時間は各点のための6ビット無彩色スケール信号と定められる。このプロダクトは端ライト タイプとして（上および下の）置かれ、50K時間のワーキング・ライフの時間をあるのはバックライトのsysterm、外的なバックライトの運転者その上に必要とされるであるので2 PC CCFLを採用した。
