商品の詳細:
|
斜めのサイズ: | 10.4インチ | モデル: | LQ104V1DG62 |
---|---|---|---|
光: | 550cd/mの² | ピクセル フォーマット: | 640 (RGB) ×480 [VGA] 76PPI |
視野角: | 70/70/50/60 (タイプ。) | インターフェイスの種類: | 平行RGB (1つのCHの6ビット)、31台のピン コネクタ |
環境: | 実用温度:-30 | 80 °C;保管温度:-30 | 80 °C;振動レベル:2.0G (19.6 m/sの²) | 光源: | WLED [6S3P]、運転者なしの50K時間、 |
ハイライト: | CCFL LVDS産業LCDのパネル,CCFL NEC TFTのパネル |
LQ104 シリーズ LQ104V1DG74 LQ104V1DG72 LQ104V1DG71 LQ104V1DG62 LQ104V1DG61
基本的な細部: | 製造業者 | モデル名前 | 互換性がある LQ104V1DG62 1 | |
---|---|---|---|---|
パネルのタイプ | Si TFT-LCD、LCM | 別の名前 | - | |
パネルのサイズ | 10.4インチ | のために設計されている | ||
最高の評価: | 操作の温度 | -30 | 80 °C | STの温度 | -30 | 80 °C |
振動レベル | 2.0G (19.6 m/sの²) | RoHS |
基本情報: | 光 | 550 cd/mの² (タイプ。) | 対照の比率 | 600: 1 (タイプ。) (Transmissive) |
---|---|---|---|---|
よい眺めの | 6時 | 応答の速度 | 10/25 (タイプ。) (Tr/Td) (氏) | |
視野角 | 70/70/50/60 (タイプ。) (CR≥10) | オペレーティング・モード | Transmissive TN、普通白い | |
色の性能: | 色度 | Wx:0.313;Wy:0.329 | サポート色 | 262K (6ビット) |
色温度 | 6485K | 白い均等性 | 1.35 (最高。) (5ポイント) | |
1931色Gamlt: | NTSCの比率 | 40% | sRGB | 56%の適用範囲 |
Adobe RGB | 42%の適用範囲 | DCI-P3 | 41%の適用範囲 | |
Rec.2020 | 30%の適用範囲 | 注目 | sRGB (Rec.709、BT.709)、Rec.2020 (BT.2020) |
ピクセル特徴: | ピクセルの数 | 640 (RGB) ×480 [VGA] | 整理 | RGBの縦縞 |
---|---|---|---|---|
ドット ピッチ(W×H) | 0.110×0.330 mm | ピクセル ピッチ(W×H) | 0.330×0.330 mm [76PPI] | |
物理的なサイズ: | 活動的な観覧 | 211.2 (W)×158.4 (H) mm | 全面的薄暗くしなさい。 | 246.5 (W)×179.4 (H) mm |
斜面の入り口 | 214.6 (W)×162.4 (H) mm | 全面的な深さ | 12.5の(最高。) mm | |
輪郭の特徴: | 形態の形 | 平らな長方形 | オリエンテーション | 景色のタイプ |
アスペクト レシオ(W:H) | 4:3 | 様式を形づけなさい | ||
固定: | 左の、右の斜面の表面取り付け穴(2-Φ3.4、2-R1.7×4.4) | |||
他の細部: | 固まり | 580g (最高。) | 表面 | 防眩、堅いコーティング(3H)、反射防止 |
リフレッシュ レートを: | 60Hz |
---|---|
逆スキャン: | はい(U/D、L/R) |
パワー消費量: | 5.2W |
電気信号: | 入力電流 | 200/130mA (タイプ。) (ICC) | 入れられた電圧 | 3.3/5.0V (タイプ。) (VCC) | ||
---|---|---|---|---|---|---|
消費 | - | シグナル インターフェイス | 平行RGB (1つのCHの6ビット) | |||
信号のための論理の電圧: | VIL≤0.8V;2.1V≤VIH | |||||
インターフェイス特徴: | 位置 | - | 物理的なタイプ | コネクター | ||
シグナル インターフェイス: | ブランド | モデル | 量 | Pinピッチ | Pin量 | ピン アサイン |
HRS | DF9MA-31P-1V (32) | 1 PC | 1.0 mm | 31のピン | DRGB-31P1C6B-010K |
ランプの特徴: | ランプの形 | 3つのひも | ランプのタイプ | WLED | 位置 | 端ライト タイプ(上部) |
---|---|---|---|---|---|---|
交換 | 取り替え可能 | 量 | 6S3P | 生命 | 50K (Min.) (時間) | |
電気ランプ: | 入力電流 | 80/100mA (タイプ。/Max。) | 入れられた電圧 | 18.6/21.6V (タイプ。/Max。) | ||
消費 | 4.5/6.5W (タイプ。/Max。) | |||||
インターフェイス特徴: | 位置 | - | 物理的なタイプ | コネクター | ||
インターフェイス細部: | ブランド | モデル | 量 | Pinピッチ | Pin量 | ピン アサイン |
JST | SM06B-SRSS-TB (LF) (SN) | 1 PC | 1.0 mm | 6つのピン | BLE-6PINS-AAACCC | |
バックライトの運転者: | いいえ |

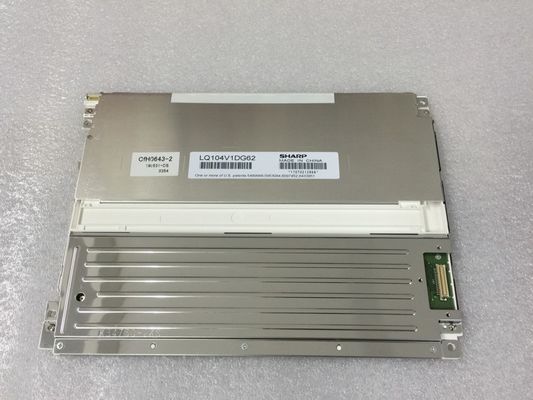

LQ104V1DG62は表示640 (RGB) 4:3 (Wのアスペクト レシオの×480 (VGA)を支える:ピクセルがRGBの縦縞で整理されるH)。機械細部に関しては、211.2の作用面積を特色にする(W)×158.4 (H) mmの246.5の輪郭のサイズ(W)×179.4 (H)×12.5 (D)見るmm 214.6の区域のサイズを(W)×162.4 (H)防眩、堅いコーティング(3H)の表面のtreamentのmm、反射防止、最高580gの純重量(。)。TNとして、普通白い、Transmissive LCMプロダクトは、LQ104V1DG62缶550 cd/mの²の表示明るさの600:1のtransimissive対照の比率を提供する、こうして色の全域40% (NTSC)の性能の262K色のパレットを、また示す70/70/50/60 (タイプ。) (CR≥10) (L/R/U/D) 6時の視野角、最もよい眺めの方向、およびsub-pixelの10/25の(タイプ。) (Tr/Td)氏無彩色スケールまたは明るさの応答時間は各点のための6ビット無彩色スケール信号と定められる。このプロダクトは端ライト タイプ(上部)としておよび50K時間のワーキング・ライフの時間があるために置かれたのはバックライトのsysterm、外的なバックライトの運転者その上に必要とされるであるので6S3P WLEDを採用した。
