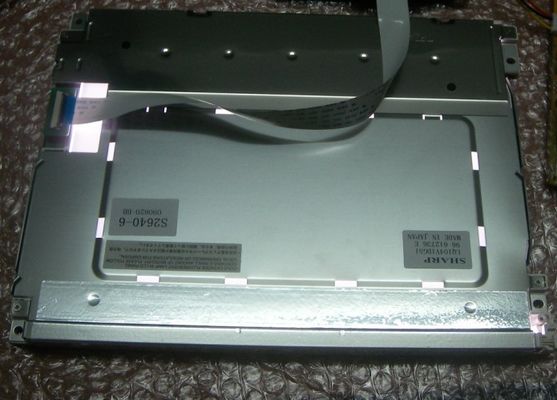

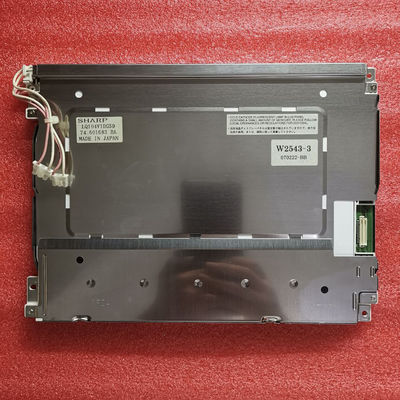

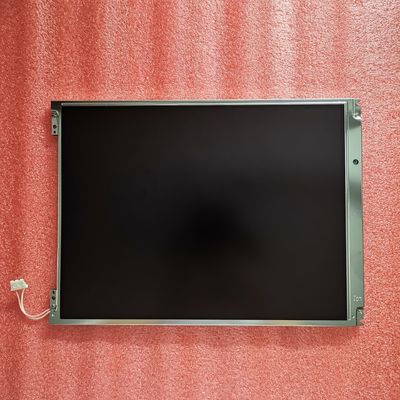

商品の詳細:
|
| モデル名前: | LQ104V1DG59 | スクリーン・サイズ: | 10.4」 |
|---|---|---|---|
| ピクセル数: | 640 （RGB） ×480 （VGA） 76PPI | 光: | 350 cd/mの² （タイプ。） |
| 整理: | RGBの縦縞 | バックライト: | 2 PC CCFL、50K時間、運転者無し |
| 信号のタイプ: | 平行RGB （1つのCHの6ビット）、コネクター31ピン | 最高。評価: | 貯蔵の臨時雇用者。:-30 | 70 °C 作動の臨時雇用者。:-10 | 65 °C |
| ハイライト: | CCFL LVDS産業LCDのパネル,CCFL NEC TFTのパネル |
||
LQ104シリーズ LQ104V1DG5B LQ104V1DG5A LQ104V1DG59 LQ104V1DG52 LQ104V1DG51
| 基本情報: | 光（cd/mの²） | 視野角（L/R/U/D） | 応答時間（氏） |
|---|---|---|---|
| 350 （タイプ。） | 70/70/40/70 （タイプ。） （CR≥10） | 20/40 （タイプ。） （Tr/Td） | |
| 最もよい眺め | 表示モード | 対照の比率 | |
| 6時 | Transmissive TN、普通白い | 300: 1 （タイプ。） （Transmissive） | |
| 表示色: | 色温度 | 表示色 | 白い座標 |
| 6485K | 262K （6ビット） | X:0.313;Y:0.329 | |
| 白い変化: | 1.45 （最高。） （5ポイント） | ||
| パネルのサイズ: | 10.4」 | |||
|---|---|---|---|---|
| ピクセル特徴: | ピクセル フォーマット | ピクセル構成 | ピクセル ピッチ（mm） | ドット ピッチ（mm） |
| 640 （RGB） ×480 [VGA] | RGBの縦縞 | 0.330×0.330 [76PPI] | 0.110×0.330 | |
| 機械サイズ: | 作用面積（mm） | 斜面区域（mm） | 輪郭次元（mm） | 輪郭の深さ（mm） |
| 211.2 （H） V） × 158.4 （ | 214.6 （H） V） × 162.4 （ | 246.5 （H） V） × 179.4 （ | 15.5の（最高。） mm | |
| 輪郭の特徴: | 形式要素 | オリエンテーション | アスペクト レシオ | 様式を形づけなさい |
| 平らな長方形 | 景色のタイプ | 4:3 （H:V） | ||
| 土台: | 左の、右の斜面の表面取り付け穴（2-Φ3.4、2-R1.7×4.4） | |||
| 他の細部: | 重量 | パネル カバー | 処置 | |
| 620g （最高。） | - | 防眩、堅いコーティング（3H） | ||
| ランプの特徴: | タイプ | 位置 | 量 | 形 | 生命（時間） | ランプ交換 |
|---|---|---|---|---|---|---|
| CCFL | 端ライト タイプ（上部） | 2 PC | まっすぐ | 50K （Min.） | - | |
| 電気CCFL: | 電圧供給 | 電流供給 | 力 | |||
| 467V （タイプ。） | 3.5/6.0/7.0mA （Min./タイプ。/Max。） | 5.6W （タイプ。） | ||||
| 動作周波数 | キックオフの電圧 | |||||
| 40/60/70のKHz （Min./タイプ。/Max。） | 1000/1450V （最高。） （Ta=+25/-10℃） | |||||
| インターフェイス特徴: | 位置 | バックライトの運転者 | タイプ | |||
| いいえ | コネクター | |||||
| インターフェイス細部: | ブランド | モデル | Pinピッチ | Pin量 | 量 | 構成 |
| JST | BHR-03VS-1 | 4.0 mm | 3つのピン | 2 PC | BLL-3PINS-HNL | |
| 電気パネルの運転: | 電圧供給 | 電流供給 | 力 | |||
|---|---|---|---|---|---|---|
| 3.3/5.0V （タイプ。） | 180/150mA （タイプ。） （3.3V/5.0V） | - | ||||
| インターフェイス特徴: | 位置 | 信号 | タイプ | |||
| - | 平行RGB （1つのCHの6ビット） | コネクター | ||||
| コネクターの細部: | ブランド | モデル | Pinピッチ | Pin量 | 量 | 構成 |
| HRS | DF9MA-31P-1V | 1.0 mm | 31のピン | 1 PC | DRGB-31P1C6B-010K | |
LQ104V1DG59は表示640 （RGB） 4:3 （Wのアスペクト レシオの×480 （VGA）を支える:ピクセルがRGBの縦縞で整理されるH）。機械細部に関しては、211.2の作用面積を特色にする（W）×158.4 （H） mmの246.5の輪郭のサイズ（W）×179.4 （H）×15.5 （D）見るmm 214.6の区域のサイズを（W）×162.4 （H）防眩、堅いコーティング（3H）の表面のtreamentのmm、最高620gの純重量（。）。TNとして、普通白い、Transmissive LCMプロダクトは、LQ104V1DG59缶350 cd/mの²の表示明るさの300:1のtransimissive対照の比率を提供する、こうして262K色のパレットを示す70/70/40/70 （タイプ。） （CR≥10） （L/R/U/D） 6時の視野角、最もよい眺めの方向、およびsub-pixelの20/40の（タイプ。） （Tr/Td）氏無彩色スケールまたは明るさの応答時間は各点のための6ビット無彩色スケール信号と定められる。このプロダクトは端ライト タイプ（上部）としておよび50K時間のワーキング・ライフの時間があるために置かれたのはバックライトのsysterm、外的なバックライトの運転者その上に必要とされるであるので2 PC CCFLを採用した。
