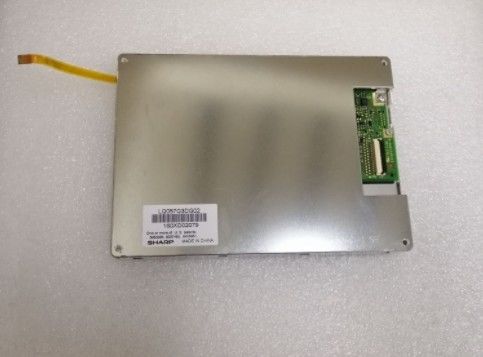

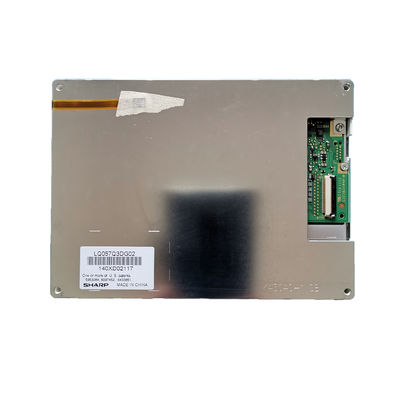

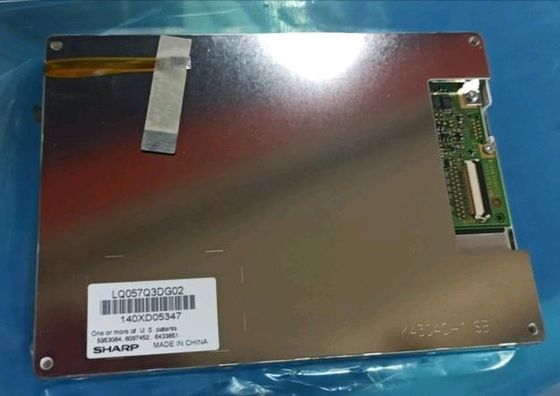

商品の詳細:
|
モデル: | LQ057Q3DG02 | ブランド: | シャープ |
---|---|---|---|
ピクセル フォーマット: | 320 (RGB) ×240 [QVGA] 70PPI | 斜めのサイズ: | 5.7インチ |
インターフェイスの種類: | CMOS (1つのCHの6ビット)、33台のピン コネクタ | 光源: | WLED [5S4P]、30K時間 |
光: | 400cd/mの² | 環境: | 実用温度:-30 | 70 °C;保管温度:-30 | 70 °C |
ハイライト: | QVGAのシャープTFT LCDの表示,対称鋭いTFTのパネル |
LQ057シリーズLQ057Q3DG02 LQ057Q3DG01 LQ057Q3DC12 LQ057Q3DC11 LQ057Q3DC03
基本情報: | 銘柄 | モデル名前 | タイプ | モデル別名 |
---|---|---|---|---|
シャープ | LQ057Q3DG02 | Si TFT-LCD、LCM | - | |
最高の評価: | RoHS | 実用温度 | 保管温度 | 振動レベル |
-30 | 70 °C | -30 | 70 °C | - |
スクリーン・サイズ: | 5.7" | |||
---|---|---|---|---|
ピクセル特徴: | ピクセル数 | ピクセル フォーマット | ドット ピッチ(H×V) | ピクセル ピッチ(H×V) |
320 (RGB) ×240、QVGA | RGBの縦縞 | 0.120×0.360 mm | 0.360×0.360 mm [70PPI] | |
機械サイズ: | 表示区域(H×V) | 斜面の入り口(H×V) | 全体寸法(H×V) | 全面的な深さ |
115.2×86.4 mm | 121.0×92.2 mm | 144×103.8 mm | 12.3±0.5 mm | |
輪郭の特徴: | 形態の形 | アスペクト レシオ(H:V) | オリエンテーション | 様式を形づけなさい |
平らな長方形 | 4:3 | 景色のタイプ | ||
他のSpec: | 固まり | パネル カバー | 表面処理 | |
210g (最高。) | - | - |
基本情報: | 光 | 仕事モード | 対照の比率 |
---|---|---|---|
400 cd/mの² (タイプ。) | Transmissive TN、普通白い | 550:1 (タイプ。) (Transmissive) | |
よい眺めの | 視野角 | 応答時間 | |
12時 | 80/80/80/65 (タイプ。) (CR≥5) | 30/10 (タイプ。) (Tr/Td) (氏) | |
表示色: | 色温度: | サポート色 | 色の座標 |
6485K | 262K (6ビット) | X:0.313;Y:0.329 |
バックライトの特徴: | タイプ | 位置 | 生命(時間) | 量 | 形 | 取り替え |
---|---|---|---|---|---|---|
WLED | 端ライト タイプ(上部) | 30K (タイプ。) | 5S4P | 4つのひも | - | |
電気WLED: | 入れられた電圧 | 入力電流 | パワー消費量 | |||
16.0/17.5V (タイプ。/Max。) | 20mA (タイプ。) | 1.28W (タイプ。) | ||||
インターフェイス特徴: | WLEDの運転者の国家 | 物理的なタイプ | インターフェイス位置 | |||
- | FPC | - | ||||
インターフェイス細部 | 銘柄 | モデル名前 | 量 | ピン | Pinピッチ | Pin構成 |
1 PC | 8つのピン | 0.5 mm |
電気信号: | 入れられた電圧 | 入力電流 | パワー消費量 | |||
---|---|---|---|---|---|---|
3.3V (タイプ。) | 20/30mA (タイプ。) | - | ||||
表示信号のための電圧: | 0≤VIL≤0.1VCC;0.9VCC≤VIH≤VCC | |||||
インターフェイス特徴: | 信号のタイプ | 物理的なタイプ | インターフェイス位置 | |||
CMOS (1つのCHの6ビット) | コネクター | - | ||||
インターフェイス細部: | 銘柄 | モデル名前 | 量 | ピン | Pinピッチ | Pin構成 |
IRISO | IMSA-9637S-33Y902 | 1 PC | 33のピン | 0.5 mm | DRGB-33P1C6B-040A |
LQ057Q3DG02は表示320 (RGB) 4:3 (Wのアスペクト レシオの×240 (QVGA)を支える:ピクセルがRGBの縦縞で整理されるH)。機械細部に関しては、115.2の作用面積を特色にする(W)×86.4 (H) mmの144の輪郭のサイズ(W)×103.8 (H)×12.8 (D)見るmm 121.0の区域のサイズを(W)×92.2 (H) mmの最高210gの純重量(。)。TNとして、普通白い、Transmissive LCMプロダクトは、LQ057Q3DG02缶400 cd/mの²の表示明るさの550:1のtransimissive対照の比率を提供する、こうして262K色のパレットを示す80/80/80/65 (タイプ。) (CR≥5) (L/R/U/D) 12時の視野角、最もよい眺めの方向、およびsub-pixelの30/10の(タイプ。) (Tr/Td)氏無彩色スケールまたは明るさの応答時間は各点のための6ビット無彩色スケール信号と定められる。このプロダクトは端ライト タイプ(上部)としておよび30K時間のワーキング・ライフの時間があるために置かれたのはバックライトのsystermであるので5S4P WLEDを採用した。
