商品の詳細:
|
パネル モデル: | LQ035Q7DH01 | パネルのブランド: | シャープ |
---|---|---|---|
決断: | 240 (RGB) ×320、QVGA、113PPI | パネルのサイズ: | 3.5inch |
シグナル インターフェイス: | 平行RGB (1つのCHの6ビット)、50のピンFPC | ランプのタイプ: | WLED、運転者のない10K時間、 |
明るさ: | 100cd/mの² | 環境: | 作動の臨時雇用者。:-10 | 70 °C;貯蔵の臨時雇用者。:-25 | 70 °C |
ハイライト: | 240×320RGBシャープTFT LCDのパネル,100cd/M2シャープTFT LCDのパネル,LQ035Q7DH01 |
LQ035シリーズLQ035Q7DH02 LQ035Q7DH01 LQ035Q7DB06M LQ035Q7DB06 LQ035Q7DB05
基本情報: | ブランド | モデル | タイプ | モデル別名 |
---|---|---|---|---|
シャープ | LQ035Q7DH01 | Si TFT-LCD、LCM | - | |
信頼性: | RoHS | 実用温度 | 保管温度 | 振動抵抗 |
-10 | 70 °C | -25 | 70 °C | - |
基本情報: | 明るさ | オペレーティング・モード | 対照の比率 |
---|---|---|---|
100 cd/mの² (タイプ。) | TN、普通白、Transflective | 70:1 (タイプ。)の(Transmissive) 4:1 (タイプ。) (反射) | |
視野角(L/R/U/D) | 見る方向 | 応答の速度 | |
40/40/40/50 (タイプ。) (CR≥2) | 6時 | 30/50 (タイプ。) (Tr/Td) (氏) | |
表示色: | 色温度 | 色量 | 白い色の色度 |
- | 262K (6ビット) | - | |
性能: | 3Dタイプ | 屋外の可視性 | 反射率 |
- | 読解可能な日光 | 2.5/4% (Min./タイプ。) |
パネルのサイズ: | 3.5インチ | |||
---|---|---|---|---|
ピクセル特徴: | 決断 | ピクセル整理 | ドット ピッチ(W×H) | ピクセル ピッチ(W×H) |
240 (RGB) ×320、QVGA | RGBの縦縞 | 0.0745×0.2235 mm | 0.2235×0.2235 mm [113PPI] | |
機械サイズ: | 作用面積(W×H) | 斜面区域(W×H) | 輪郭次元(W×H) | 輪郭の深さ |
53.64×71.52 mm | 57.4×75.2 mm | 65×86.2 mm | 4.0±0.2 mm | |
輪郭の特徴: | 形態様式 | アスペクト レシオ | オリエンテーション | 様式を形づけなさい |
平らな長方形 | 3:4 (W:H) | 肖像画のタイプ | ||
タッチスクリーン: | 接触ポイント | TPのコントローラー | 信号のタイプ | 接触技術 |
1ポイント | 接触コントローラーなし | - | 4ワイヤー抵抗接触 | |
他の特徴: | パネル カバー | 重量 | 表面 | |
- | 45.0g (タイプ。) | 堅いコーティング(3H) |
電気信号: | 現在の入力 | 電圧入力 | 消費 | |||
---|---|---|---|---|---|---|
3.0/1.5/0.05/-0.05mA (タイプ。) (ISHA/ISHD/IDD/IEE) | 5.0/3.3/15.0/-10.0V (タイプ。) (VSHA/VSHD/VDD/VEE) | - | ||||
インターフェイス特徴: | 位置 | タイプ | インターフェイス | |||
- | FPC | 平行RGB (1つのCHの6ビット) | ||||
シグナル インターフェイス: | ブランド | モデル | 量 | Pinピッチ | ピン | ピン アサイン |
1 PC | 0.5 mm | 50のピン |
バックライトの特徴: | タイプ | 位置 | 形 | 量 | 生命(時間) | 取り替え |
---|---|---|---|---|---|---|
WLED | 端ライト タイプ | - | - | 10K (タイプ。) | - | |
電気WLED: | 現在の入力 | 電圧入力 | 消費 | |||
15/20mA (タイプ。/Max。) | 21.6V (タイプ。)、25.2V (最高。) | 324mW (タイプ。) | ||||
インターフェイス特徴: | 位置 | タイプ | WLEDの運転者 | |||
- | パネルのシグナル インターフェイスに含まれている | いいえ |

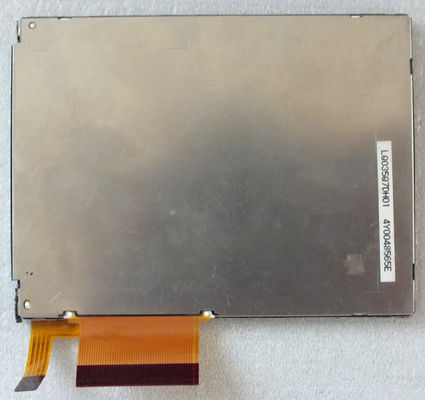

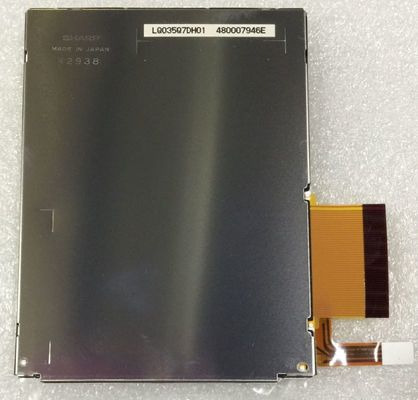

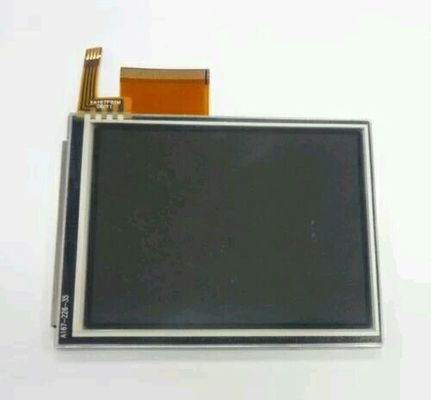

LQ035Q7DH01は、バックライトの運転者なしに、シャープからの3.5インチ斜めSi TFT-LCDの表示画面プロダクト、作り付けWLEDのバックライトとタッチスクリーン4ワイヤー抵抗接触である。10 21 2003年に発表された最新バージョンのデータ用紙LCP-03015Aに基づいて、LQ035Q7DH01サポートは3:4 (Wのアスペクト レシオの240 (RGB) ×320 (QVGA)を表示する:ピクセルがRGBの縦縞で整理されるH)。機械細部に関しては、53.64の作用面積を特色にする(W)×71.52 (H) mmの65の輪郭のサイズ(W)×86.2 (H)×4.2 (D)見るmm 57.4の区域のサイズを(W)×75.2 (H)堅いコーティング(3H)の表面のtreamentのmm、45.0g (タイプ。)の純重量。、Transflective LCMプロダクト白い、TNの普通LQ035Q7DH01缶として100 cd/mの²の表示明るさの70:1のtransimissive対照の比率、4:1 (タイプ。)の反射対照の比率を提供する、こうして262K色のパレットを示す40/40/40/50 (タイプ。) (CR≥2) (L/R/U/D) 6時の視野角、最もよい眺めの方向、およびsub-pixelの30/50の(タイプ。) (Tr/Td)氏無彩色スケールまたは明るさの応答時間は各点のための6ビット無彩色スケール信号と定められる。このプロダクトは端ライト タイプとして置かれ、10K時間のワーキング・ライフの時間をあるのはバックライトのsysterm、外的なバックライトの運転者その上に必要とされるであるのでWLEDを採用した。
