商品の詳細:
|

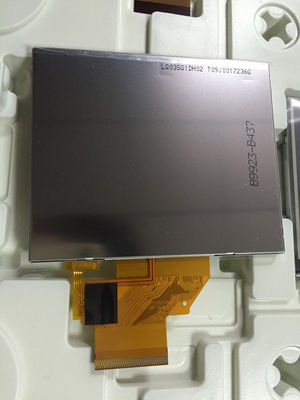

製造業者: | シャープ | モデル名前: | LQ035Q1DH02 |
---|---|---|---|
光: | 400 (Typ。) (cd/mの²) | 整理: | RGBの縦縞 |
スクリーン・サイズ: | 3.5インチ | バックライト: | 7S1P WLEDの運転者無し |
作用面積(mm): | 70.56 × 52.92 (H×V) | 最高。評価: | 貯蔵の臨時雇用者。:-30 | 85 °C 作動の臨時雇用者。:-10 | 70 °C |
ハイライト: | SVGAのシャープTFT LCDスクリーン,XGA産業LCDのパネル,LVDS TFT LCDの表示 |
基本情報: | パネルのブランド | シャープ | パネル モデル | LQ035Q1DH02 |
---|---|---|---|---|
斜めのサイズ | 3.5" | 適用 | ||
パネルのタイプ | Si TFT-LCD、LCM | モデル別名 | - | |
信頼性: | 作動の臨時雇用者。 | -10 | 70 °C | 貯蔵の臨時雇用者。 | -30 | 85 °C |
基本情報: | 明るさ | 400 cd/mの² (タイプ。) | 対照の比率 | 300:1 (タイプ。) (Transmissive) |
---|---|---|---|---|
視野角 | 45/45/20/55 (タイプ。) (CR≥10) | 光学モード | Transmissive TN、普通白い | |
見る方向 | 6時 | 応答時間 | 30/30 (タイプ。) (Tr/Td) (氏) | |
色の性能: | 色度 | Wx:0.310;Wy:0.340 | 色数 | 262K (6ビット) |
色温度 | 6551K | 白い均等性 | 1.25/1.43 (タイプ。/Max。) (9ポイント) |
ピクセル特徴: | ピクセル フォーマット | 320 (RGB) ×240 [QVGA] | ドット ピッチ | 0.0735×0.2205 mm (H×V) |
---|---|---|---|---|
構成 | RGBの縦縞 | ピクセル ピッチ | 0.2205×0.2205 mm (H×V) [115PPI] | |
機械サイズ: | 表示区域 | 70.56×52.92 mm (H×V) | 斜面区域 | 71.16×53.52 mm (H×V) |
薄暗いの輪郭を描きなさい。 | 76.9×63.9 mm (H×V) | 輪郭の深さ | 4.5±0.2 mm | |
輪郭の特徴: | 形式要素 | 平らな長方形 | オリエンテーション | 景色のタイプ |
アスペクト レシオ | 4:3 (H:V) | 様式を形づけなさい | ||
タッチ画面: | 接触ポイント | 1ポイント | TP信号 | - |
TPのコントローラー | 接触コントローラーなし | タッチスクリーン | 4ワイヤー抵抗接触 | |
他の特徴: | 重量 | 43.0g (タイプ。) | 表面 | 防眩、堅いコーティング(2H) |
信号Systerm: | 平行RGB (1つのCHの6ビット) + SPI | 論理の電圧 | - | |||
---|---|---|---|---|---|---|
電気信号: | 電圧入力 | 1.8/3.3V (タイプ。) (VDDIO/VCI) | 現在の入力 | 0.003/8.0mA (タイプ。) (IVDDIO/IVCI) | ||
インターフェイス特徴: | タイプ | FPC | 位置 | - | ||
FPCの細部: | ブランド | モデル | Pinピッチ | ピン | 量 | 構成 |
0.3 mm | 67のピン | 1 PC |
バックライトの特徴: | ランプの形 | 1つのひも | ランプのタイプ | WLED | 生命時間 | - |
---|---|---|---|---|---|---|
取り替え | - | 量 | 7S1P | 位置 | 端ライト タイプ | |
電気ランプ: | 電圧入力 | 22.4/24.5V (タイプ。/Max。) | 現在の入力 | 24mA (タイプ。) | ||
消費 | 538mW (タイプ。) | |||||
インターフェイス特徴: | タイプ | パネルのシグナル インターフェイスに含まれている | 位置 | - | ランプの運転者 | いいえ |
LQ035Q1DH02は表示320 (RGB) 4:3 (Wのアスペクト レシオの×240 (QVGA)を支える:ピクセルがRGBの縦縞で整理されるH)。機械細部に関しては、70.56の作用面積を特色にする(W)×52.92 (H) mmの76.9の輪郭のサイズ(W)×63.9 (H)×4.7 (D)見るmm 71.16の区域のサイズを(W)×53.52 (H)防眩、堅いコーティング(2H)の表面のtreamentのmm、43.0g (タイプ。)の純重量。TNとして、普通白い、Transmissive LCMプロダクトは、LQ035Q1DH02缶400 cd/mの²の表示明るさの300:1のtransimissive対照の比率を提供する、こうして色の全域48% (NTSC)の性能の262K色のパレットを、また示す45/45/20/55 (タイプ。) (CR≥10) (L/R/U/D) 6時の視野角、最もよい眺めの方向、およびsub-pixelの30/30の(タイプ。) (Tr/Td)氏無彩色スケールまたは明るさの応答時間は各点のための6ビット無彩色スケール信号と定められる。このプロダクトは端ライト タイプとして置かれたのはバックライトのsysterm、外的なバックライトの運転者その上に必要とされるであるので7S1P WLEDを採用した。
