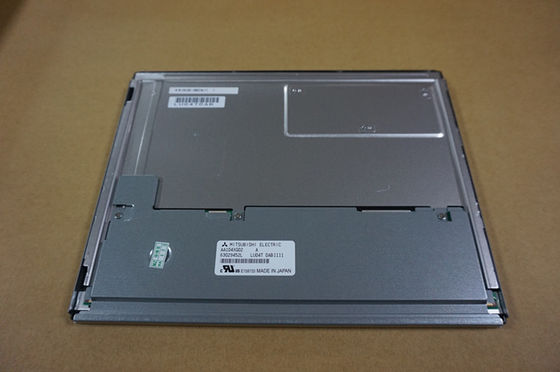

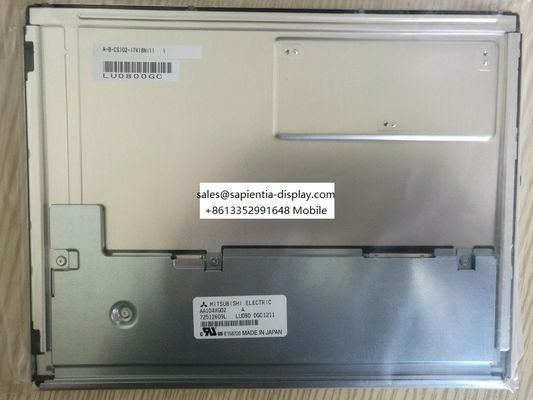

商品の詳細:
|
| モデル番号: | AA104XG02 | ブランド: | 三?? 市 |
|---|---|---|---|
| サイズ: | 10.4インチ | 決議: | 1024 (RGB) × 768,XGA,123PPI |
| ライトネス: | 500 cd/mの² （タイプ。） | シグナルインターフェース: | LVDS (1 ch, 6/8 ビット) 20ピン コネクタ |
| 視角: | 85/85/85/85 (タイプ) CR≥10 | ||
| ハイライト: | WLED FSTN LCDの表示,WLED産業TFTの表示 |
||
| 基本情報 | ブランド | モデル | タイプ | モデル 偽名 |
|---|---|---|---|---|
| AA104XG02 | a-Si TFT-LCD,LCM | - | ||
| 信頼性: | RoHS | 動作温度 | 貯蔵温度 | 振動抵抗 |
| -30 ~ 80 °C | -30 ~ 80 °C |
| パネルのサイズ: | 10.4インチ | |||
|---|---|---|---|---|
| ピクセルの特徴: | 決議 | ピクセル配置 | ドットピッチ (W×H) | ピクセルピッチ (W×H) |
| 1024 (RGB) × 768,XGA | RGB垂直ストライプ | 0.0685×0.2055mm | 0.2055×0.2055 mm [123PPI] | |
| メカニカルサイズ: | アクティブエリア (W×H) | ベゼル面積 (W×H) | 輪郭の寸法 (W×H) | 輪郭の深さ |
| 210.4×157.8mm | 215.4×161.8mm | 230×180.2mm | 9.5±0.5mm | |
| 概要の特徴: | フォームスタイル | アスペクト比 | オリエンテーション | 形状スタイル |
| 平直角 | 4(W: H) | 景観タイプ | ||
| 固定: | 左側,右側のベーゼルに横のマウントホール (4-M3) | |||
| その他の特徴: | パネルカバー | 体重 | 表面 | |
| - | 450g (タイプ) | アンチグレー,ハードコーティング (3H) | ||
| 基本情報 | 亮度 | 動作モード | コントラスト比 |
|---|---|---|---|
| 500 cd/m2 (タイプ) | SWV 通常は黒色 伝達力 | 10001 (タイプ) (伝達) | |
| 視角 (L/R/U/D) | 見る方向 | 応答速度 | |
| 85/85/85/85 (タイプ) CR≥10 | シメトリ | 12/12 (タイプ) (Tr/Td) (ms) | |
| ディスプレイ色: | 色温 | 色数 | 白色 色素性 |
| 6485K | 262K/16.7M (6ビット / 6ビット + Hi-FRC) | X: オーケー0.313◎ Y:0.329 | |
| 1931 カラー・ギャム: | NTSC比 | sRGBカバー | Adobe RGB カバー |
| 50% | 70% | 53% | |
| DCI-P3のカバー | Rec.2020 対象 | コメント | |
| 52% | 37% | sRGB (Rec.709,BT.709),Rec.2020 (BT.2020) | |
| 照明の変動: | 1.30 (最大5ポイント) | ||
| 電力消費: | 5.5W (タイプ) |
|---|---|
| フレームレート: | 60Hz |
| 逆スキャン: | はい (180°) |
| 信号電源: | 現在の入力 | 電圧入力 | 消費量 | |||
|---|---|---|---|---|---|---|
| 400/870mA (タイプ/最大) | 3.3V (タイプ) | - | ||||
| インターフェースの特徴: | 位置 | タイプ | インターフェース | |||
| - | コネクタ | LVDS (1 ch, 6/8 ビット) | ||||
| 信号インターフェース: | ブランド | モデル | 総額 | ピンピッチ | ピン | ピン割り当て |
| I-PEX | 20186-020E-11F | 1個 | 1.25mm | 20ピン | LVDS-20P1C8B-010H | |
| バックライト 特徴: | タイプ | 位置 | 形状 | 総額 | 人生 (時間) | 代替 |
|---|---|---|---|---|---|---|
| WLED | エンドライトタイプ | - | - | 100K (タイプ) | 違う | |
| インターフェースの特徴: | 位置 | タイプ | WLEDドライバー | |||
| - | コネクタ | LEDドライバーで | ||||
| インターフェースの詳細 | ブランド | モデル | 総額 | ピンピッチ | ピン | ピン割り当て |
| JAE | FI-S6P-HFE | 1個 | 1.25mm | 6ピン | ||
| 運転手電気: | 現在の入力 | 電圧入力 | 消費量 | |||
| 350/430mA (タイプ/最大) | 12.0±1.2V | |||||
画素はRGB垂直ストライプで配置されている.機械的な詳細については,アクティブエリアは210.4 ((W) × 157.8 ((H) mm,輪郭サイズは230 ((W) × 180.2 ((H) × 10 ((D) mm,ビューエリアサイズは215である.4 ((W) × 161.8 ((H) mm,表面処理はアンティグラ,ハードコーティング (3H),純重量は450g (タイプ). SWVとして,通常はブラック,伝達性LCM製品,AA104XG02 500 cd/m2 ディスプレイ明るさ 10001 伝達コントラスト比 85/85/85/85 (タイプ) (CR≥10) (L/R/U/D) ビューングル,シメトリーの最佳視方向,応答時間 12/12 (タイプ) (Tr/Td) msグレースケールまたはサブピクセルの明るさは,各ドットのための6ビット / 6ビット + Hi-FRCグレースケール信号で決定されます.,したがって262K/16.7Mの色パレットを提示し,色域の性能も50% (NTSC).この製品は,バックライトのシステムとしてWLEDを採用し,エッジライトタイプとして配置され,100K時間の作業寿命を持っていますAA104XG02は,LVDS (1 ch, 6/8-bit) を信号入力システムとして利用し,電源電圧3.3V (Type.) の20ピンのコネクタで接続されます.
