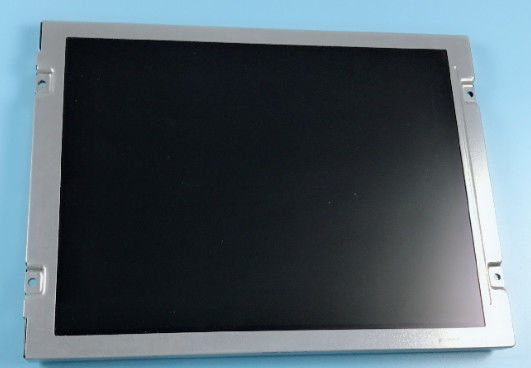

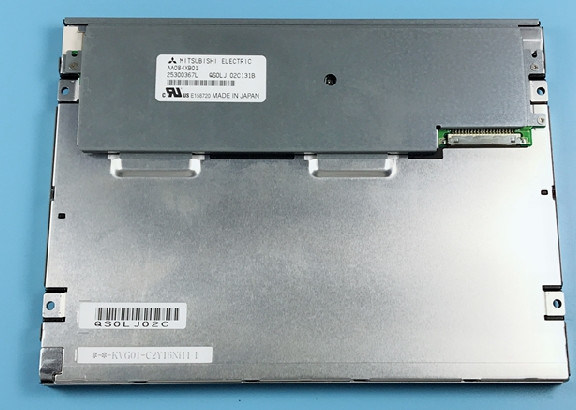

商品の詳細:
|
| モデル番号: | AA084SB11 | ブランド: | 三?? 市 |
|---|---|---|---|
| サイズ: | 8.4インチ | 決議: | 800×600 RGB |
| ライトネス: | 1200cd/m2 | 温度範囲: | 作業温度: -30 ~ 80 °C; 貯蔵温度: -30 ~ 80 °C |
| ランプタイプ: | WLED | シグナルインターフェース: | LVDS |
| ハイライト: | WLED FSTN LCDの表示,WLED産業TFTの表示 |
||
| 基本情報 | ブランド | モデル 1 互換性 | タイプ | モデル 偽名 |
|---|---|---|---|---|
| AA084SB11 | a-Si TFT-LCD,LCM | T-55466D084J-LW-A-ACN について | ||
| 信頼性: | RoHS | 動作温度 | 貯蔵温度 | 振動抵抗 |
| -30 ~ 80 °C | -30 ~ 80 °C |
| パネルのサイズ: | 8.4インチ | |||
|---|---|---|---|---|
| ピクセルの特徴: | 決議 | ピクセル配置 | ドットピッチ (W×H) | ピクセルピッチ (W×H) |
| 800 (RGB) × 600,SVGA | RGB垂直ストライプ | 0.071×0.213mm | 0.213×0.213 mm [119PPI] | |
| メカニカルサイズ: | アクティブエリア (W×H) | ベゼル面積 (W×H) | 輪郭の寸法 (W×H) | 輪郭の深さ |
| 170.4×127.8mm | 174.9×132.2mm | 199.5×149mm | 11.5 (タイプ) mm | |
| 概要の特徴: | フォームスタイル | アスペクト比 | オリエンテーション | 形状スタイル |
| 平直角 | 4(W: H) | 景観タイプ | ||
| 固定: | 面部設置穴 (4-Φ3.4),横部設置穴 (4-M2) | |||
| その他の特徴: | パネルカバー | 体重 | 表面 | |
| - | 365g (タイプ) | アンチグレー,ハードコーティング (3H) | ||
| 基本情報 | 亮度 | 動作モード | コントラスト比 |
|---|---|---|---|
| 1200 cd/m2 (タイプ) | TN 通常白色 伝播性 | 6001 (タイプ) (伝達) | |
| 視角 (L/R/U/D) | 見る方向 | 応答速度 | |
| 80/80/80/60 (タイプ) (CR≥10) | 6時 | 4/12 (タイプ) (Tr/Td) (ms) | |
| ディスプレイ色: | 色温 | 色数 | 白色 色素性 |
| 6485K | 262K/16.7M (6ビット / 8ビット) | X: オーケー0.313◎ Y:0.329 | |
| 1931 カラー・ギャム: | NTSC比 | sRGBカバー | Adobe RGB カバー |
| 39% | 54% | 41% | |
| DCI-P3のカバー | Rec.2020 対象 | コメント | |
| 41% | 29% | sRGB (Rec.709,BT.709),Rec.2020 (BT.2020) | |
| 照明の変動: | 1.30 (最大5ポイント) | ||
| パフォーマンス: | 3Dタイプ | 外部からの視力 | 反射力 |
| - | 太陽光で読み取れる | ||
| 電力消費: | 6.9W (タイプ) |
|---|---|
| フレームレート: | 60Hz |
| 逆スキャン: | はい (180°) |
| 信号電源: | 現在の入力 | 電圧入力 | 消費量 | |||
|---|---|---|---|---|---|---|
| 260/420mA (タイプ/最大) | 3.3V (タイプ) | - | ||||
| インターフェースの特徴: | 位置 | タイプ | インターフェース | |||
| - | コネクタ | LVDS (1 ch, 6/8 ビット) | ||||
| 信号インターフェース: | ブランド | モデル | 総額 | ピンピッチ | ピン | ピン割り当て |
| JAE | FI-SEB20P-HFE | 1個 | 1.25mm | 20ピン | LVDS-20P1C8B-010H | |
| バックライト 特徴: | タイプ | 位置 | 形状 | 総額 | 人生 (時間) | 代替 |
|---|---|---|---|---|---|---|
| WLED | エンドライトタイプ (下側) | 2本の弦 | 2本の弦 | 100K (タイプ) | 交換可能 | |
| WLED電気: | 現在の入力 | 電圧入力 | 消費量 | |||
| 100/110mA (タイプ/最大) | 30/38.1V (タイプ/最大) | 6.0W (タイプ) | ||||
| インターフェースの特徴: | 位置 | タイプ | WLEDドライバー | |||
| - | コネクタ | 違う | ||||
| インターフェースの詳細 | ブランド | モデル | 総額 | ピンピッチ | ピン | ピン割り当て |
| JST | SM06B-SHLS-TF (LF) (SN) | 1個 | 1.0 mm | 6ピン | BLE-6PINS-NNCAAC | |
RGB垂直ストライプでピクセルが配置されている.機械的な詳細については,アクティブエリアは170.4 ((W) × 127.8 ((H) mm,輪郭サイズは199.5 ((W) × 149 ((H) × 12 ((D) mm,ビューエリアサイズは174 mm.9 ((W) × 132.2 ((H) mm,表面処理はアンティグラ,ハードコーティング (3H),純重量は365g (タイプ). TNとして,通常白,伝達性LCM製品,AA084SB11は 1200 cd/m2のディスプレイ明るさを提供することができます 600:1 トランミシブコントラスト比,80/80/80/60 (タイプ) (CR≥10) (L/R/U/D) 視角,ベスト・ビュー・ディレクション 6時,応答時間 4/12 (タイプ) (Tr/Td) msグレースケールまたはサブピクセルの明るさは,各ドットのための6ビット / 8ビットグレースケール信号で決定されます.,したがって262K/16.7Mの色パレットを提示し,色域の40% (NTSC) のパフォーマンスも提供している.この製品は,エッジライトタイプ (下側) として配置され,100K時間の作業寿命を持つバックライトシステムとして2文字列WLEDを採用しました.AA084SB11は,信号入力システムとしてLVDS (1 ch, 6/8-bit) を利用し,電源電圧3の20ピンのコネクタで接続されます.3V (タイプ))
