商品の詳細:
|

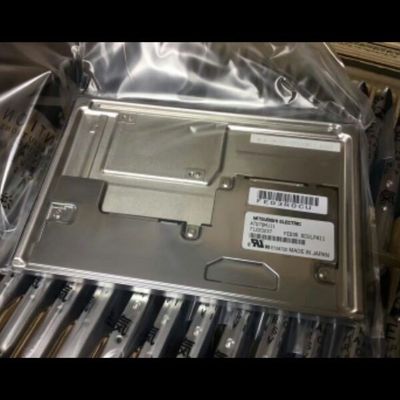

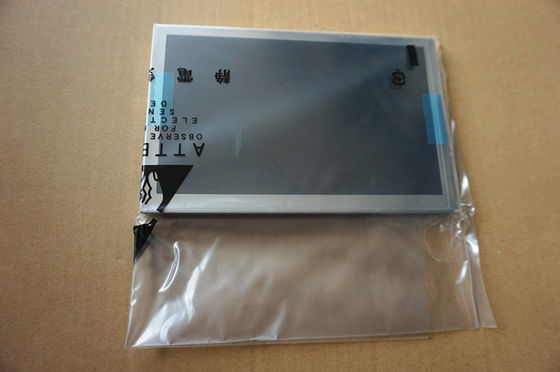

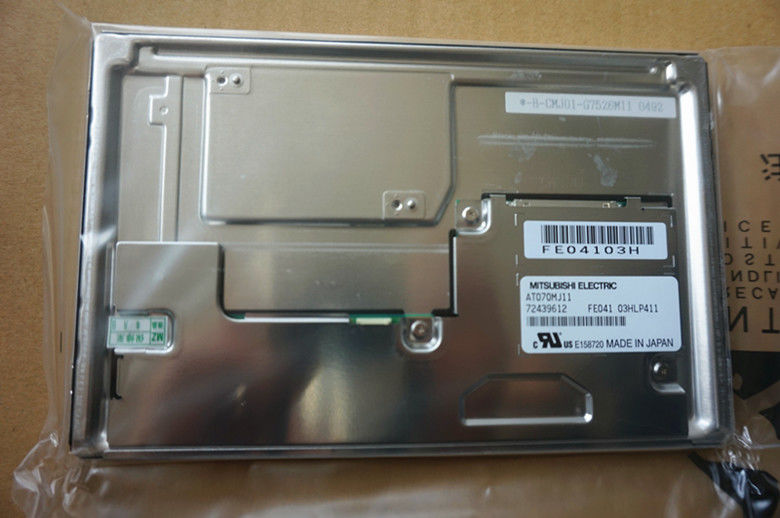

| モデル番号: | AT070MJ11 | ブランド: | 三?? 市 |
|---|---|---|---|
| サイズ: | 7.0インチ | 決議: | 800 (RGB) × 480 (WVGA) 133PPI |
| ライトネス: | 1500 cd/m2 (タイプ) | 温度範囲: | 保存温度: -40 ~ 85 °C 動作温度: -40 ~ 85 °C 振動レベル: 6.8G (66.64 m/s2) |
| ハイライト: | WLED FSTN LCDの表示,WLED産業TFTの表示 |
||
| 基本情報 | 製造者 | パネルモデル | パネルの種類 | 偽名 |
|---|---|---|---|---|
| AT070MJ11 | a-Si TFT-LCD,LCM | - | ||
| 環境 | RoHS州 | オペレーティングテンパー | 貯蔵温度 | 振動レベル |
| -40 ~ 85 °C | -40 ~ 85 °C | 6.8G (66.64 m/s2) |
| 基本情報 | 照明度 (cd/m2) | 視角 (L/R/U/D) | 応答時間 (ms) |
|---|---|---|---|
| 1500 (タイプ) | 80/80/60/80 (タイプ) (CR≥10) | 4/12 (タイプ) (Tr/Td) | |
| 最良の眺め | 表示モード | コントラスト比 | |
| 12時 | TN 通常白色 伝播性 | 800: 1 (タイプ) (伝送) | |
| ディスプレイ色: | 色温 | 表示する色 | 白い座標 |
| 6485K | 262K/16.7M (6ビット / 6ビット + Hi-FRC) | X: オーケー0.313◎ Y:0.329 | |
| 1931 カラー・ギャム: | NTSC比 | sRGBカバー | Adobe RGB カバー |
| 54% | 76% | 56% | |
| DCI-P3のカバー | Rec.2020 対象 | コメント | |
| 56% | 40% | sRGB (Rec.709,BT.709),Rec.2020 (BT.2020) | |
| 白色の変形: | 1.30 (最大5ポイント) | ||
| パフォーマンス: | 3D技術 | 日光 の 見える 程度 | 反射力 |
| - | 太陽光で読み取れる | - | |
| パネルのサイズ: | 7.0" | |||
|---|---|---|---|---|
| ピクセルの特徴: | ピクセル形式 | ピクセル構成 | ピクセルピッチ (mm) | ドットピッチ (mm) |
| 800 (RGB) × 480 [WVGA] | RGB垂直ストライプ | 0.1905×0.1905 [133PPI] | 0.0635×01905 | |
| メカニカルサイズ: | アクティブ エリア (mm) | ベゼル面積 (mm) | 輪郭の寸法 (mm) | 輪郭の深さ (mm) |
| 152.4 (H) × 91.44 (V) | 154.4 (H) × 93.5 (V) | 169.8 (H) × 109.7 (V) | 8.9±0.5mm | |
| 概要の特徴: | 形状因数 | オリエンテーション | アスペクト比 | 形状スタイル |
| 平直角 | 景観タイプ | 15:9 (H:V) | ||
| 設置: | 左側,右側のベーゼルに横のマウントホール (4-M2) | |||
| その他の詳細: | 体重 | パネルカバー | 治療法 | |
| 200g | - | アンチグレー,ハードコーティング (3H) | ||
| 逆スキャン: | はい (180°) |
|---|---|
| 垂直周波数: | 60Hz |
| 電力消費: | 6.8W |
| ランプの特徴: | タイプ | 位置 | 量 | 形状 | 人生 (時間) | ランプ交換 |
|---|---|---|---|---|---|---|
| WLED | エンドライトタイプ | 2本の弦 | 2本の弦 | 100K (タイプ) | 違う | |
| WLED電気: | 電圧供給 | 現在の供給 | パワー | |||
| 21.0/23.9V (タイプ/最大) | 110/120mA (タイプ/最大) | |||||
| インターフェースの特徴: | 位置 | バックライトドライバー | タイプ | |||
| - | 違う | コネクタ | ||||
| インターフェース詳細: | ブランド | モデル | ピンピッチ | ピン数 | 量 | 構成 |
| JST | SM06B-SHLS-TF | 1.0 mm | 6ピン | 1個 | BLE-6PINS-NNCAAC | |
| パネル運転電動: | 電圧供給 | 現在の供給 | パワー | |||
|---|---|---|---|---|---|---|
| 3.3V (タイプ) | 300/450mA (タイプ/最大) | 0.99W (タイプ) | ||||
| インターフェースの特徴: | 位置 | シグナル | タイプ | |||
| - | LVDS (1 ch, 6/8 ビット) | コネクタ | ||||
| コネクタの詳細: | ブランド | モデル | ピンピッチ | ピン数 | 量 | 構成 |
| JAE | FI-SEB20P-HFE | 1.25mm | 20ピン | 1個 | LVDS-20P1C8B-010H | |
RGB垂直ストライプでピクセルが配置されている.機械的な詳細については,アクティブエリアは152.4 ((W) × 91.44 ((H) mm,輪郭サイズは169.8 ((W) × 109.7 ((H) × 9.4 ((D) mm,ビューエリアサイズは154である.4 ((W) ×93.5 ((H) mm,表面処理はアンティグラ,ハードコーティング (3H),純重量は200g. TN,通常白,伝達性LCM製品として,AT070MJ11は1,500cd/m2のディスプレイ明るさ800を提供することができます:1 伝達コントラスト比, 80/80/60/80 (タイプ) (CR≥10) (L/R/U/D) 視角,最も良い視方向は12時,応答時間は4/12 (タイプ) (Tr/Td) ms.グレースケールまたはサブピクセルの明るさは,各ドットのための6ビット / 6ビット + Hi-FRCグレースケール信号で決定されます.,したがって262K/16.7Mの色パレットを提示し,また色域の性能が54% (NTSC) である.この製品は,エッジライトタイプとして配置され,100K時間の作業寿命を持つバックライト systermとして2文字列WLEDを採用AT070MJ11は,LVDS (1 ch, 6/8-bit) を信号入力システムとして利用し,電源電圧3の20ピンコネクタで接続されます.3V (タイプ))
