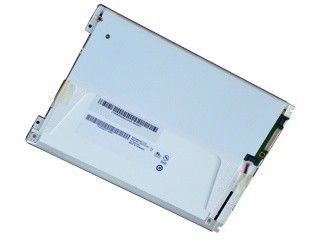

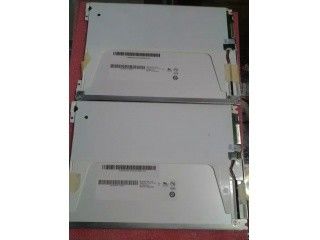

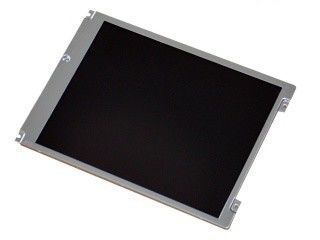

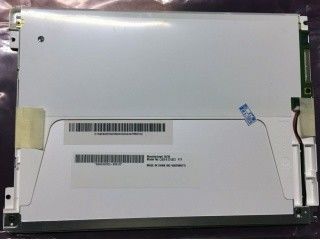

G084SN03 V3 AUO 8.4インチの生命≥ 50K時間、LEDの運転者と、上部I/Fの180°逆、6/8ビット、マット

基本情報:	パネルのブランド		パネルモデル	G084SN03 V3
	横切りの大きさ	8.4 "	適用する
	パネルの種類	a-Si TFT-LCD,LCM	モデル 偽名	G084SN03 V3
信頼性:	オペレーティングテンパー	-20 ~ 70 °C	貯蔵温度	-20 ~ 70 °C
	RoHS州		振動評価	1.5G (14.7 m/s2)

基本情報	亮度	250 cd/m2 (タイプ)	コントラスト比	6001 (タイプ) (伝達)
	視角	80/80/80/60 (タイプ) (CR≥10)	オプティカルモード	TN 通常白色 伝播性
	見る方向	-	応答時間	20/10 (タイプ) (Tr/Td) (ms)
カラーパフォーマンス:	染色性	Wx: はい0.310ワイ:0.330	色数	262K/16.2M (6ビット / 6ビット + FRC)
	色温	6638K	ホワイト の 均一性	1.33 (タイプ) 9ポイント
1931 カラー・ギャム:	NTSC比	48%	sRGB	68%のカバー
	アドビ RGB	51%のカバー	DCI-P3	50%のカバー
	レック2020	36%のカバー率	コメント	sRGB (Rec.709,BT.709),Rec.2020 (BT.2020)

フレーム周波数:	60Hz逆スキャン:	はい (U/D,L/R)
電力消費:	3.66W (タイプ)

バックライト 特徴:	ランプの形	3本の弦	ランプタイプ	WLED	寿命	30K (タイプ) (時間)
	代替	交換可能	総額	3本の弦	位置	エンドライトタイプ (下側)
ランプの電気:	電圧入力	28.8/32.85V (タイプ/最大)		現在の入力	25/26.3mA (タイプ/最大)
	消費量	2.16/2.63W (タイプ/最大)
インターフェースの特徴:	タイプ	コネクタ	位置	-	ランプドライバー	LEDドライバーで
インターフェース詳細:	ブランド	モデル	ピンピッチ	ピン	総額	構成H:Higt Voltage N:No connection L:Low Voltage A:Anode C:Cathode" width="16"/>
	E&T	3808K-F04N-02R	1.25mm	4ピン	1個
運転手電気:	電圧入力	12.0±1.2V		現在の入力	230mA (タイプ)
	消費量	2.76/2.97W (タイプ/最大)

信号システム:	LVDS (1 ch, 6/8 ビット)			論理電圧	-
信号電源:	電圧入力	3.3V (タイプ)		現在の入力	270/330mA (タイプ/最大)
	消費量	0.9/1.2W (タイプ/最大)
インターフェースの特徴:	タイプ	コネクタ	位置	-
コネクタの詳細:	ブランド	モデル	ピンピッチ	ピン	総額	構成
	STM	MSB24013P20	1.0 mm	20ピン	1個	LVDS-20P1C8B-140A

画素はRGB垂直ストライプで配置されている.機械的な詳細については,アクティブエリアは170.4 ((W) × 127.8 ((H) mm,輪郭サイズは203 ((W) × 142.5 ((H) × 6.2 ((D) mm,ビューエリアサイズは173である.8 ((W) ×131.2 ((H) mm,反光,ハードコーティング (3H) の表面処理,TBDの純重量. TN,通常白,伝達性LCM製品として,G084SN03 V3は250 cd/m2のディスプレイ明るさ600を提供することができます:1 伝達コントラスト比80/80/80/60 (タイプ) (CR≥10) (L/R/U/D) 視角,応答時間は20/10 (タイプ) (Tr/Td) msグレースケールまたはサブピクセルの明るさは,各ドットのための6ビット / 6ビット + FRCグレースケール信号で決定されます,したがって262K/16.2Mの色パレットを提示し,また色域の45% (NTSC) のパフォーマンスを有する.この製品は,エッジライトタイプ (下側) として配置され,30K時間の作業寿命を持つバックライトシステムとして3文字列WLEDを採用しました.G084SN03 V3は,LVDS (1 ch, 6/8-bit) を信号入力システムとして利用し,電源電圧3.3V (Type.) の20ピンのコネクタで接続されています.
