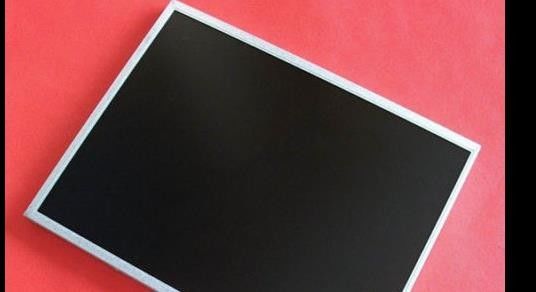

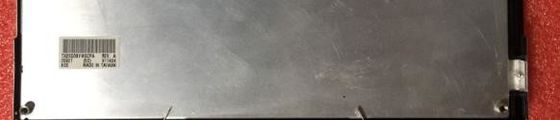

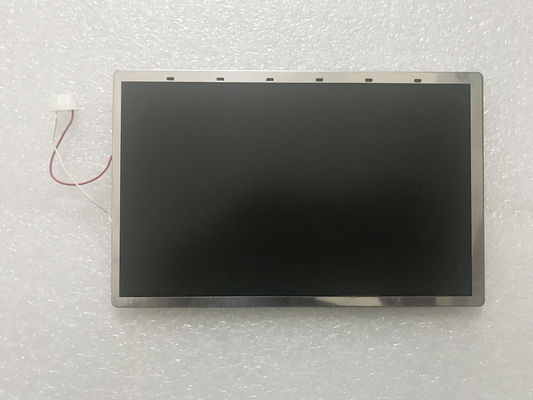

商品の詳細:
|
| モデル番号: | TX23D38VM0CPA | ブランド: | ヒタチ |
|---|---|---|---|
| サイズ: | 90.0インチ | 決議: | 800 (RGB) × 480 (WVGA) 104PPI |
| ライトネス: | 800 cd/mの² （タイプ。） | 温度範囲: | 動作温度: -20 ~ 70 °C; 保存温度: -30 ~ 80 °C |
| 基本情報 | ブランド | モデル | タイプ | モデル 偽名 |
|---|---|---|---|---|
| TX23D38VM0CPA | a-Si TFT-LCD,LCM | - | ||
| 信頼性: | RoHS | 動作温度 | 貯蔵温度 | 振動抵抗 |
| -20 ~ 70 °C | -30 ~ 80 °C | 2.0G (19.6 m/s2) |
| パネルのサイズ: | 9.0インチ | |||
|---|---|---|---|---|
| ピクセルの特徴: | 決議 | ピクセル配置 | ドットピッチ (W×H) | ピクセルピッチ (W×H) |
| 800 (RGB) × 480,WVGA | RGB垂直ストライプ | 0.08125×0.24375 mm | 0.24375×0.24375 mm [104PPI] | |
| メカニカルサイズ: | アクティブエリア (W×H) | ベゼル面積 (W×H) | 輪郭の寸法 (W×H) | 輪郭の深さ |
| 195×117mm | 197.0×119.0mm | 218×135mm | 12.65 (タイプ) mm | |
| 概要の特徴: | フォームスタイル | アスペクト比 | オリエンテーション | 形状スタイル |
| 平直角 | 15:9 (W: H) | 景観タイプ | ||
| タッチスクリーン: | トッチポイント | TPコントローラと信号 | OS システム | タッチテク |
| - | コントローラーなし | - | 4本のレジスティブタッチ,F/G | |
| 固定: | 後ろの固定穴 (4-Ф2.88) | |||
| その他の特徴: | パネルカバー | 体重 | 表面 | |
| - | 415g (種類) | アンチグラス | ||
| 基本情報 | 亮度 | 動作モード | コントラスト比 |
|---|---|---|---|
| 400 cd/m2 (タイプ) | IPS,通常は黒色,伝達 | 8001 (タイプ) (伝達) | |
| 視角 (L/R/U/D) | 見る方向 | 応答速度 | |
| 85/85/85/85 (タイプ) CR≥10 | シメトリ | 25 (タイプ) (Tr+Td) (ms) | |
| ディスプレイ色: | 色温 | 色数 | 白色 色素性 |
| 4855K | 16.7M (6ビット+ハイFRC) | X: オーケー0.350◎ Y:0.360 | |
| 1931 カラー・ギャム: | NTSC比 | sRGBカバー | Adobe RGB カバー |
| 60% | 74% | 59% | |
| DCI-P3のカバー | Rec.2020 対象 | コメント | |
| 62% | 45% | sRGB (Rec.709,BT.709),Rec.2020 (BT.2020) | |
| 照明の変動: | 1.33 (最大9ポイント) | ||
| 電力消費: | 8.46W (タイプ) |
|---|---|
| フレームレート: | 60Hz |
| 逆スキャン: | 違う |
| 信号電源: | 現在の入力 | 電圧入力 | 消費量 | |||
|---|---|---|---|---|---|---|
| 465/560mA (タイプ/最大) | 3.3V (タイプ) | 1.5W (タイプ) | ||||
| インターフェースの特徴: | 位置 | タイプ | インターフェース | |||
| - | コネクタ | LVDS (1 ch, 8-bit) | ||||
| 信号インターフェース: | ブランド | モデル | 総額 | ピンピッチ | ピン | ピン割り当て |
| JAE | FI-SEB20P-HF13E | 1個 | 1.25mm | 20ピン | LVDS-20P1C8B-110A | |
| バックライト 特徴: | タイプ | 位置 | 形状 | 総額 | 人生 (時間) | 代替 |
|---|---|---|---|---|---|---|
| WLED | エンドライトタイプ | - | 3S7P | 70K (タイプ) | - | |
| インターフェースの特徴: | 位置 | タイプ | WLEDドライバー | |||
| - | コネクタ | LEDドライバーで | ||||
| インターフェースの詳細 | ブランド | モデル | 総額 | ピンピッチ | ピン | ピン割り当て |
| JST | SM08B-SRSS-TB | 1個 | 1.0 mm | 8ピン | BDE-8PINS-VVVNNGGG | |
| 運転手電気: | 現在の入力 | 電圧入力 | 消費量 | |||
| 580±40mA | 12.0V (タイプ) | 6.96W (タイプ) | ||||
画素はRGB垂直ストライプで配置されている.機械的な詳細については,195 (W) × 117 (H) mmのアクティブエリア,218 (W) × 135 (H) mmの輪郭サイズ,197.0 (W) × 119.0 (H) mmのビューエリアサイズ,アントグレーの表面処理IPS,通常黒色,伝達型LCM製品として,TX23D38VM0CPAは400CD/m2のディスプレイ明るさ800:1伝達コントラスト比,85/85/85/85 (タイプ) を提供することができます.) (CR≥10) (L/R/U/D) 視角, シメトリーの最佳視方向,および 25 (Type.) ((Tr+Td) ms の応答時間. グレースケールまたはサブピクセルの明るさは,各ドットに対して6ビット+Hi-FRCグレースケール信号で決定されます.16個のパレットで.7M色,色域の性能も60% (NTSC).この製品は,エッジライトタイプとして配置され,70K時間の作業寿命を持つバックライトシステムとして3S7P WLEDを採用しました.LEDドライバーで. TX23D38VM0CPAは,信号入力システムとしてLVDS (1 ch, 8-bit) を利用し,電源電圧3.3V (タイプ) の20ピンのコネクタで接続されます.
