商品の詳細:
|

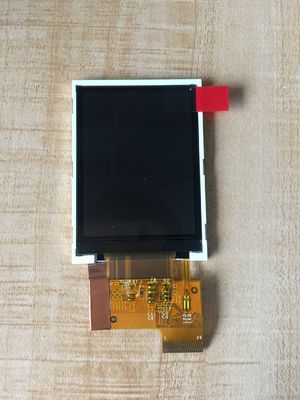

| モデル番号: | TM022HDHT1-05 | ブランド: | ティアンマ |
|---|---|---|---|
| サイズ: | 2.2インチ | 決議: | 240 (RGB) × 320 (QVGA) 180PPI |
| 亮度: | 90 cd/m2 (タイプ) | 視角: | 40/45/48/45 (タイプ) CR≥10 |
| 温度範囲: | 保存温度: -30 ~ 80 °C 動作温度: -20 ~ 70 °C | ||
| ハイライト: | QVGA TIANMA LCDのパネル,SVGA TIANMA LCDのパネル |
||
| 基本的な詳細: | 製造者 | モデル名 | TM022HDHT1-05 2 互換性 | |
|---|---|---|---|---|
| パネルの種類 | a-Si TFT-LCD,LCM | 別の名前 | - | |
| パネルのサイズ | 2.2インチ | デザイン |
|
|
| 最大評価: | OP温度 | -20 ~ 70 °C | ST 温度 | -30 ~ 80 °C |
| 基本情報 | 照明度 | 90 cd/m2 (タイプ) | コントラスト比 | 120: 1 (タイプ) (伝送) |
|---|---|---|---|---|
| 美しい景色 | 12時 | 応答速度 | 35 (タイプ) (Tr+Td) (ms) | |
| 視角 | 40/45/48/45 (タイプ) CR≥10 | 動作モード | ECB,通常は白色,反射色 | |
| カラーパフォーマンス: | 染色性 | Wx: はい0.310ワイ:0.300 | サポート色 | 262K (6ビット) |
| 色温 | 6989K | ホワイト の 均一性 | 1.25 (タイプ) 9ポイント | |
| ディスプレイ性能: | 外部からの視力 | 太陽光で読み取れる | 伝達性 | - |
| 3D技術 | - | 反射力 | 6.8% (一般) |
| ピクセルの特徴: | ピクセル数 | 240 (RGB) × 320 (QVGA) | アレンジメント | RGB垂直ストライプ |
|---|---|---|---|---|
| ドットピッチ (W×H) | 0.047×0.141mm | ピクセルピッチ (W×H) | 0.141×0.141 mm [180PPI] | |
| 物理的なサイズ: | アクティブ ビュー | 33.84 ((W) × 45.12 ((H) mm | 全体のディム | 40.6 ((W) ×56.6 ((H) mm |
| ベゼル開口 | 36.04 ((W) × 47.32 ((H) mm | 総深さ | 2.7 (タイプ) mm | |
| 概要の特徴: | 形式 形 | 平直角 | オリエンテーション | 肖像画タイプ |
| アスペクト比 (W:H) | 3:4 | 形状スタイル | ||
| その他の詳細: | 質量 | 12.7g | 表面 | 透明な硬層 (3H) |
| 更新率: | 60Hz |
|---|---|
| 逆スキャン: | 違う |
| ドライバーIC: | 組み込み ILI9340 |
| タイムコントローラー (T-CON): | 組み込みT-CON |
| 信号電源: | 入力電流 | 10mA (タイプ) | 入力電圧 | 2.8V (タイプ) (VDD) | ||
|---|---|---|---|---|---|---|
| 消費量 | - | シグナルインターフェース | パラレル RGB (1 ch, 6-bit) + SPI | |||
| 信号のための論理電圧: | 0≤VIL≤0.3VDD; 0.7VDD≤VIH≤VDD | |||||
| インターフェースの特徴: | 位置 | - | 物理型 | FPC | ||
| 信号インターフェース: | ブランド | モデル | 総額 | ピンピッチ | ピン数 | ピン割り当て |
| 1個 | 0.3mm | 39ピン | ||||
| ランプの特徴: | ランプの形 | 1文字列 | ランプタイプ | WLED | 位置 | エンドライトタイプ |
|---|---|---|---|---|---|---|
| 交換する | - | 総額 | 4S1P | 人生 | 20K (タイプ) (時間) | |
| ランプの電気: | 入力電流 | 20mA (タイプ) | 入力電圧 | 12.8V (タイプ) | ||
| 消費量 | 256mW (タイプ) | |||||
| インターフェースの特徴: | 位置 | - | 物理型 | 信号インターフェイスに含まれています | ||
| バックライトドライバー: | 違う | |||||
画素はRGB垂直ストライプで配置されている.機械的な詳細については,アクティブエリアは33.84 ((W) ×45.12 ((H) mm,輪郭サイズは40.6 ((W) ×56.6 ((H) mm,ビューエリアサイズは36.04 ((W) ×47である.32 ((H) mm表面処理はクリア,ハードコーティング (3H) で,純重量は12.7g. ECB,通常白,反射性LCM製品として,TM022HDHT1-05は,90 cd/m2のディスプレイ明るさ120を提供することができます:1 伝達コントラスト比, 40/45/48/45 (タイプ) (CR≥10) (L/R/U/D) 視角, 12時最佳視方向,応答時間 35 (タイプ) (Tr+Td) msグレースケールまたはサブピクセルの明るさは,各ドットのための6ビットグレースケール信号で決定されます,262Kの色パレットを提示し,また色域30% (NTSC) のパフォーマンスを有する.この製品は,エッジライトタイプとして配置され,20K時間の作業寿命を持つバックライトシステムとして4S1P WLEDを採用TM022HDHT1-05は,シグナル入力システムとして,平行RGB (1 ch, 6-bit) + SPIを使用します.39ピンのFPCで接続され,電源電圧は2.8V (タイプ) (VDD)
