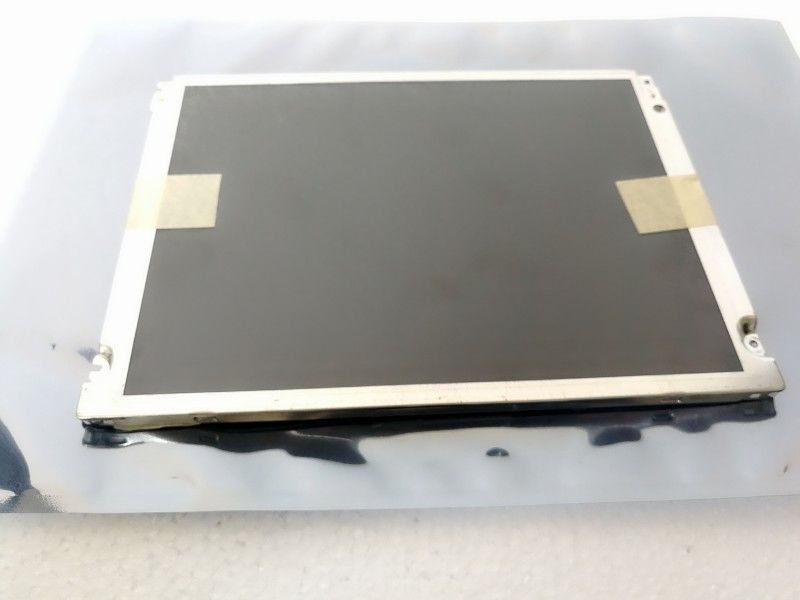

商品の詳細:
|
| モデル番号: | TM121SCS01 | ブランド: | AVIC |
|---|---|---|---|
| サイズ: | 12.1インチ | 決議: | 800 (RGB) × 600,SVGA,82PPI |
| 亮度: | 400cd/m2 | 視角: | 70/70/50/60 （タイプ。） （CR≥10） |
| 温度範囲: | 動作温度: -20 ~ 70 °C; 保存温度: -30 ~ 80 °C | ||
| ハイライト: | QVGA TIANMA LCDのパネル,SVGA TIANMA LCDのパネル |
||
| 基本情報 | ブランド | モデル | タイプ | モデル 偽名 |
|---|---|---|---|---|
| TM121SCS01 | a-Si TFT-LCD,LCM | - | ||
| 信頼性: | RoHS | 動作温度 | 貯蔵温度 | 振動抵抗 |
| -20 ~ 70 °C | -30 ~ 80 °C |
| パネルのサイズ: | 12.1インチ | |||
|---|---|---|---|---|
| ピクセルの特徴: | 決議 | ピクセル配置 | ドットピッチ (W×H) | ピクセルピッチ (W×H) |
| 800 (RGB) × 600,SVGA | RGB垂直ストライプ | 0.1025×0.3075mm | 0.3075×0.3075 mm [82PPI] | |
| メカニカルサイズ: | アクティブエリア (W×H) | ベゼル面積 (W×H) | 輪郭の寸法 (W×H) | 輪郭の深さ |
| 246×184.5mm | 249.0×188.3mm | 279×209 mm | 11.0 (最大) mm | |
| 概要の特徴: | フォームスタイル | アスペクト比 | オリエンテーション | 形状スタイル |
| 平直角 | 4(W: H) | 景観タイプ | ||
| 固定: | 左側,右側のベーゼルに顔のマウントホール (7個) | |||
| その他の特徴: | パネルカバー | 体重 | 表面 | |
| - | 425g | アンチグラス | ||
| 基本情報 | 亮度 | 動作モード | コントラスト比 |
|---|---|---|---|
| 400 cd/m2 (タイプ) | TN 通常白色 伝播性 | 6001 (タイプ) (伝達) | |
| 視角 (L/R/U/D) | 見る方向 | 応答速度 | |
| 70/70/50/60 (タイプ) (CR≥10) | 6時 | 10/25 (タイプ) (Tr/Td) (ms) | |
| ディスプレイ色: | 色温 | 色数 | 白色 色素性 |
| 6485K | 262K/16.2M (6ビット / 6ビット + FRC) | X: オーケー0.313◎ Y:0.329 | |
| 1931 カラー・ギャム: | NTSC比 | sRGBカバー | Adobe RGB カバー |
| 57% | 79% | 60% | |
| DCI-P3のカバー | Rec.2020 対象 | コメント | |
| 59% | 43% | sRGB (Rec.709,BT.709),Rec.2020 (BT.2020) | |
| 照明の変動: | 1.25/1.33 (タイプ/最大) 9ポイント | ||
| 電力消費: | 6.8W (タイプ) |
|---|---|
| フレームレート: | 60Hz |
| 逆スキャン: | 違う |
| 信号電源: | 現在の入力 | 電圧入力 | 消費量 | |||
|---|---|---|---|---|---|---|
| 270/325mA (タイプ/最大) | 3.3V (タイプ) | - | ||||

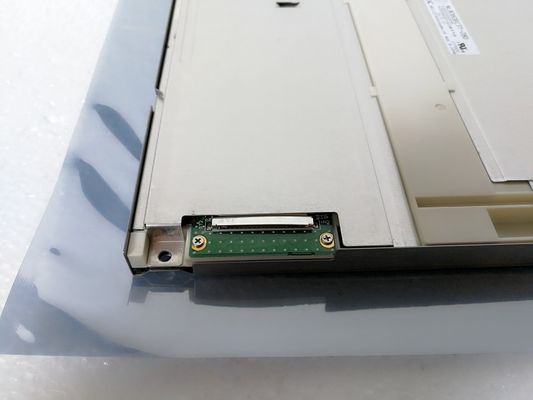

| インターフェースの特徴: | 位置 | タイプ | インターフェース | |||
| - | コネクタ | LVDS (1 ch, 6/8 ビット) | ||||
| 信号インターフェース: | ブランド | モデル | 総額 | ピンピッチ | ピン | ピン割り当て |
| STM | MSB240420HE | 1個 | 1.25mm | 20ピン | LVDS-20P1C8B-080B | |
| バックライト 特徴: | タイプ | 位置 | 形状 | 総額 | 人生 (時間) | 代替 |
|---|---|---|---|---|---|---|
| CCFL | エンドライトタイプ (上と下) | ストレート | 2個 | 50K (タイプ) | - | |
| CCFL電気: | 現在の入力 | 電圧入力 | 消費量 | |||
| 6.0mA (タイプ) | 770V (タイプ) | |||||
| オンする電圧 | ランプの周波数 | |||||
| 930/1120V (最大) (Ta=+25/0°C) | 40/55/60KHz (分/タイプ/最大) | |||||
| インターフェースの特徴: | 位置 | タイプ | CCFLドライバー | |||
| - | コネクタ | 違う | ||||
| インターフェースの詳細 | ブランド | モデル | 総額 | ピンピッチ | ピン | ピン割り当て |
| JST | BHSR-02VS-1 | 2個 | 3.5mm | 2ピン | BLL-2PINS-HL | |
画素はRGB垂直ストライプで配置されている.機械的な詳細については,アクティブエリアは246 ((W) × 184.5 ((H) mm,輪郭サイズは279 ((W) × 209 ((H) × 11 ((D) mm,ビューエリアサイズは249.0 ((W) × 188.3 ((H) mm表面処理はアンティグラ,純重量は425g. TN,通常白色,伝達性LCM製品として,TM121SCS01は, 400 cd/m2のディスプレイ明るさ600:1の伝達性コントラスト比を提供します.70/70/50/60 (タイプ)) (CR≥10) (L/R/U/D) 視角,最も良い視方向は6時,応答時間は10/25 (タイプ) (Tr/Td) msグレースケールまたはサブピクセルの明るさは,各ドットのための6ビット / 6ビット + FRCグレースケール信号で決定されます,したがって262K/16.2Mの色パレットを提示し,また色域の55% (NTSC) のパフォーマンスを有する.この製品は,エッジライトタイプ (上と下) として配置され,50K時間の作業寿命を持つバックライト systermとして2pcsCCFLを採用TM121SCS01は,信号入力システムとしてLVDS (1 ch, 6/8-bit) を利用し,電源電圧3の20ピンのコネクタで接続されます.3V (タイプ))
