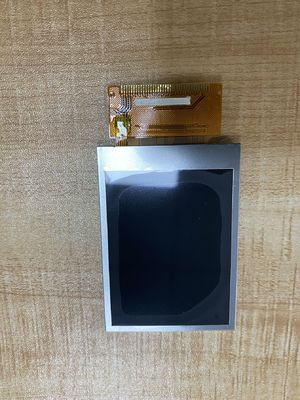

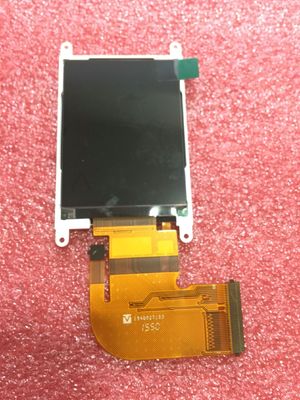

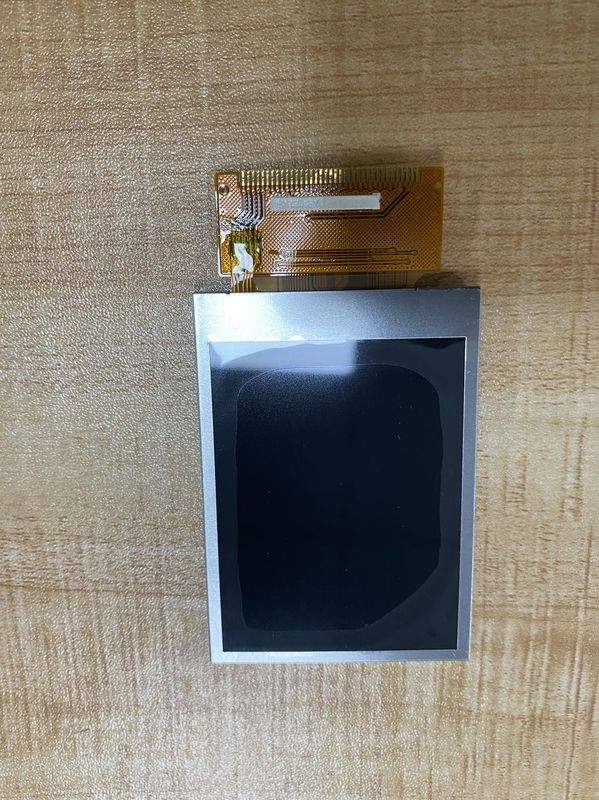

商品の詳細:
|
| モデル番号: | TM024HDH49 | ブランド: | ティアンマ |
|---|---|---|---|
| サイズ: | 2.4インチ | 決議: | 240 （RGB） ×320、QVGA、166PPI |
| 亮度: | 200 cd/mの² （タイプ。） | 視角: | 70/70/70/60 (タイプ) (CR≥10) |
| 温度範囲: | 動作温度: -20 ~ 70 °C; 保存温度: -30 ~ 80 °C | ||
| ハイライト: | QVGA TIANMA LCDのパネル,SVGA TIANMA LCDのパネル |
||
| 基本情報 | ブランド名 | モデル名 | タイプ | モデル 偽名 |
|---|---|---|---|---|
| TM024HDH49 | a-Si TFT-LCD,LCM | - | ||
| 最大評価: | RoHS | 動作温度 | 貯蔵温度 | 振動レベル |
| -20 ~ 70 °C | -30 ~ 80 °C |
| スクリーンサイズ: | 2.4 " | |||
|---|---|---|---|---|
| ピクセルの特徴: | ピクセル数 | ピクセル形式 | ドットピッチ (H×V) | ピクセルピッチ (H×V) |
| 240 (RGB) × 320,QVGA | RGB垂直ストライプ | 0.051×0.153mm | 0.153×0.153 mm [166PPI] | |
| メカニカルサイズ: | 画面領域 (H×V) | ベゼル開口 (H×V) | 総寸法 (H×V) | 総深さ |
| 36.72×48.96mm | - | 42.72×60.26mm | 2.25±0.2mm | |
| 概要の特徴: | 形式 形 | アスペクト比 (H:V) | オリエンテーション | 形状スタイル |
| 平直角 | 3:4 | 肖像画タイプ | ||
| 他のスペック: | 質量 | パネルカバー | 表面処理 | |
| 12.0g (タイプ) | - | はっきりした | ||
| 基本情報 | 照明度 | 作業モード | コントラスト比 |
|---|---|---|---|
| 200 cd/m2 (タイプ) | TN 通常白色 伝播性 | 5001 (タイプ) (伝達) | |
| 美しい景色 | 視角 | 応答時間 | |
| 6時 | 70/70/70/60 (タイプ) (CR≥10) | 20 (タイプ) (Tr+Td) (ms) | |
| ディスプレイ色: | 色の温度: | サポート色 | 色調整 |
| 8553K | 262K (6ビット) | X: オーケー0.286◎ Y:0.311 | |
| 1931 カラー・ギャム: | NTSC比 | sRGBカバー | Adobe RGB カバー |
| 52% | 73% | 55% | |
| DCI-P3のカバー | Rec.2020 対象 | コメント | |
| 55% | 39% | sRGB (Rec.709,BT.709),Rec.2020 (BT.2020) | |
| 白い均一性: | 1.25 (タイプ) 9ポイント | ||
| 更新率: | 60Hz |
|---|---|
| 逆スキャン: | 違う |
| ドライバーICリスト: | COG 組み込み HX8347-G |
| バックライト 特徴: | タイプ | 位置 | 人生 (時間) | 総額 | 形状 | 代替 |
|---|---|---|---|---|---|---|
| WLED | エンドライトタイプ | 20K (タイプ) | 1S4P | パラレル | - | |
| WLED電気: | 入力電圧 | 入力電流 | 電力消費量 | |||
| 3.2V (タイプ) | 15mA (タイプ) | 192mW (タイプ) | ||||
| インターフェースの特徴: | WLED ドライバー 状態 | 物理型 | インターフェース位置 | |||
| 違う | 信号インターフェイスに含まれています | |||||
| 信号電源: | 入力電圧 | 入力電流 | 電力消費量 | |||
|---|---|---|---|---|---|---|
| 2.8/2.8V (タイプ) (IOVCC/VCC) | - | 30/36mW (タイプ/最大) | ||||
| インターフェースの特徴: | シグナルタイプ | 物理型 | インターフェース位置 | |||
| 8/9/16/18ビット8080並行 | FPC | - | ||||
| インターフェース詳細: | ブランド名 | モデル名 | 総額 | ピン | ピンピッチ | ピン構成 |
| 1個 | 24ピン | 0.5mm | ||||
RGB垂直ストライプでピクセルが配置されている.機械的な詳細については,アクティブエリアは36.72 ((W) × 48.96 ((H) mm,輪郭サイズは42.72 ((W) × 60.26 ((H) × 2.45 ((D) mm,表面処理はクリアTN,通常白色,伝達性LCM製品として,TM024HDH49は200 cd/m2のディスプレイ明るさ500:1伝達性コントラスト比,70/70/70/60 (Typ.) (CR≥10) (L/R/U/D) 視角, 6 時における最佳視方向,および 20 (Type.) ((Tr+Td) ms の応答時間.グレースケールまたはサブピクセルの明るさは,各点の 6 ビットグレースケール信号で決定されます.262Kの色パレットを提示するこの製品は,バックライトシステムとして1S4P WLEDを採用し,エッジライトタイプとして配置され,20K時間の作業寿命を持っています.外部バックライトドライバーが追加的に必要です.TM024HDH49は,信号入力システムとして8/9/16/18ビット8080平行を使用し,電源電圧2.8/2.8V (タイプ) の24ピンFPCで接続されています.
