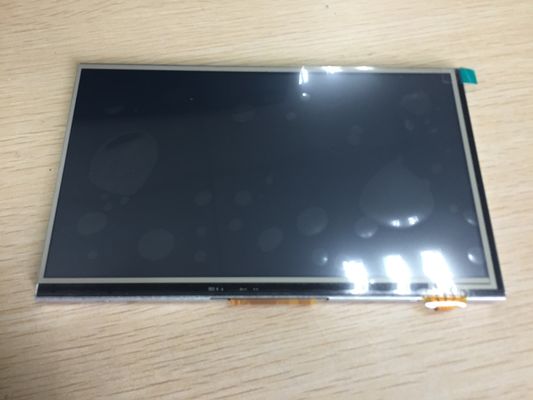

商品の詳細:
|
| モデル番号: | TM070RDHG71 | ブランド: | ティアンマ |
|---|---|---|---|
| サイズ: | 7.0インチ | 決議: | 800 (RGB) × 480, WVGA, 134PPI |
| 亮度: | 555 cd/m2 (タイプ) | 視角: | 88/88/88/88 （タイプ。） （CR≥10） |
| 温度範囲: | 動作温度: -20 ~ 70 °C; 保存温度: -30 ~ 80 °C | ランプタイプ: | WLED |
| シグナルインターフェイス: | LVDS | ||
| ハイライト: | QVGA TIANMA LCDのパネル,SVGA TIANMA LCDのパネル |
||
| 基本情報: | パネルのブランド | パネルモデル | TM070RDHG71 | |
|---|---|---|---|---|
| 横切りの大きさ | 7.0" | 適用する |
|
|
| パネルの種類 | a-Si TFT-LCD,LCM | モデル 偽名 | - | |
| 信頼性: | オペレーティングテンパー | -20 ~ 70 °C | 貯蔵温度 | -30 ~ 80 °C |
| ピクセルの特徴: | ピクセル形式 | 800 (RGB) × 480 [WVGA] | ドットピッチ | 0.0642×0.1790 mm (H×V) |
|---|---|---|---|---|
| 構成 | RGB垂直ストライプ | ピクセルピッチ | 0.1926×0.1790 mm (H×V) [134PPI] | |
| メカニカルサイズ: | ディスプレイエリア | 154.08×85.92mm (H×V) | ベゼル地域 | - |
| ディム・スクリーン | 164.9×100 mm (H×V) | 輪郭の深さ | 5.7±0.3mm | |
| 概要の特徴: | 形状因数 | 平直角 | オリエンテーション | 景観タイプ |
| アスペクト比 | 16:9 (H:V) | 形状スタイル | ||
| 穴と括弧: | 君と | |||
| その他の特徴: | 体重 | 156g (タイプ) | 表面 | アンチグラス |
| 基本情報 | 亮度 | 555 cd/m2 (タイプ) | コントラスト比 | 9001 (タイプ) (伝達) |
|---|---|---|---|---|
| 視角 | 88/88/88/88 (タイプ) CR≥10 | オプティカルモード | SFT,通常は黒色,伝達性 | |
| 見る方向 | シメトリ | 応答時間 | 30 (タイプ) (Tr+Td) (ms) | |
| カラーパフォーマンス: | 染色性 | Wx: はい0.308ワイ:0.332 | 色数 | 16.7M (8ビット) |
| 色温 | 6727K | ホワイト の 均一性 | 1.25/1.33 (タイプ/最大) 9ポイント | |
| 1931 カラー・ギャム: | NTSC比 | 71% | sRGB | 95%のカバー |
| アドビ RGB | 73%のカバー | DCI-P3 | 73%のカバー | |
| レック2020 | 53%のカバー | コメント | sRGB (Rec.709,BT.709),Rec.2020 (BT.2020) |
| フレーム周波数: | 60Hz |
|---|---|
| 逆スキャン: | はい (U/D,L/R) |
| D-IC 詳細: | COG 組み込み HX8282-A02 + HX8664-B |
| タイムコントローラー (T-CON): | 組み込みT-CON |
| バックライト 特徴: | ランプの形 | 配列 | ランプタイプ | WLED | 寿命 | 20K (タイプ) (時間) |
|---|---|---|---|---|---|---|
| 代替 | - | 総額 | 3S9P | 位置 | エンドライトタイプ | |
| ランプの電気: | 電圧入力 | 9.3±0.3V | 現在の入力 | 180mA (タイプ) | ||
| 消費量 | 1.67±0.05W | |||||
| インターフェースの特徴: | タイプ | 信号インターフェイスに含まれています | 位置 | - | ランプドライバー | 違う |
| 信号システム: | パラレルRGB (1 ch, 6/8 ビット) | 論理電圧 | 0≤VIL≤0.3VDD; 0.7VDD≤VIH≤VDD | |||
|---|---|---|---|---|---|---|
| 信号電源: | 電圧入力 | 3.3/11.9/20/-7V (VDD/AVDD/VGH/VGL) | 現在の入力 | - | ||

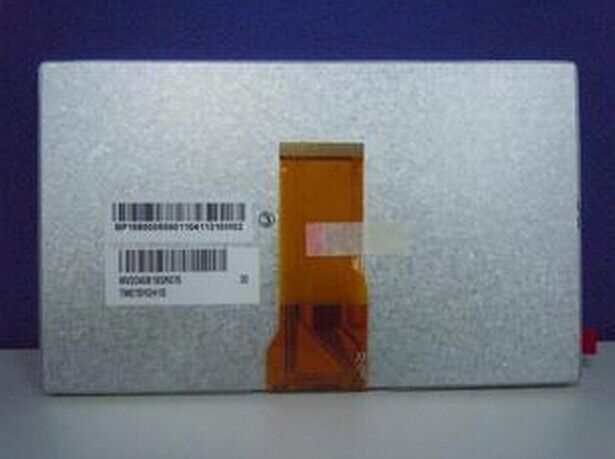

| インターフェースの特徴: | タイプ | FPC | 位置 | - | ||
| FPC 詳細: | ブランド | モデル | ピンピッチ | ピン | 総額 | 構成 |
| 0.5mm | 50ピン | 1個 | ||||
RGB垂直ストライプでピクセルが配置されている.機械的な詳細については,アクティブエリアは154.08 ((W) × 85.92 ((H) mm,輪郭サイズは164.9 ((W) × 100 ((H) × 6 ((D) mm,アントグレーの表面処理SFT,通常黒色,伝達型LCM製品として,TM070RDHG71は, 555 cd/m2のディスプレイ明るさ900:1の伝達コントラスト比率,88/88/88/88 (Type.) (CR≥10) (L/R/U/D) 視角, シメトリーの最佳視方向,および30 (Type.) ((Tr+Td) msの応答時間. グレースケールまたはサブピクセルの明るさは,各点の8ビットグレースケール信号で決定されます.16個のパレットで.7M色,また色域70% (NTSC) のパフォーマンス.この製品は,エッジライトタイプとして配置されたバックライトシステムとして3S9P WLEDを採用し,20K時間の作業寿命を持っています.外部バックライトドライバーが追加的に必要です.. TM070RDHG71は,50ピンのFPCで接続され,電源電圧が3.3/11.9/20/-7V (VDD/AVDD/VGH/VGL) である信号入力システムとして,並行RGB (1 ch, 6/8-bit) を使用しています.
