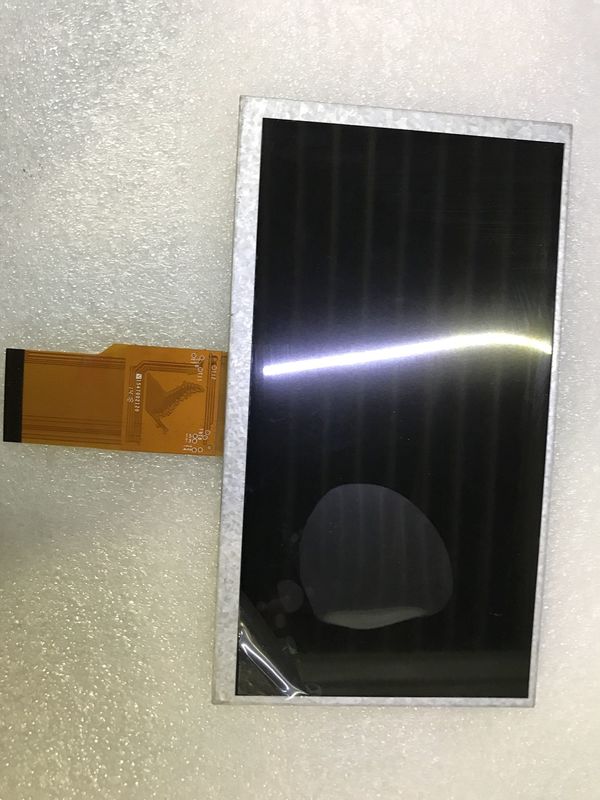

商品の詳細:
|

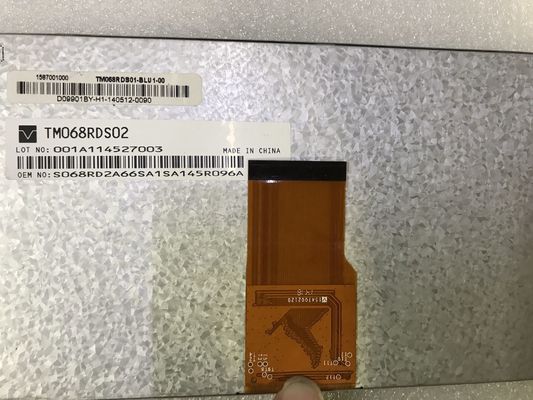

| モデル番号: | TM068RDS02 | ブランド: | AIVC |
|---|---|---|---|
| サイズ: | 6.8インチ | 決議: | 800 (RGB) × 480 (WVGA) 138PPI |
| 亮度: | 400cd/m2 | 視角: | 75/75/60/70 (タイプ) CR≥10 |
| 温度範囲: | 保存温度: -55 ~ 125 °C 動作温度: -40 ~ 85 °C | ||
| ハイライト: | LVDS TFT LCDの表示,CCFLのシャープTFT LCDの表示 |
||
| 基本情報 | 製造者 | パネルモデル | パネルの種類 | 偽名 |
|---|---|---|---|---|
| TM068RDS02 | a-Si TFT-LCD,LCM | - | ||
| 環境 | RoHS州 | オペレーティングテンパー | 貯蔵温度 | 振動レベル |
| -40 ~ 85 °C | -55 ~ 125 °C |
| 基本情報 | 照明度 (cd/m2) | 視角 (L/R/U/D) | 応答時間 (ms) |
|---|---|---|---|
| 400 (タイプ) | 75/75/60/70 (タイプ) (CR≥10) | 20 (タイプ) ((Tr+Td) | |
| 最良の眺め | 表示モード | コントラスト比 | |
| 12時 | TN 通常白色 伝播性 | 500: 1 (タイプ) (伝送) | |
| ディスプレイ色: | 色温 | 表示する色 | 白い座標 |
| 6645K | 16.7M (8ビット) | X: オーケー0.309◎ Y:0.335 | |
| 1931 カラー・ギャム: | NTSC比 | sRGBカバー | Adobe RGB カバー |
| 49% | 69% | 51% | |
| DCI-P3のカバー | Rec.2020 対象 | コメント | |
| 51% | 37% | sRGB (Rec.709,BT.709),Rec.2020 (BT.2020) | |
| 白色の変形: | 1.25/1.33 (タイプ/最大) 9ポイント | ||
| パネルのサイズ: | 6.8" | |||
|---|---|---|---|---|
| ピクセルの特徴: | ピクセル形式 | ピクセル構成 | ピクセルピッチ (mm) | ドットピッチ (mm) |
| 800 (RGB) × 480 [WVGA] | RGB垂直ストライプ | 0.18975×0.1660 [138PPI] | 0.06325×01660 | |
| メカニカルサイズ: | アクティブ エリア (mm) | ベゼル面積 (mm) | 輪郭の寸法 (mm) | 輪郭の深さ (mm) |
| 151.8 ((H) × 79.68 ((V) | 152.8 ((H) × 82.68 ((V) | 163 (H) × 91 (V) | 4.9/5.2 (タイプ/最大) mm | |
| 概要の特徴: | 形状因数 | オリエンテーション | アスペクト比 | 形状スタイル |
| 平直角 | 景観タイプ | 17:9 (H:V) | ||
| その他の詳細: | 体重 | パネルカバー | 治療法 | |
| 131g | - | アンチグラス | ||
| 逆スキャン: | はい (U/D,L/R) |
|---|---|
| 垂直周波数: | 60Hz |
| タイムコントローラー (T-CON): | 組み込みT-CON |
| ランプの特徴: | タイプ | 位置 | 量 | 形状 | 人生 (時間) | ランプ交換 |
|---|---|---|---|---|---|---|
| WLED | エンドライトタイプ | 3S7P | 配列 | 10K (分) | - | |
| WLED電気: | 電圧供給 | 現在の供給 | パワー | |||
| 9.6V (タイプ) | 140/200mA (タイプ/最大) | 1.34/1.92W (タイプ/最大) | ||||
| インターフェースの特徴: | 位置 | バックライトドライバー | タイプ | |||
| - | 違う | |||||
| パネル運転電動: | 電圧供給 | 現在の供給 | パワー | |||
|---|---|---|---|---|---|---|
| 3.3/10.5/20.0/-7.0V (タイプ) ((VCC/AVDD/VGH/VGL) | - | - | ||||
| ディスプレイ信号の電圧: | 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC | |||||
| インターフェースの特徴: | 位置 | シグナル | タイプ | |||
| - | TTL (1 ch, 8-bit) | FPC | ||||

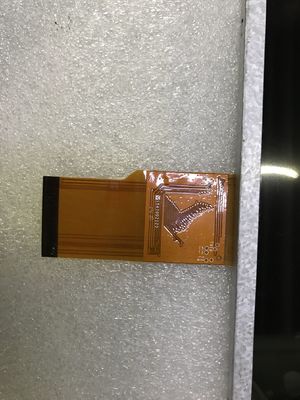

| FPC 詳細: | ブランド | モデル | ピンピッチ | ピン数 | 量 | 構成 |
| 0.5mm | 50ピン | 1個 | ||||
17:9 (W:H) のアスペクト比で,ピクセルはRGB垂直ストライプで配置されている.機械的な詳細については,アクティブエリアは151.8 ((W) × 79.68 ((H) mm,輪郭サイズは163 ((W) × 91 ((H) × 5.2 ((D) mm,視野の大きさは 152.8 ((W) × 82.68 ((H) mm,表面処理はアンティグラ,純重量は131g. TN,通常白,伝達性LCM製品として,TM068RDS02は400 cd/m2ディスプレイ明るさ500を提供することができます:1 伝達コントラスト比, 75/75/60/70 (タイプ) (CR≥10) (L/R/U/D) 視角,最も良い視方向は12時,応答時間は20 (タイプ) (Tr+Td) ms.グレースケールまたはサブピクセルの明るさは,各ドットのための8ビットグレースケール信号で決定されます色のパレットは167M色で,色域性能も49% (NTSC) である.この製品は,エッジライトタイプとして配置され,10K時間の作業寿命を持つバックライトシステムとして3S7P WLEDを採用しましたTM068RDS02は信号入力システムとしてTTL (1 ch, 8-bit) を利用し,電源電圧3.3/10.5/20の50ピンFPCで接続している.0/-7.0V (タイプ) ((VCC/AVDD/VGH/VGL)
