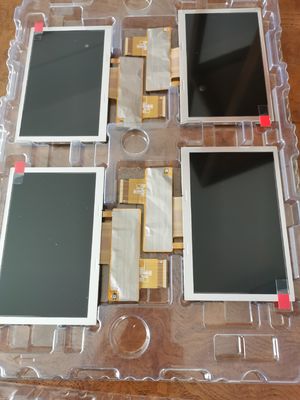

商品の詳細:
|
| ブランド: | ティアンマ | モデル番号: | TM050RDZG03 |
|---|---|---|---|
| サイズ: | 5.0インチ | 決議: | 800(RGB)×480 [WVGA] 188PPI |
| 視角: | 80/80/70/80 (タイプ) (CR≥10) | 亮度: | 1000cd/m2 |
| 温度範囲: | 作業温度: -30 ~ 85 °C; 貯蔵温度: -40 ~ 90 °C | シグナルインターフェイス: | LVDS |
| ハイライト: | LVDS TFT LCDの表示,CCFLのシャープTFT LCDの表示 |
||
| 基本情報: | パネルのブランド | パネルモデル | TM050RDZG03-00 | |
|---|---|---|---|---|
| 横切りの大きさ | 5.0" | 適用する | ||
| パネルの種類 | a-Si TFT-LCD,LCM | モデル 偽名 | - | |
| 信頼性: | オペレーティングテンパー | -30 ~ 85 °C | 貯蔵温度 | -40 ~ 90 °C |
| ピクセルの特徴: | ピクセル形式 | 800 (RGB) × 480 [WVGA] | ドットピッチ | 0.045×0.135 mm (H×V) |
|---|---|---|---|---|
| 構成 | RGB垂直ストライプ | ピクセルピッチ | 0.135×0.135 mm (H×V) [188PPI] | |
| メカニカルサイズ: | ディスプレイエリア | 108×64.8 mm (H×V) | ベゼル地域 | 111.1×67.9 mm (H×V) |
| ディム・スクリーン | 120.7×77.8mm (H×V) | 輪郭の深さ | 5.7±0.2mm | |
| 概要の特徴: | 形状因数 | 平直角 | オリエンテーション | 景観タイプ |
| アスペクト比 | 15:9 (H:V) | 形状スタイル | ||
| 穴と括弧: | 左側,右側のスライドに顔の固定穴 (4-Φ3.2) | |||
| その他の特徴: | 体重 | TBD | 表面 | アンチグラス |
| 基本情報 | 亮度 | 1000 cd/m2 (タイプ) | コントラスト比 | 7501 (タイプ) (伝達) |
|---|---|---|---|---|
| 視角 | 80/80/70/80 (タイプ) (CR≥10) | オプティカルモード | TN 通常白色 伝播性 | |
| 見る方向 | 12時 | 応答時間 | 20/30 (タイプ/最大) (Tr+Td) (ms) | |
| カラーパフォーマンス: | 染色性 | Wx: はい0.318ワイ:0.352 | 色数 | 16.7M (8ビット) |
| 色温 | 6101K | ホワイト の 均一性 | 1.25/1.33 (タイプ/最大) 9ポイント | |
| 1931 カラー・ギャム: | NTSC比 | 56% | sRGB | 76%のカバー |
| アドビ RGB | 58%のカバー | DCI-P3 | 58%のカバー | |
| レック2020 | 42%のカバー率 | コメント | sRGB (Rec.709,BT.709),Rec.2020 (BT.2020) | |
| ディスプレイ性能: | 外部からの視力 | 太陽光で読み取れる | 伝播性 |
| フレーム周波数: | 60Hz |
|---|---|
| 逆スキャン: | 違う |
| D-IC 詳細: | COG 組み込み HX8664-B00APD400-LT + HX8264-D03DPD400-A-LTP |
| タイムコントローラー (T-CON): | 組み込みT-CON |
| バックライト 特徴: | ランプの形 | 6本の弦 | ランプタイプ | WLED | 寿命 | 50K (タイプ) (時間) |
|---|---|---|---|---|---|---|
| 代替 | - | 総額 | 3S6P | 位置 | エンドライトタイプ | |
| ランプの電気: | 電圧入力 | 9.3±0.6V (タイプ) | 現在の入力 | 175mA (タイプ) | ||
| 消費量 | 1.628W (タイプ) | |||||
| インターフェースの特徴: | タイプ | 信号インターフェイスに含まれています | 位置 | - | ランプドライバー | |
| 信号システム: | パラレルRGB (1 ch, 8-bit) | 論理電圧 | 0≤VIL≤0.3VDD; 0.7VDD≤VIH≤VDD | |||
|---|---|---|---|---|---|---|
| 信号電源: | 電圧入力 | 3.3V (タイプ) | 現在の入力 | - | ||
| 消費量 | 320mW (タイプ) | |||||
| インターフェースの特徴: | タイプ | FPC | 位置 | - | ||
| FPC 詳細: | ブランド | モデル | ピンピッチ | ピン | 総額 | 構成 |
| 0.5mm | 40ピン | 1個 | ||||

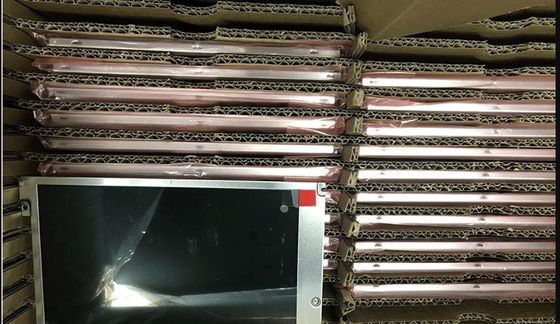

| 箱型 | PC/箱 | 箱 Qty | パッケージ LWH (mm) | G.W (kg) | 容量 (m3) | コメント |
| カートン | 72 | 1 | 395×290×315 | 8.84 | 0.0361 | |
| パレット | 2304 | 32 | 1200×800×NA | N/A | N/A |
RGB垂直ストライプでピクセルが配置されている.機械的な詳細については,アクティブエリアは108 ((W) × 64.8 ((H) mm,輪郭サイズは120.7 ((W) × 77.8 ((H) × 5.9 ((D) mm,ビューエリアサイズは111.1 ((W) × 67.9 ((H) mmTN,通常白色,伝達性LCM製品として,TM050RDZG03-00は1000 cd/m2のディスプレイ明るさ750を提供することができます:1 伝達コントラスト比, 80/80/70/80 (タイプ) (CR≥10) (L/R/U/D) 視角, 12時最佳視方向,応答時間 20/30 (タイプ/最大) (Tr+Td) msグレースケールまたはサブピクセルの明るさは,各ドットのための8ビットグレースケール信号で決定されます色のパレットは16.7M色で,色域の性能も50% (NTSC) である.この製品は,エッジライトタイプとして配置され,50K時間の作業寿命を持つバックライトシステムとして3S6P WLEDを採用. TM050RDZG03-00は,信号入力システムとしてパラレルRGB (1 ch, 8-bit) を利用し,電源電圧 3.3V (Type.) の40ピンFPCで接続されている.
