商品の詳細:
|
| 横切りの大きさ: | 15.6」 | モデル: | LQ156T3LW03 |
|---|---|---|---|
| ピクセル フォーマット: | 1366 (RGB) × 768 (WXGA) 100PPI | 照明度: | 400 cd/mの² （タイプ。） |
| 視角: | 85/85/85/85 （タイプ。） （CR≥10） | 光源: | WLED,70K時間, LEDドライバー |
| インターフェースタイプ: | LVDS （1 CH、8ビット）、30台のピン コネクタ | 環境: | 作業温度: -20 ~ 70 °C; 貯蔵温度: -25 ~ 70 °C |
| ハイライト: | XGA産業LCDのパネル,SVGAのシャープTFT LCDスクリーン |
||
LQ156シリーズ LQ156T3LW03 LQ156T3LW02 LQ156M3LW01
| 基本情報 | ブランド | モデル | タイプ | モデル 偽名 |
|---|---|---|---|---|
| シャープ | LQ156T3LW03 | a-Si TFT-LCD,LCM | - | |
| 信頼性: | RoHS | 動作温度 | 貯蔵温度 | 振動抵抗 |
| -20 ~ 70 °C | -25 ~ 70 °C | - |
| パネルのサイズ: | 15.6インチ | |||
|---|---|---|---|---|
| ピクセルの特徴: | 決議 | ピクセル配置 | ドットピッチ (W×H) | ピクセルピッチ (W×H) |
| 1366 (RGB) × 768,WXGA | RGB垂直ストライプ | 0.084×0.252mm | 0.252×0.252 mm [100PPI] | |
| メカニカルサイズ: | アクティブエリア (W×H) | ベゼル面積 (W×H) | 輪郭の寸法 (W×H) | 輪郭の深さ |
| 344.232×193.536mm | - | 363.8×215.9mm | 10.8 (タイプ) mm | |
| 概要の特徴: | フォームスタイル | アスペクト比 | オリエンテーション | 形状スタイル |
| 平直角 | 16:9 (W: H) | 景観タイプ | ||
| 固定: | 左側,右側のベーゼルに横のマウントホール (4-M3) | |||
| その他の特徴: | パネルカバー | 体重 | 表面 | |
| - | 950g (最大) | ハードコーティング (2H) | ||
| 基本情報 | 亮度 | 動作モード | コントラスト比 |
|---|---|---|---|
| 400 cd/m2 (タイプ) | ASV,通常は黒色,伝播する | 10001 (タイプ) (伝達) | |
| 視角 (L/R/U/D) | 見る方向 | 応答速度 | |
| 85/85/85/85 (タイプ) CR≥10 | シメトリ | 35 (タイプ) (Tr+Td) (ms) | |
| ディスプレイ色: | 色温 | 色数 | 白色 色素性 |
| 6423K | 16.2M (6ビット+FRC) | X: オーケー0.313◎ Y:0.337 | |
| 1931 カラー・ガムルト: | NTSC比 | sRGBカバー | Adobe RGB カバー |
| 77% | 96% | 75% | |
| DCI-P3のカバー | Rec.2020 対象 | コメント | |
| 80% | 58% | sRGB (Rec.709,BT.709),Rec.2020 (BT.2020) | |
| 照明の変動: | 1.43 (最大5ポイント) | ||
| 電力消費: | 16.9W (タイプ) |
|---|---|
| フレームレート: | 60Hz |
| 信号電源: | 現在の入力 | 電圧入力 | 消費量 | |||
|---|---|---|---|---|---|---|
| 260/440mA (タイプ/最大) | 5.0V (タイプ) | 1.3W (タイプ) | ||||
| インターフェースの特徴: | 位置 | タイプ | インターフェース | |||
| コネクタ | LVDS (1 ch, 8-bit) | |||||
| 信号インターフェース: | ブランド | モデル | 総額 | ピンピッチ | ピン | ピン割り当て |
| JAE | FI-XB30SSRLA-HF16 | 1個 | 1.0 mm | 30ピン | ||
| バックライト 特徴: | タイプ | 位置 | 形状 | 総額 | 人生 (時間) | 代替 |
|---|---|---|---|---|---|---|
| WLED | エンドライトタイプ | - | - | 70K (タイプ) | - | |
| インターフェースの特徴: | 位置 | タイプ | WLEDドライバー | |||
| コネクタ | LEDドライバーで | |||||
| インターフェースの詳細 | ブランド | モデル | 総額 | ピンピッチ | ピン | ピン割り当て |
| JST | SM06B-SHLS-TF | 1個 | 1.0 mm | 6ピン | ||
| 運転手電気: | 現在の入力 | 電圧入力 | 消費量 | |||
| 1.3/1.5A (タイプ/最大) | 12.0V (タイプ) | 15.6W (タイプ) | ||||

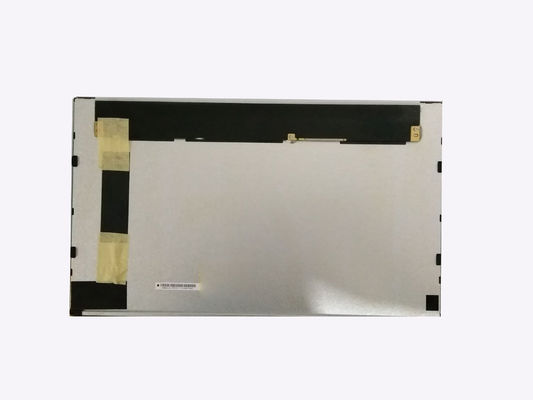

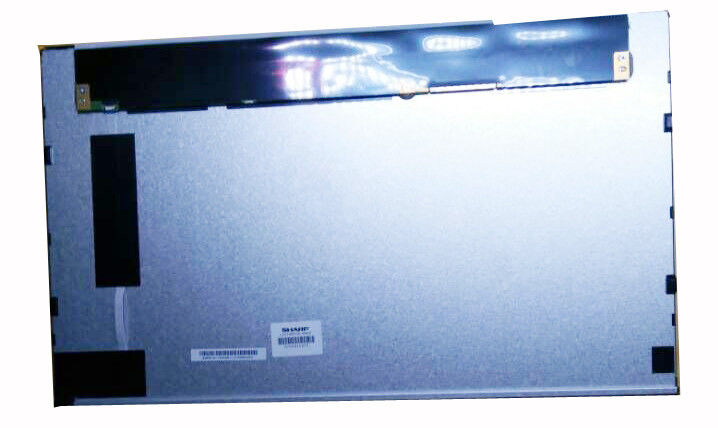

LQ156T3LW03はディスプレイをサポートします1366 (RGB) × 768WXGA (WXGA) は16:9 (W:H) のアスペクト比で,ピクセルはRGB垂直ストライプで配置されている.機械的な詳細については,アクティブエリアは344.232 ((W) × 193.536 ((H) mm,輪郭サイズは363.8 ((W) × 215である.9 ((H) mmハードコーティング (2H) の表面処理,純重量950g (最大). ASV,通常ブラック,伝達型LCM製品として,LQ156T3LW03は400cd/m2のディスプレイ明るさ1000を提供することができます:1 伝達コントラスト比, 85/85/85/85 (タイプ) (CR≥10) (L/R/U/D) 視角,対称性に関する最良の視方向,応答時間35 (タイプ) (Tr+Td) ms灰色スケールまたはサブピクセルの明るさは,各ドットに対して6ビット + FRC灰色スケール信号で決定されます.色のパレットは 16.2M であり,色域の性能も 76% (NTSC) である.
