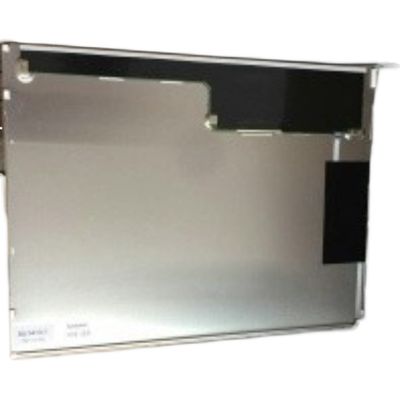

商品の詳細:
|
| パネルのサイズ: | 15.0」 | パネルモデル: | LQ150X1LX9A |
|---|---|---|---|
| 決議: | 1024 (RGB) × 768,XGA,85PPI | パネルの種類: | a-Si TFT-LCD,LCM |
| 亮度: | 400 cd/m2 (タイプ) | 視角: | 85/85/85/85 (タイプ) CR≥10 |
| 表面: | アンチグラス (Haze 3%),ハードコーティング (3H) | ランプタイプ: | WLED,70K時間, LEDドライバー |
| シグナルインターフェース: | LVDS (1 ch, 8-bit) 20ピン コネクタ | 環境: | 動作温度: -20 ~ 70 °C; 貯蔵温度: -25 ~ 70 °C |
| ハイライト: | XGA産業LCDのパネル,SVGAのシャープTFT LCDスクリーン |
||
LQ150シリーズ LQ150X1LX9A LQ150X1LX96 LQ150X1LX95
| 基本情報 | 製造者 | パネルモデル | パネルの種類 | 偽名 |
|---|---|---|---|---|
| シャープ | LQ150X1LX9A | a-Si TFT-LCD,LCM | - | |
| 環境 | RoHS州 | オペレーティングテンパー | 貯蔵温度 | 振動レベル |
| -20 ~ 70 °C | -25 ~ 70 °C |
| 基本情報 | 照明度 (cd/m2) | 視角 (L/R/U/D) | 応答時間 (ms) |
|---|---|---|---|
| 400 (タイプ) | 85/85/85/85 (タイプ) (CR≥10) | 35 (タイプ) ((Tr+Td) | |
| 最良の眺め | 表示モード | コントラスト比 | |
| シメトリ | ASV,通常は黒色,伝播する | 1500: 1 (タイプ) (伝送) | |
| ディスプレイ色: | 色温 | 表示する色 | 白い座標 |
| 7274K | 16.2M (6ビット+FRC) | X: オーケー0.300◎ Y:0.325 | |
| 1931 カラー・ガムルト: | NTSC比 | sRGBカバー | Adobe RGB カバー |
| 70% | 91% | 72% | |
| DCI-P3のカバー | Rec.2020 対象 | コメント | |
| 73% | 53% | sRGB (Rec.709,BT.709),Rec.2020 (BT.2020) | |
| 白色の変形: | 1.33 (最大5ポイント) | ||
| パネルのサイズ: | 15.0" | |||
|---|---|---|---|---|
| ピクセルの特徴: | ピクセル形式 | ピクセル構成 | ピクセルピッチ (mm) | ドットピッチ (mm) |
| 1024 (RGB) × 768 (XGA) | RGB垂直ストライプ | 0.297×0.297 [85PPI] | 0.099×0297 | |
| メカニカルサイズ: | アクティブ エリア (mm) | ベゼル面積 (mm) | 輪郭の寸法 (mm) | 輪郭の深さ (mm) |
| 304.128 ((H) × 228.096 ((V) | 307.4 ((H) × 231.3 ((V) | 326.5 (H) × 253.5 (V) | 9.6±0.5mm | |
| 概要の特徴: | 形状因数 | オリエンテーション | アスペクト比 | 形状スタイル |
| 平直角 | 景観タイプ | 4(H:V) | ||
| 設置: | 左側,右側のベーゼルに横のマウントホール (4-M3) | |||
| その他の詳細: | 体重 | パネルカバー | 治療法 | |
| 950g (最大) | - | アンチグラス (Haze 3%),ハードコーティング (3H) | ||
| 逆スキャン: | はい (180°) |
|---|---|
| 垂直周波数: | 60Hz |
| ランプの特徴: | タイプ | 位置 | 量 | 形状 | 人生 (時間) | ランプ交換 |
|---|---|---|---|---|---|---|
| WLED | エンドライトタイプ | - | - | 70K (タイプ) | 交換可能 | |
| インターフェースの特徴: | 位置 | バックライトドライバー | タイプ | |||
| - | LEDドライバーで | コネクタ | ||||
| インターフェース詳細: | ブランド | モデル | ピンピッチ | ピン数 | 量 | 構成 |
| JST | SM06B-SHLS-TF | 1.0 mm | 6ピン | 1個 | ||
| 運転手電気: | 電圧供給 | 現在の供給 | 電力消費量 | |||
| 12.0V (タイプ) | 0.73/1.1A (タイプ/最大) | - | ||||
| パネル運転電動: | 電圧供給 | 現在の供給 | パワー | |||
|---|---|---|---|---|---|---|
| 3.3V (タイプ) | 380/500mA (タイプ/最大) | - | ||||
| インターフェースの特徴: | 位置 | シグナル | タイプ | |||
| - | LVDS (1 ch, 8-bit) | コネクタ | ||||
| コネクタの詳細: | ブランド | モデル | ピンピッチ | ピン数 | 量 | 構成 |
| HRS | DF14H-20P-1.25H | 1.25mm | 20ピン | 1個 | LVDS-20P1C8B-010G | |
LQ150X1LX9Aは表示をサポートします1024 (RGB) × 768(XGA) の4:3 (W:H) のアスペクト比で,ピクセルはRGB垂直ストライプで配置されている.機械的な詳細については,アクティブエリアは304.128 ((W) × 228.096 ((H) mm,輪郭サイズは326.5 ((W) × 253である.5 ((H) × 10.1 ((D) mm,視野の大きさは307.4 ((W) × 231.3 ((H) mm,表面処理はアンティグラス (Haze 3%),ハードコーティング (3H),純重量は950g (最大). ASVとして,通常はブラック,伝達性LCM製品,LQ150X1LX9Aは 400 cd/m2のディスプレイ明るさ 1500 を提供することができます1 伝達コントラスト比 85/85/85/85 (タイプ) (CR≥10) (L/R/U/D) 視角,シメトリーの最佳視方向,応答時間 35 (タイプ) (Tr+Td) ms灰色スケールまたはサブピクセルの明るさは,各ドットに対して6ビット + FRC灰色スケール信号で決定されます.色のパレットは 16.2M であり,色域の 70% (NTSC) のパフォーマンスも得られます.この製品では,バックライトシステムとしてWLEDを採用し,エッジライトタイプとして配置され,70K時間の作業寿命があります.LQ150X1LX9Aは,LVDS (1 ch, 8-bit) を信号入力システムとして利用し,電源電圧3.3V (Type.) の20ピンのコネクタで接続されています.
