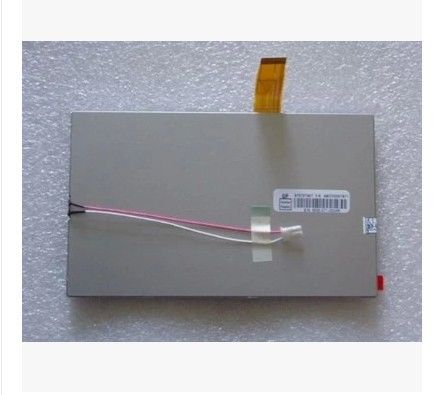

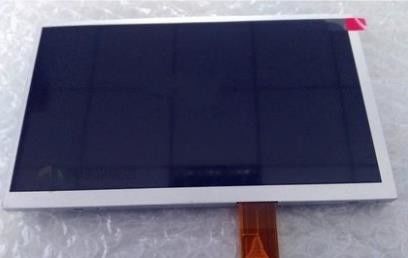

商品の詳細:
|
| モデル番号: | AT070TN07 V.B | ブランド: | INNOLUX |
|---|---|---|---|
| サイズ: | 7.0インチ | 決議: | 480(RGB)×234、76PPI |
| 亮度: | 350cd/m2 | 見方 英語: | 60/60/40/60 (タイプ) CR≥10 |
| ランプタイプ: | WLED | 温度範囲: | 作業温度: -30 ~ 85 °C; 保存温度: -30 ~ 85 °C |
| ハイライト: | CCFL TFT LCDスクリーン,SVGAのシャープLCDの表示 |
||
| 基本情報 | ブランド | モデル | タイプ | モデル 偽名 |
|---|---|---|---|---|
| AT070TN07 V.B | a-Si TFT-LCD,LCM | AT070TN07 VB | ||
| 信頼性: | RoHS | 動作温度 | 貯蔵温度 | 振動抵抗 |
| -30 ~ 85 °C | -30 ~ 85 °C |
| パネルのサイズ: | 7.0インチ | |||
|---|---|---|---|---|
| ピクセルの特徴: | 決議 | ピクセル配置 | ドットピッチ (W×H) | ピクセルピッチ (W×H) |
| 480 (RGB) × 234 | RGB垂直ストライプ | 0.107×0.370mm | 0.321×0.370mm [76PPI] | |
| メカニカルサイズ: | アクティブエリア (W×H) | ベゼル面積 (W×H) | 輪郭の寸法 (W×H) | 輪郭の深さ |
| 154.08×86.58mm | 156.5×89.00 mm | 164.9×100 mm | 5.7±0.3mm | |
| 概要の特徴: | フォームスタイル | アスペクト比 | オリエンテーション | 形状スタイル |
| 平直角 | 16:9 (W: H) | 景観タイプ | ||
| 固定: | 持っていない | |||
| その他の特徴: | パネルカバー | 体重 | 表面 | |
| - | 163g (タイプ) | アンチグラス | ||
| 基本情報 | 亮度 | 動作モード | コントラスト比 |
|---|---|---|---|
| 350 cd/m2 (タイプ) | TN 通常白色 伝播性 | 3001 (タイプ) (伝達) | |
| 視角 (L/R/U/D) | 見る方向 | 応答速度 | |
| 60/60/40/60 (タイプ) CR≥10 | 6時 | 15/20 (タイプ) (Tr/Td) (ms) | |
| ディスプレイ色: | 色温 | 色数 | 白色 色素性 |
| 6638K | フルカラー | X: オーケー0.310◎ Y:0.330 | |
| 照明の変動: | 1.33/1.43 (タイプ/最大) 9ポイント | ||
| 電力消費: | 1.227W (タイプ) |
|---|---|
| 逆スキャン: | はい (U/D,L/R) |
| タイムコントローラー (T-CON): | 外部T-CONが必要 |
| 信号電源: | 現在の入力 | 電圧入力 | 消費量 | |||
|---|---|---|---|---|---|---|
| (NA/3.0)/17/0.2/0.8mA (タイプ) ((ICC/IDD/IGH/IGL) | (3.3/5.0)/5.0/15.0/-10.0V (タイプ) ((VCC/AVDD/VGH/VGL) | 111mW (タイプ) | ||||
| インターフェースの特徴: | 位置 | タイプ | インターフェース | |||
| - | FPC | TFT 特定アナログ RGB | ||||
| 信号インターフェース: | ブランド | モデル | 総額 | ピンピッチ | ピン | ピン割り当て |
| 1個 | 0.5mm | 26ピン | ||||
| バックライト 特徴: | タイプ | 位置 | 形状 | 総額 | 人生 (時間) | 代替 |
|---|---|---|---|---|---|---|
| WLED | エンドライトタイプ | 配列 | 3S6P | 20K (分) | - | |
| WLED電気: | 現在の入力 | 電圧入力 | 消費量 | |||
| 120±12mA | 8.4/9.3/10.5V (分/タイプ/最大) | 1.116W (タイプ) | ||||
| インターフェースの特徴: | 位置 | タイプ | WLEDドライバー | |||
| - | コネクタ | 違う | ||||
| インターフェースの詳細 | ブランド | モデル | 総額 | ピンピッチ | ピン | ピン割り当て |
| JST | BHSR-02VS-1 | 1個 | 3.5mm | 2ピン | BLE-2PINS-AC | |
| 箱型 | PC/箱 | 箱 Qty | パッケージ LWH (mm) | G.W (kg) | 容量 (m3) | コメント |
| カートン | 50 | 1 | 530×355×255 | 10.61 | 0.0480 | |
| パレット | 1500 | 30 | N/A | N/A | N/A |
2009年8月21日にリリースされたFinal Ver01のバージョンのデータシートによると,AT070TN07 V.Bは16:9 (W:H) の側面比で480 (RGB) × 234のディスプレイをサポートしています.ピクセルはRGB垂直ストライプで配置されています機械的な詳細については,アクティブエリアは154.08 (W) × 86.58 (H) mm,輪郭サイズは164.9 (W) × 100 (H) × 6 (D) mm,ビューエリアサイズは156.5 (W) × 89.00 (H) mm,表面処理はアンティグラ,純重量163g (タイプ).) TN,通常白色,伝導性LCM製品として,AT070TN07 V.Bは350 cd/m2のディスプレイ明るさ300:1の伝導性コントラスト比,60/60/40/60 (タイプ) (L/R/U/D) の視角,視界は6時に,および 15/20 (Type.) ((Tr/Td) ms の応答時間,したがってフルカラー色のパレットを提示する.この製品は,エッジライトタイプとして配置され,20K時間の作業寿命を持つバックライトシステムとして3S6P WLEDを採用AT070TN07 V.Bは,信号入力システムとしてTFTスペシフィックアナログRGBを使用し,電源電圧3.3/5の26ピンFPCで接続されています..0)/5.0/15.0/-10.0V (タイプ) ((VCC/AVDD/VGH/VGL). AT070TN07 V.B の最新製品詳細については,Panelook に記載されているデータシートを参照することを強くお勧めします.Innolux またはその販売業者と連絡してください.パネルークの技術者によってデータシートに従って入力されます
