商品の詳細:
|
| パネルモデル: | LQ121S1DG61 | パネルのサイズ: | 12.1inch |
|---|---|---|---|
| 亮度: | 450 cd/mの² （タイプ。） | 決議: | 800 (RGB) × 600,SVGA,82PPI |
| シグナルインターフェース: | パラレル RGB (1 ch, 6-bit),41ピン コネクタ | ランプタイプ: | 2台 CCFL 50K時間 運転手なし |
| 視角: | 70/70/50/60 | 環境: | 動作温度: -30 ~ 80 °C; 保存温度: -30 ~ 80 °C |
| ハイライト: | LVDS TFT LCDの表示,WLEDの高い明るさLCDの表示 |
||
LQ121シリーズLQ121S1DG81 LQ121S1DG61 LQ121S1DG49 LQ121S1DG43 LQ121S1DG42
| パネルのサイズ: | 12.1インチ | |||
|---|---|---|---|---|
| ピクセルの特徴: | 決議 | ピクセル配置 | ドットピッチ (W×H) | ピクセルピッチ (W×H) |
| 800 (RGB) × 600,SVGA | RGB垂直ストライプ | 0.1025×0.3075mm | 0.3075×0.3075 mm [82PPI] | |
| メカニカルサイズ: | アクティブエリア (W×H) | ベゼル面積 (W×H) | 輪郭の寸法 (W×H) | 輪郭の深さ |
| 246×184.5mm | 249.0×187.5mm | 276×209mm | 11.0 (最大) mm | |
| 概要の特徴: | フォームスタイル | アスペクト比 | オリエンテーション | 形状スタイル |
| 平直角 | 4(W: H) | 景観タイプ | ||
| 固定: | 顔の固定穴 (2-Φ3.4, 2-R1.7) 左側,右側の枠 | |||
| その他の特徴: | パネルカバー | 体重 | 表面 | |
| - | 800g (最大) | アンチグレー,ハードコーティング (3H) | ||
| 基本情報 | 亮度 | 動作モード | コントラスト比 |
|---|---|---|---|
| 450 cd/m2 (タイプ) | TN 通常白色 伝播性 | 6001 (タイプ) (伝達) | |
| 視角 (L/R/U/D) | 見る方向 | 応答速度 | |
| 70/70/50/60 (タイプ) (CR≥10) | 6時 | 10/25 (タイプ) (Tr/Td) (ms) | |
| ディスプレイ色: | 色温 | 色数 | 白色 色素性 |
| 6485K | 262K (6ビット) | X: オーケー0.313◎ Y:0.329 | |
| 1931 カラー・ガムルト: | NTSC比 | sRGBカバー | Adobe RGB カバー |
| 44% | 60% | 46% | |
| DCI-P3のカバー | Rec.2020 対象 | コメント | |
| 45% | 33% | sRGB (Rec.709,BT.709),Rec.2020 (BT.2020) | |
| 照明の変動: | 1.35 (最大5ポイント) | ||
| 信号電源: | 現在の入力 | 電圧入力 | 消費量 | |||
|---|---|---|---|---|---|---|
| 380/230mA (タイプ) (ICC) | 3.3/5.0V (タイプ) (VCC) | - | ||||
| ディスプレイ信号の電圧: | VIL≤0.8V; 2.1V≤VIH | |||||
| インターフェースの特徴: | 位置 | タイプ | インターフェース | |||
| - | コネクタ | パラレルRGB (1 ch,6 bit) | ||||
| 信号インターフェース: | ブランド | モデル | 総額 | ピンピッチ | ピン | ピン割り当て |
| 1個 | 1.0 mm | 41ピン | DRGB-41P1C6B-010A | |||
| バックライト 特徴: | タイプ | 位置 | 形状 | 総額 | 人生 (時間) | 代替 |
|---|---|---|---|---|---|---|
| CCFL | エンドライトタイプ (上側) | ストレート | 2個 | 50K (分) | 交換可能 (LQ0DDB5399) | |
| CCFL電気: | 現在の入力 | 電圧入力 | 消費量 | |||
| 3.0/6.0/6.5mA (分/タイプ/最大) | 583V (タイプ) | 7.0W (タイプ) | ||||
| オンする電圧 | ランプの周波数 | |||||
| 1300V (最大) (Ta=-30°C) | 40/60/70KHz (分/タイプ/最大) | |||||
| インターフェースの特徴: | 位置 | タイプ | CCFLドライバー | |||
| - | コネクタ | 違う | ||||
| インターフェースの詳細 | ブランド | モデル | 総額 | ピンピッチ | ピン | ピン割り当て |
| JST | BHR-02(8.0) VS-1N | 2個 | 8.0 mm | 2ピン | BLL-2PINS-HL | |

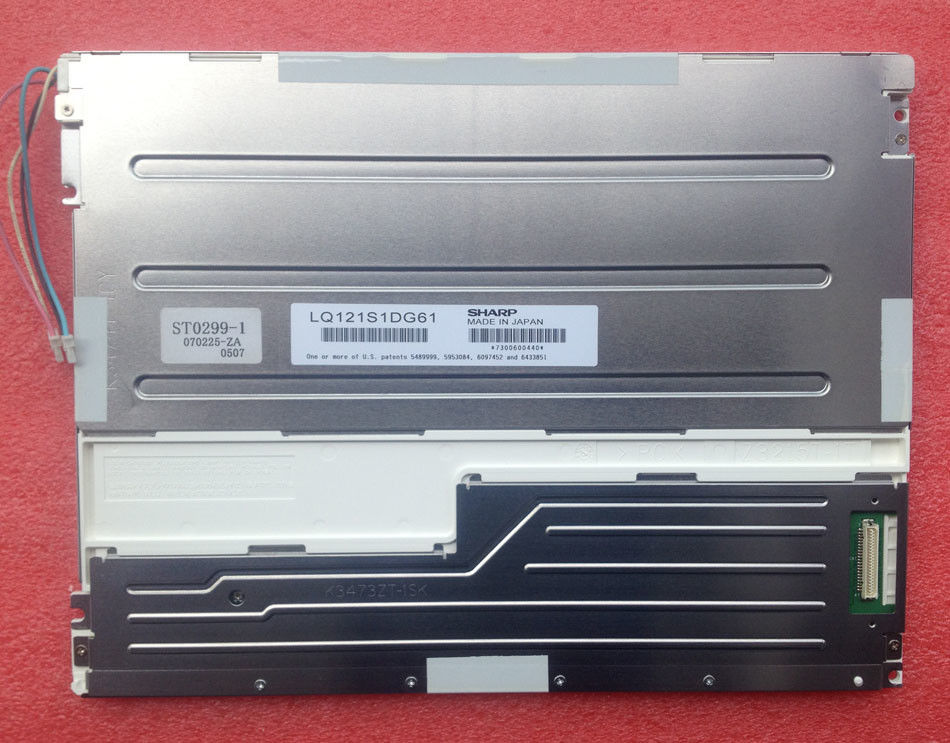

LQ121S1DG61はディスプレイをサポートします800 (RGB) × 600(SVGA) の4:3 (W:H) のアスペクト比で,ピクセルはRGB垂直ストライプで配置されている.機械的な詳細については,アクティブエリアは246 ((W) × 184.5 ((H) mm,276 (W) × 209 (H) × 11 (D) mmの輪郭サイズ表面処理はアンティグラ,ハードコーティング (3H),純重量は800g (最大). TN,通常白色,伝達性LCM製品として,LQ121S1DG61は, 450 cd/m2のディスプレイ明るさ 600を提供することができます1 伝達コントラスト比,70/70/50/60 (タイプ) (CR≥10) (L/R/U/D) 視角,ベスト視方向は6時,応答時間は10/25 (タイプ) (Tr/Td) msグレースケールまたはサブピクセルの明るさは,各ドットのための6ビットグレースケール信号で決定されます,したがって262Kの色パレットを提示し,また色域の性能が44% (NTSC) である.この製品は,エッジライトタイプ (上側) として配置され,50K時間の作業寿命を持つバックライト systermとして2pcsCCFLを採用,外部のバックライトドライバーが追加的に必要です.
