商品の詳細:
|
| パネルのブランド: | 鋭い | パネルモデル: | LQ104V1LG61 |
|---|---|---|---|
| 亮度: | 450cd/m² | パネルのサイズ: | 10.4」 |
| シグナルインターフェース: | LVDS （1つのCHの6ビット）、20台のピン コネクタ | ランプタイプ: | 2台 CCFL 50K時間 運転手なし |
| 決議: | 640 (RGB) × 480,VGA,76PPI | 環境: | 動作温度: -30 ~ 80 °C; 保存温度: -30 ~ 80 °C; 振動レベル: 2.0G (19.6 m/s2) |
| ハイライト: | LVDS TFT LCDの表示,WLEDの高い明るさLCDの表示 |
||
LQ104シリーズ LQ104V7DS01 LQ104V1LG92 LQ104V1LG81 LQ104V1LG61
| ピクセルの特徴: | 決議 | 640 (RGB) × 480,VGA | ドットピッチ (mm) | 0.110×0.330 (H×V) |
|---|---|---|---|---|
| ピクセル形式 | RGB垂直ストライプ | ピクセルピッチ (mm) | 0.330×0.330 (H×V) [76PPI] | |
| メカニカルサイズ: | アクティブ エリア (mm) | 211.2 (H) × 158.4 (V) | ベゼル面積 (mm) | 214.6 ((H) × 162.4 ((V) |
| 輪郭 薄い | 246.5 ((H) × 179.4 ((V) | 深さ (mm) | 13.7 (最大) | |
| 概要の特徴: | フォームスタイル | 平直角 | 輪郭形状 | |
| アスペクト比 | 4(H:V) | オリエンテーション | 景観タイプ | |
| 設置: | 顔の固定穴 (2-Φ3.4, 2-R1.7×4.4) 左側,右側の枠 | |||
| 他のスペック: | 体重 | 620g (最大) | 治療法 | アンチグレー,ハードコーティング (3H) |
| 基本情報 | 照明度 (cd/m2) | 450 (タイプ) | コントラスト比 | 6001 (タイプ) (伝達) |
|---|---|---|---|---|
| 視角 | 70/70/50/60 (タイプ) (CR≥10) | 表示モード | TN 通常白色 伝播性 | |
| 最良の眺め | 6時 | 応答 (ms) | 10/25 (タイプ) (Tr/Td) | |
| カラーパフォーマンス: | 白い座標 | X: オーケー0.313◎ Y:0.329 | 表示する色 | 262K (6ビット) |
| 色温 | 6485K | ホワイト の 均一性 | 1.35 (最大5ポイント) | |
| 1931 カラー・ガムルト: | NTSC比 | 43% | sRGB | 60%のカバー |
| アドビ RGB | 45%のカバー | DCI-P3 | 45%のカバー | |
| レック2020 | 32%のカバー | コメント | sRGB (Rec.709,BT.709),Rec.2020 (BT.2020) |
| フレームレート: | 60Hz |
|---|---|
| 逆スキャン: | はい (U/D,L/R) |
| 電力消費: | 6.3W |
| 信号電源: | 電圧供給 | 3.3/5.0V (タイプ) | 現在の供給 | 200/130mA (タイプ) (3.3V/5.0V) | ||
|---|---|---|---|---|---|---|
| 信号タイプ: | LVDS (1 ch,6 ビット) | 信号電圧 | - | |||
| インターフェースの特徴: | 位置 | - | タイプ | コネクタ | ||
| インターフェース詳細: | ブランド | モデル | 量 | ピン | ピッチ | ピン構成 |
| 1個 | 20ピン | 1.25mm | LVDS-20P1C6B-070D | |||
| バックライト 特徴: | 形状 | ストレート | タイプ | CCFL | 位置 | エンドライトタイプ (上側) |
|---|---|---|---|---|---|---|
| 代替 | 交換可能 | 量 | 2個 | 寿命 | 50K (分) (時間) | |
| ランプの電気: | 電圧供給 | 470V (タイプ) | 現在の供給 | 3.0/6.0/6.5mA (分/タイプ/最大) | ||
| 頻度 | 35/60/70KHz (分/タイプ/最大) | 起動電圧 | TBD | |||
| 消費量 | 5.64W (タイプ) | |||||
| インターフェースの特徴: | 位置 | - | タイプ | コネクタ | ||
| インターフェース詳細: | ブランド | モデル | 量 | ピン | ピッチ | ピン構成 |
| JST | BHR-02(8.0) VS-1N | 2個 | 2ピン | 8.0 mm | BLL-2PINS-HL | |
| バックライトドライバー: | 違う | |||||

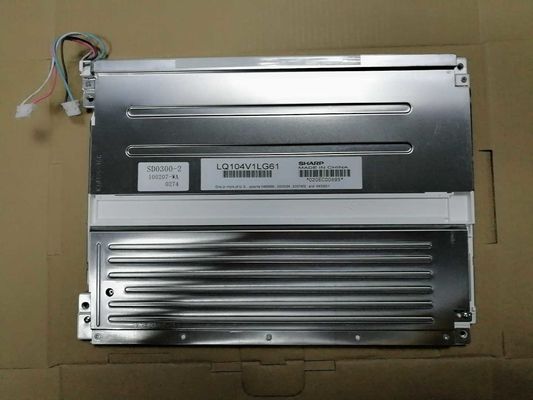

LQ104V1LG61は表示をサポートします640 (RGB) × 480(VGA) の4:3 (W:H) のアスペクト比で,ピクセルはRGB垂直ストライプで配置されている.機械的な詳細については,アクティブエリアは211.2 ((W) × 158.4 ((H) mm,輪郭サイズは246.5 ((W) × 179.4 ((H) × 13である..7 (D) mm,視界面の大きさは214.6 (W) ×162.4 (H) mm,表面処理はアンティグラ,ハードコーティング (3H),純重量は620g (最大). TN,通常白,伝達性LCM製品として,LQ104V1LG61は, 450 cd/m2のディスプレイ明るさ 600 を提供することができます1 伝達コントラスト比,70/70/50/60 (タイプ) (CR≥10) (L/R/U/D) 視角,ベスト視方向は6時,応答時間は10/25 (タイプ) (Tr/Td) msグレースケールまたはサブピクセルの明るさは,各ドットのための6ビットグレースケール信号で決定されます,したがって262Kの色パレットを提示し,また色域の43% (NTSC) のパフォーマンスを有します.この製品は,エッジライトタイプ (上側) として配置され,50K時間の作業寿命を持つバックライト systermとして2pcsCCFLを採用,外部のバックライトドライバーが追加的に必要です.
