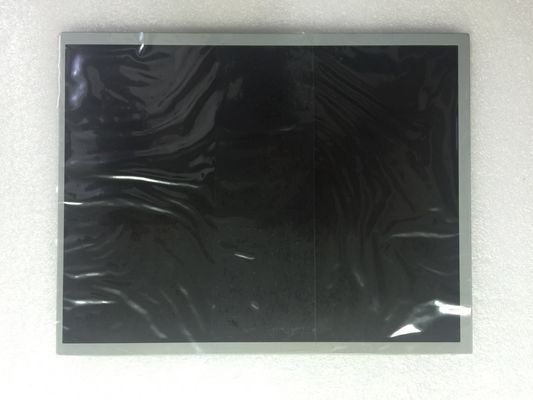

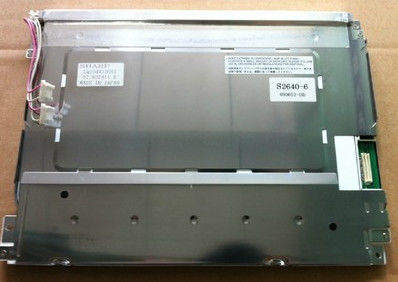

商品の詳細:
|
| 製造者: | 鋭い | モデル名: | LQ104V1DW02 |
|---|---|---|---|
| 照明度: | 380 (タイプ) (cd/m2) | スクリーンサイズ: | 10.4インチ |
| ピクセル数: | 640 （RGB） ×480 （VGA） 76PPI | マックス 視聴率: | 保存温度: -20 ~ 70 °C 動作温度: 0 ~ 70 °C |
| バックライト: | 2台 CCFL 50K時間 運転手なし | 信号のタイプ: | パラレルRGB (1ch,6bit),31ピン コネクタ |
| ハイライト: | LVDS TFT LCDの表示,WLEDの高い明るさLCDの表示 |
||
LQ104シリーズ LQ104V1DW02K LQ104V1DW02 LQ104V1DW01 LQ104V1DG83 LQ104V1DG81
| パネルのサイズ: | 10.4インチ | |||
|---|---|---|---|---|
| ピクセルの特徴: | 決議 | ピクセル配置 | ドットピッチ (W×H) | ピクセルピッチ (W×H) |
| 640 (RGB) × 480,VGA | RGB垂直ストライプ | 0.110×0.330mm | 0.330×0.330 mm [76PPI] | |
| メカニカルサイズ: | アクティブエリア (W×H) | ベゼル面積 (W×H) | 輪郭の寸法 (W×H) | 輪郭の深さ |
| 211.2×158.4mm | - | 246.5×179.4mm | 15.5 (最大) mm | |
| 概要の特徴: | フォームスタイル | アスペクト比 | オリエンテーション | 形状スタイル |
| 平直角 | 4(W: H) | 景観タイプ | ||
| 固定: | 顔の固定穴 (2-Φ3.4, 2-R1.7×4.4) 左側,右側の枠 | |||
| その他の特徴: | パネルカバー | 体重 | 表面 | |
| - | 620g (最大) | アンチグラス,ハードコーティング (3H),反射 | ||
| 基本情報 | 亮度 | 動作モード | コントラスト比 |
|---|---|---|---|
| 380 cd/m2 (タイプ) | ASV,通常は黒色,伝播する | 4501 (タイプ) (伝達) | |
| 視角 (L/R/U/D) | 見る方向 | 応答速度 | |
| 80/80/80/80 (タイプ) CR≥10 | シメトリ | 12/13 (タイプ) (Tr/Td) (ms) | |
| ディスプレイ色: | 色温 | 色数 | 白色 色素性 |
| 6485K | 262K (6ビット) | X: オーケー0.313◎ Y:0.329 |
| 信号電源: | 現在の入力 | 電圧入力 | 消費量 | |||
|---|---|---|---|---|---|---|
| 185/145mA (タイプ) (ICC) | 3.3/5.0V (タイプ) (VCC) | - | ||||
| ディスプレイ信号の電圧: | VIL≤0.3VCC; 0.7VCC≤VIH | |||||
| インターフェースの特徴: | 位置 | タイプ | インターフェース | |||
| - | コネクタ | パラレルRGB (1 ch,6 bit) | ||||
| 信号インターフェース: | ブランド | モデル | 総額 | ピンピッチ | ピン | ピン割り当て |
| HRS | DF9MA-31P-1V ((32) | 1個 | 1.0 mm | 31ピン | DRGB-31P1C6B-010K | |
| バックライト 特徴: | タイプ | 位置 | 形状 | 総額 | 人生 (時間) | 代替 |
|---|---|---|---|---|---|---|
| CCFL | エンドライトタイプ (上側) | ストレート | 2個 | 50K (分) | - | |
| CCFL電気: | 現在の入力 | 電圧入力 | 消費量 | |||
| 3.5/6.0/7.0mA (分/タイプ/最大) | 470±50V | 5.6W (タイプ) | ||||
| オンする電圧 | ランプの周波数 | |||||
| 740/790V (最大) (Ta=+25/0°C) | 35/60/70KHz (分/タイプ/最大) | |||||
| インターフェースの特徴: | 位置 | タイプ | CCFLドライバー | |||
| - | コネクタ | 違う | ||||
| インターフェースの詳細 | ブランド | モデル | 総額 | ピンピッチ | ピン | ピン割り当て |
| JST | BHR-02(8.0) VS-1N | 2個 | 8.0 mm | 2ピン | BLL-2PINS-HL | |
LQ104V1DW02はディスプレイをサポートします640 (RGB) × 480(VGA) 4:3 (W:H) のアスペクト比で,ピクセルはRGB垂直ストライプで配置されている.機械的な詳細については,アクティブエリアは211.2 ((W) × 158.4 ((H) mm,輪郭サイズは246.5 ((W) × 179.4 ((H) × 15.5 (D) mm,反光,ハードコーティング (3H),反射,純重量620g (最大) の表面処理. ASVとして,通常は黒,伝達性LCM製品,LQ104V1DW02は,380CD/m2のディスプレイ明るさを提供します 4501 伝達コントラスト比,80/80/80/80 (タイプ) (CR≥10) (L/R/U/D) 視角,対称性における最良の視方向,応答時間12/13 (タイプ) (Tr/Td) msグレースケールまたはサブピクセルの明るさは,各ドットのための6ビットグレースケール信号で決定されますこの製品は,バックライトとして2台のCCFLを採用し,エッジライトタイプ (上側) として配置され,50K時間の使用寿命があります.外部バックライトドライバーが追加的に必要です..
