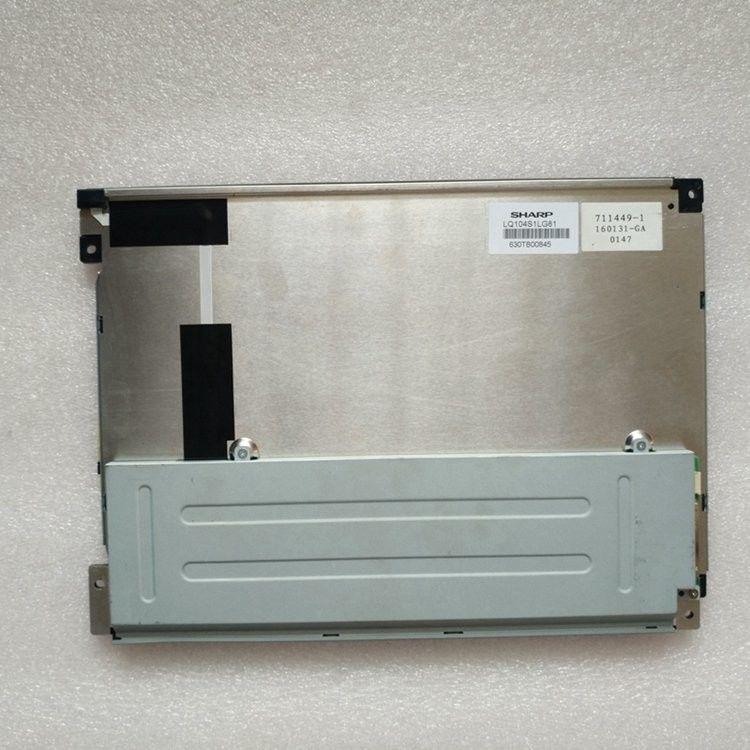

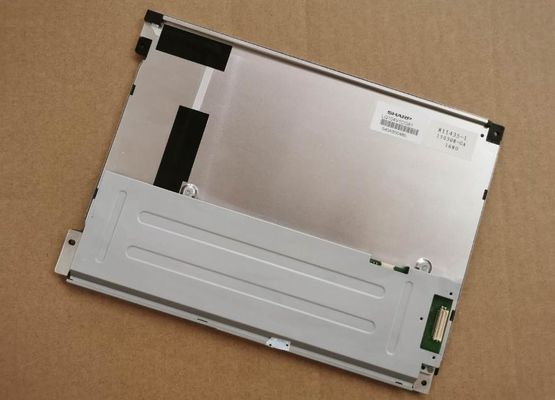

商品の詳細:
|
| パネルモデル: | LQ104V1DG81 | パネルのブランド: | 鋭い |
|---|---|---|---|
| シグナルインターフェース: | CMOS （1つのCHの6ビット）、31台のピン コネクタ | ランプタイプ: | WLED,50K時間, LEDドライバー |
| パネルのサイズ: | 10.4」 | 決議: | 640 (RGB) × 480,VGA,76PPI |
| 亮度: | 450 cd/mの² （タイプ。） | 環境: | 動作温度: -30 ~ 80 °C; 保存温度: -30 ~ 80 °C |
| ハイライト: | LVDS TFT LCDの表示,WLEDの高い明るさLCDの表示 |
||
LQ104シリーズ LQ104V1DW02K LQ104V1DW02 LQ104V1DW01 LQ104V1DG83 LQ104V1DG81
| 基本情報 | ブランド名 | モデル名 | タイプ | モデル 偽名 |
|---|---|---|---|---|
| LQ104V1DG81 | a-Si TFT-LCD,LCM | - | ||
| 最大評価: | RoHS | 動作温度 | 貯蔵温度 | 振動レベル |
| -30 ~ 80 °C | -30 ~ 80 °C | - |
| スクリーンサイズ: | 10.4 " | |||
|---|---|---|---|---|
| ピクセルの特徴: | ピクセル数 | ピクセル形式 | ドットピッチ (H×V) | ピクセルピッチ (H×V) |
| 640 (RGB) × 480,VGA | RGB垂直ストライプ | 0.110×0.330mm | 0.330×0.330 mm [76PPI] | |
| メカニカルサイズ: | 画面領域 (H×V) | ベゼル開口 (H×V) | 総寸法 (H×V) | 総深さ |
| 211.2×158.4mm | 214.6×162.4mm | 246.5×179.3mm | 13.0 (最大) mm | |
| 概要の特徴: | 形式 形 | アスペクト比 (H:V) | オリエンテーション | 形状スタイル |
| 平直角 | 4:3 | 景観タイプ | ||
| 他のスペック: | 質量 | パネルカバー | 表面処理 | |
| 500g | - | アンチグレー,ハードコーティング (3H) | ||
| 基本情報 | 照明度 | 作業モード | コントラスト比 |
|---|---|---|---|
| 450 cd/m2 (タイプ) | TN 通常白色 伝播性 | 8001 (タイプ) (伝達) | |
| 美しい景色 | 視角 | 応答時間 | |
| 6時 | 80/80/65/80 (タイプ) (CR≥10) | 35 (タイプ) (Tr+Td) (ms) | |
| ディスプレイ色: | 色の温度: | サポート色 | 色調整 |
| 7351K | 262K (6ビット) | X: オーケー0.300◎ Y:0.320 | |
| 1931 カラー・ガムルト: | NTSC比 | sRGBカバー | Adobe RGB カバー |
| 49% | 68% | 51% | |
| DCI-P3のカバー | Rec.2020 対象 | コメント | |
| 51% | 37% | sRGB (Rec.709,BT.709),Rec.2020 (BT.2020) | |
| 白い均一性: | 1.33 (最大5ポイント) | ||
| バックライト 特徴: | タイプ | 位置 | 人生 (時間) | 総額 | 形状 | 代替 |
|---|---|---|---|---|---|---|
| WLED | エンドライトタイプ | 50K (タイプ) | - | - | 交換可能 | |
| インターフェースの特徴: | WLED ドライバー 状態 | 物理型 | インターフェース位置 | |||
| LEDドライバーで | コネクタ | - | ||||
| インターフェースの詳細 | ブランド名 | モデル名 | 総額 | ピン | ピンピッチ | ピン構成 |
| JST | SM06B-SHLS-TF | 1個 | 6ピン | 1.0 mm | ||
| WLEDドライバー電気: | 入力電圧 | 入力電流 | 電力消費量 | |||
| 12.0±1.2V | 400/500mA (タイプ/最大) | - | ||||
| 信号電源: | 入力電圧 | 入力電流 | 電力消費量 | |||
|---|---|---|---|---|---|---|
| 3.3V (タイプ) | 230/300mA (タイプ/最大) | - | ||||
| インターフェースの特徴: | シグナルタイプ | 物理型 | インターフェース位置 | |||
| CMOS (1 ch, 6 ビット) | コネクタ | - | ||||
| インターフェース詳細: | ブランド名 | モデル名 | 総額 | ピン | ピンピッチ | ピン構成 |
| HRS | DF9MA-31P-1V ((32) | 1個 | 31ピン | 1.0 mm | DRGB-31P1C6B-010F | |
LQ104V1DG81はディスプレイをサポートします640 (RGB) × 480VGA (VGA) は4:3 (W:H) のアスペクト比で,ピクセルはRGB垂直ストライプで配置されている.機械的な詳細については,アクティブエリアは211.2 ((W) × 158.4 ((H) mm,輪郭サイズは246.5 ((W) × 179である.3 ((H) × 13 ((D) mm表面処理はアンティグラ,ハードコーティング (3H),純重量は500g. TN,通常白,伝達性LCM製品として,LQ104V1DG81は, 450 cd/m2のディスプレイ明るさを提供することができます 8001 伝達コントラスト比,80/80/65/80 (タイプ) (CR≥10) (L/R/U/D) 視角,ベスト視方向は6時,応答時間は35 (タイプ) (Tr+Td) ms.グレースケールまたはサブピクセルの明るさは,各ドットのための6ビットグレースケール信号で決定されます,したがって262Kの色パレットを提示し,色域の性能も50% (NTSC) である.この製品では,バックライトシステムとしてWLEDを採用し,エッジライトタイプとして配置され,50K時間の作業寿命があります.LED ドライバーで
