商品の詳細:
|
| 製造者: | 鋭い | モデル名: | LQ104V1DG5A |
|---|---|---|---|
| ピクセル数: | 640 （RGB） ×480 （VGA） 76PPI | スクリーンサイズ: | 10.4」 |
| 照明度: | 350 cd/mの² （タイプ。） | バックライト: | 2台 CCFL 50K時間 運転手なし |
| 信号のタイプ: | パラレルRGB (1ch,6bit),コネクタ31ピン | マックス 視聴率: | 保存温度: -30 ~ 70 °C 動作温度: -10 ~ 65 °C |
| ハイライト: | CCFL LVDS産業LCDのパネル,CCFL NEC TFTのパネル |
||
LQ104シリーズ LQ104V1DG5B LQ104V1DG5A LQ104V1DG59 LQ104V1DG52 LQ104V1DG51
| パネルのサイズ: | 10.4インチ | |||
|---|---|---|---|---|
| ピクセルの特徴: | 決議 | ピクセル配置 | ドットピッチ (W×H) | ピクセルピッチ (W×H) |
| 640 (RGB) × 480,VGA | RGB垂直ストライプ | 0.110×0.330mm | 0.330×0.330 mm [76PPI] | |
| メカニカルサイズ: | アクティブエリア (W×H) | ベゼル面積 (W×H) | 輪郭の寸法 (W×H) | 輪郭の深さ |
| 211.2×158.4mm | 214.6×162.4mm | 246.5×179.4mm | 15.5 (最大) mm | |
| 概要の特徴: | フォームスタイル | アスペクト比 | オリエンテーション | 形状スタイル |
| 平直角 | 4(W: H) | 景観タイプ | ||
| 固定: | 顔の固定穴 (2-Φ3.4, 2-R1.7×4.4) 左側,右側の枠 | |||
| その他の特徴: | パネルカバー | 体重 | 表面 | |
| - | 620g (最大) | アンチグレー,ハードコーティング (3H) | ||
| 基本情報 | 亮度 | 動作モード | コントラスト比 |
|---|---|---|---|
| 350 cd/m2 (タイプ) | TN 通常白色 伝播性 | 5001 (タイプ) (伝達) | |
| 視角 (L/R/U/D) | 見る方向 | 応答速度 | |
| 70/70/50/60 (タイプ) (CR≥10) | 6時 | 10/25 (タイプ) (Tr/Td) (ms) | |
| ディスプレイ色: | 色温 | 色数 | 白色 色素性 |
| 6485K | 262K (6ビット) | X: オーケー0.313◎ Y:0.329 | |
| 照明の変動: | 1.45 (最大5ポイント) | ||
| 電力消費: | 6.4W |
|---|---|
| フレームレート: | 60Hz |
| 逆スキャン: | はい (U/D,L/R) |
| 信号電源: | 現在の入力 | 電圧入力 | 消費量 | |||
|---|---|---|---|---|---|---|
| 210/140mA (タイプ) 3.3V/5.0V | 3.3/5.0V (タイプ) | - | ||||
| インターフェースの特徴: | 位置 | タイプ | インターフェース | |||
| - | コネクタ | パラレルRGB (1 ch,6 bit) | ||||
| 信号インターフェース: | ブランド | モデル | 総額 | ピンピッチ | ピン | ピン割り当て |
| HRS | DF9MA-31P-1V ((32) | 1個 | 1.0 mm | 31ピン | DRGB-31P1C6B-010K | |
| バックライト 特徴: | タイプ | 位置 | 形状 | 総額 | 人生 (時間) | 代替 |
|---|---|---|---|---|---|---|
| CCFL | エンドライトタイプ (下側) | ストレート | 2個 | 50K (タイプ) | - | |
| CCFL電気: | 現在の入力 | 電圧入力 | 消費量 | |||
| 3.5/6.0/7.0mA (分/タイプ/最大) | 466.7V (タイプ) | 5.6W (タイプ) | ||||
| オンする電圧 | ランプの周波数 | |||||
| 1000/1450V (最大) (Ta=+25/0°C) | 35/60/70KHz (分/タイプ/最大) | |||||
| インターフェースの特徴: | 位置 | タイプ | CCFLドライバー | |||
| コネクタ | 違う | |||||
| インターフェースの詳細 | ブランド | モデル | 総額 | ピンピッチ | ピン | ピン割り当て |
| JST | BHR-02(8.0) VS-1N | 2個 | 8.0 mm | 2ピン | BLL-2PINS-HL | |

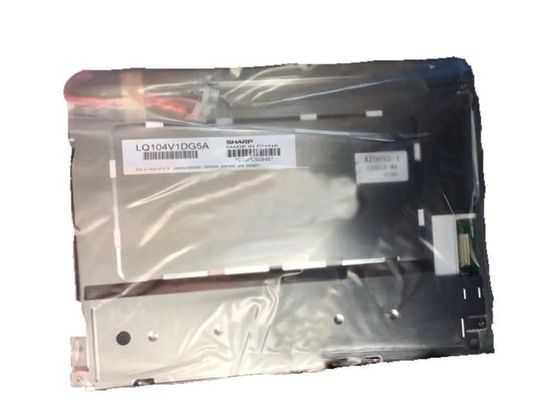

LQ104V1DG5Aは表示をサポートします640 (RGB) × 480(VGA) 4:3 (W:H) のアスペクト比で,ピクセルはRGB垂直ストライプで配置されている.機械的な詳細については,アクティブエリアは211.2 ((W) × 158.4 ((H) mm,輪郭サイズは246.5 ((W) × 179.4 ((H) × 15.5 (D) mm,視界面の大きさは214.6 (W) × 162.4 (H) mm,表面処理はアンティグラ,ハードコーティング (3H),純重量は620g (最大). TN,通常白,伝達性LCM製品として,LQ104V1DG5Aは, 350 cd/m2のディスプレイ明るさを提供することができます 5001 伝達コントラスト比,70/70/50/60 (タイプ) (CR≥10) (L/R/U/D) 視角,ベスト視方向は6時,応答時間は10/25 (タイプ) (Tr/Td) msグレースケールまたはサブピクセルの明るさは,各ドットのための6ビットグレースケール信号で決定されますこの製品は,バックライトとして2台のCCFLを採用し,エッジライトタイプ (下側) として配置され,50K時間の使用寿命があります.外部バックライトドライバーが追加的に必要です..
