商品の詳細:
|
| ブランド: | 鋭い | モデル: | LQ104S1DG31 |
|---|---|---|---|
| 横切りの大きさ: | 10.4インチ | 照明度: | 350 cd/mの² （タイプ。） |
| インターフェースタイプ: | CMOS (1 ch, 6 bit) 41ピン コネクタ | 光源: | CCFL (2台) 50K時間 運転手なし |
| ピクセル形式: | 800 ((RGB) × 600 [SVGA] 96PPI | 環境: | 動作温度: -30 ~ 80 °C; 貯蔵温度: -30 ~ 80 °C; 振動レベル: 2.0G (19.6 m/s2) |
| ハイライト: | CCFL LVDS産業LCDのパネル,CCFL NEC TFTのパネル |
||
LQ104シリーズ LQ104S1LG21 LQ104S1DG61 LQ104S1DG51 LQ104S1DG34 LQ104S1DG31
| 基本情報 | 照明度 (cd/m2) | 視角 (L/R/U/D) | 応答時間 (ms) |
|---|---|---|---|
| 350 (タイプ) | 70/70/50/60 (タイプ) (CR≥10) | 10/25 (タイプ) (Tr/Td) | |
| 最良の眺め | 表示モード | コントラスト比 | |
| 6時 | TN 通常白色 伝播性 | 300: 1 (分) (送信) | |
| ディスプレイ色: | 色温 | 表示する色 | 白い座標 |
| 6485K | 262K (6ビット) | X: オーケー0.313◎ Y:0.329 | |
| 白色の変形: | 1.45 (最大5ポイント) | ||
| パネルのサイズ: | 10.4 " | |||
|---|---|---|---|---|
| ピクセルの特徴: | ピクセル形式 | ピクセル構成 | ピクセルピッチ (mm) | ドットピッチ (mm) |
| 800 (RGB) × 600 [SVGA] | RGB垂直ストライプ | 0.264×0.264 [96PPI] | 0.088×0264 | |
| メカニカルサイズ: | アクティブ エリア (mm) | ベゼル面積 (mm) | 輪郭の寸法 (mm) | 輪郭の深さ (mm) |
| 211.2 (H) × 158.4 (V) | 215.4 ((H) × 162.4 ((V) | 243 ((H) × 183.8 ((V) | 11.5 (最大) mm | |
| 概要の特徴: | 形状因数 | オリエンテーション | アスペクト比 | 形状スタイル |
| 平直角 | 景観タイプ | 4(H:V) | ||
| 設置: | 顔の固定穴 (2-Φ3.52R1.75) | |||
| その他の詳細: | 体重 | パネルカバー | 治療法 | |
| 600g (最大) | - | アンチグレー,ハードコーティング (3H) | ||
| 逆スキャン: | はい (180°) |
|---|---|
| 垂直周波数: | 60Hz |
| 電力消費: | 6.6W |
| ランプの特徴: | タイプ | 位置 | 量 | 形状 | 人生 (時間) | ランプ交換 |
|---|---|---|---|---|---|---|
| CCFL | エンドライトタイプ (上側) | 2個 | ストレート | 50K (分) | 交換可能 | |
| CCFL電気: | 電圧供給 | 現在の供給 | パワー | |||
| 467V (タイプ) | 3.5/6.0/6.5mA (分/タイプ/最大) | 5.6W (タイプ) | ||||
| 動作頻度 | 発射電圧 | |||||
| 35/60/70KHz (分/タイプ/最大) | 1300V (最大) (Ta=-30°C) | |||||
| インターフェースの特徴: | 位置 | バックライトドライバー | タイプ | |||
| - | 違う | コネクタ | ||||
| インターフェース詳細: | ブランド | モデル | ピンピッチ | ピン数 | 量 | 構成 |
| JST | BHR-02(8.0) VS-1N | 8.0 mm | 2ピン | 2個 | BLL-2PINS-HL | |
| パネル運転電動: | 電圧供給 | 現在の供給 | パワー | |||
|---|---|---|---|---|---|---|
| 3.3/5.0V (タイプ) (VCC) | 300/200mA (タイプ) (ICC) | - | ||||
| ディスプレイ信号の電圧: | VIL≤0.9V; 2.1V≤VIH | |||||
| インターフェースの特徴: | 位置 | シグナル | タイプ | |||
| - | CMOS (1 ch, 6 ビット) | コネクタ | ||||
| コネクタの詳細: | ブランド | モデル | ピンピッチ | ピン数 | 量 | 構成 |
| HRS | DF9MA-41P-1V | 1.0 mm | 41ピン | 1個 | DRGB-41P1C6B-010C | |

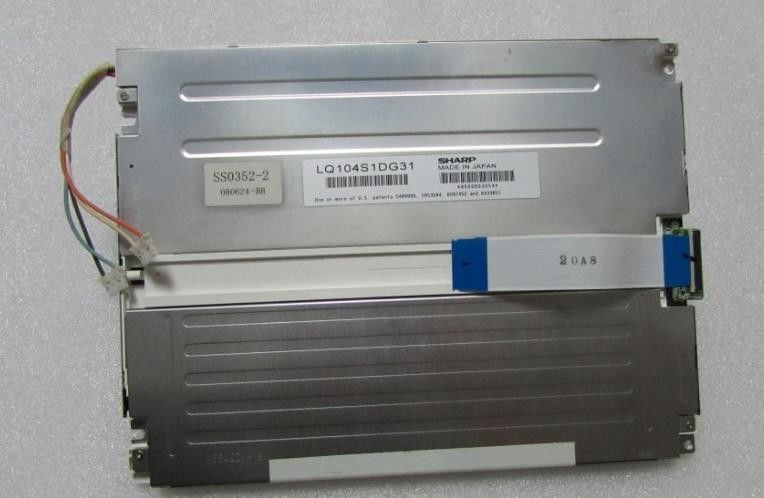

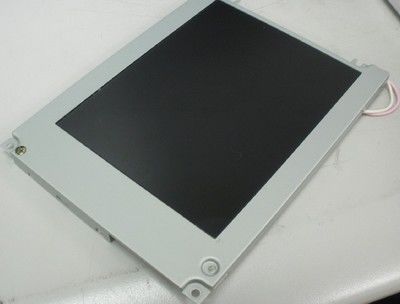

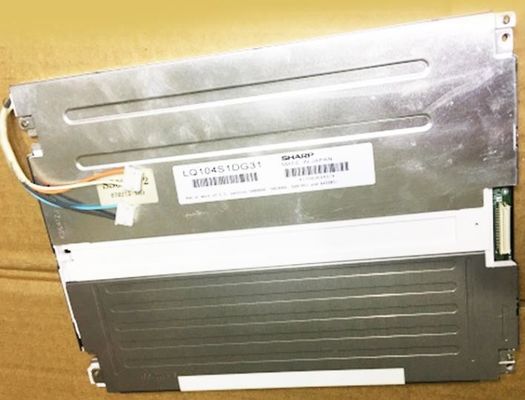

LQ104S1DG31は表示をサポートします800 (RGB) × 600(SVGA) の4:3 (W:H) のアスペクト比で,ピクセルはRGB垂直ストライプで配置されている.機械的な詳細については,アクティブエリアは211.2 ((W) × 158.4 ((H) mm,輪郭サイズは243 ((W) × 183.8 ((H) mm,視野の大きさ 215.4 ((W) ×162.4 ((H) mm,表面処理はアンティグラ,ハードコーティング (3H),純重量は600g (最大). TN,通常白,伝達性LCM製品として,LQ104S1DG31は, 350 cd/m2のディスプレイ明るさを提供することができます 3001 伝達コントラスト比,70/70/50/60 (タイプ) (CR≥10) (L/R/U/D) 視角,ベスト視方向は6時,応答時間は10/25 (タイプ) (Tr/Td) msグレースケールまたはサブピクセルの明るさは,各ドットのための6ビットグレースケール信号で決定されますこの製品は,バックライトとして2台のCCFLを採用し,エッジライトタイプ (上側) として配置され,50K時間の使用寿命があります.外部バックライトドライバーが追加的に必要です..
