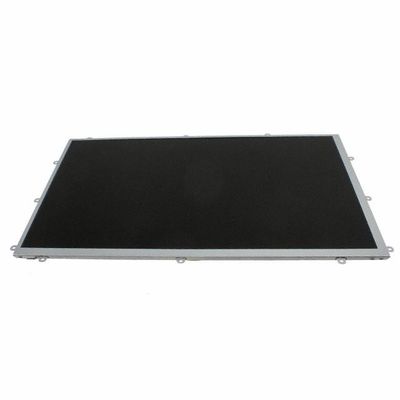

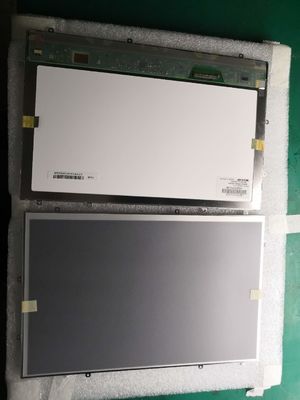

商品の詳細:
|
| パネルのブランド: | 鋭い | パネルモデル: | LQ101K1LY04 |
|---|---|---|---|
| 亮度: | 400cd/m2 | パネルのサイズ: | 10.1インチ |
| 決議: | 1280の（RGB） ×800、WXGA、149PPI | シグナルインターフェース: | LVDS (1 ch, 8-bit) 40ピン コネクタ |
| ランプタイプ: | 7S6P WLED 20K時間 ドライバーなし | 環境: | 動作温度: -10 ~ 60 °C; 保存温度: -20 ~ 70 °C |
| ハイライト: | CCFL LVDS産業LCDのパネル,CCFL NEC TFTのパネル |
||
LQ101シリーズ LQ101K1LY05 LQ101K1LY04
| ピクセルの特徴: | ピクセル形式 | 1280 (RGB) × 800 [WXGA] | ドットピッチ | 0.0565×0.1695 mm (H×V) |
|---|---|---|---|---|
| 構成 | RGB垂直ストライプ | ピクセルピッチ | 0.1695×0.1695 mm (H×V) [149PPI] | |
| メカニカルサイズ: | ディスプレイエリア | 216.96×135.6 mm (H×V) | ベゼル地域 | 220.56×139.2 mm (H×V) |
| ディム・スクリーン | 237.94×156.66 mm (H×V) | 輪郭の深さ | 2.9/5.3 (タイプ/最大) mm | |
| 概要の特徴: | 形状因数 | 平直角 | オリエンテーション | 景観タイプ |
| アスペクト比 | 16:10 (H:V) | 形状スタイル | ||
| 穴と括弧: | 左,右,上,下のスライグに顔の固定穴 (12個) | |||
| その他の特徴: | 体重 | 165/185g (タイプ/最大) | 表面 | 輝き (霧 0%),反射 1.25% (タイプ) |
| 基本情報 | 亮度 | 400 cd/m2 (タイプ) | コントラスト比 | 8001 (タイプ) (伝達) |
|---|---|---|---|---|
| 視角 | 80/80/80/80 (タイプ) CR≥10 | オプティカルモード | PSV 通常は黒色 伝播性 | |
| 見る方向 | シメトリ | 応答時間 | 25 (タイプ) (Tr+Td) (ms) | |
| カラーパフォーマンス: | 染色性 | Wx: はい0.318ワイ:0.344 | 色数 | 16.7M (8ビット) |
| 色温 | 6139K | ホワイト の 均一性 | 1.25/1.43 (タイプ/最大) ((5ポイント) | |
| 1931 カラー・ガムルト: | NTSC比 | 50% | sRGB | 69%のカバー |
| アドビ RGB | 52%のカバー | DCI-P3 | 52%のカバー | |
| レック2020 | 37%のカバー | コメント | sRGB (Rec.709,BT.709),Rec.2020 (BT.2020) |
| バックライト 特徴: | ランプの形 | 6本の弦 | ランプタイプ | WLED | 寿命 | 20K (タイプ) (時間) |
|---|---|---|---|---|---|---|
| 代替 | - | 総額 | 7S6P | 位置 | エンドライトタイプ | |
| ランプの電気: | 電圧入力 | 21.0/24.5V (最小/最大) | 現在の入力 | 15.5mA (タイプ) | ||
| 消費量 | 1.95W (タイプ) | |||||
| インターフェースの特徴: | タイプ | パネル信号インターフェースに含まれています | 位置 | - | ランプドライバー | 違う |
| 信号システム: | LVDS (1 ch, 8-bit) | 論理電圧 | - | |||
|---|---|---|---|---|---|---|
| 信号電源: | 電圧入力 | 3.3V (タイプ) | 現在の入力 | 235/375mA (タイプ/最大) | ||
| インターフェースの特徴: | タイプ | コネクタ | 位置 | |||
| コネクタの詳細: | ブランド | モデル | ピンピッチ | ピン | 総額 | 構成 |
| I-PEX | 20455-040E-12 | 0.5mm | 40ピン | 1個 | ||
LQ101K1LY04は表示をサポートします1280 (RGB) × 800WXGA (WXGA) は16:10 (W:H) のアスペクト比で,ピクセルはRGB垂直ストライプで配置されている.機械的な詳細については,アクティブエリアは216.96 ((W) × 135.6 ((H) mm,輪郭サイズは237.94 ((W) × 156である.66 ((H) × 5.3 ((D) mm,視界面の大きさは220.56 ((W) ×139.2 ((H) mm,表面処理は輝き (Haze 0%),反射は1.25% (Type.),純重量は165/185g (Type./Max.). PSVとして,通常はブラック,トランスミシブ型LCM製品, LQ101K1LY04は, 400 cd/m2のディスプレイ明るさ 800: 1の伝達コントラスト比, 80/80/80/80 (タイプ) (CR≥10) (L/R/U/D) ビューアングル,シメトリー上の最高の視方向を提供します.反応時間 25 (タイプ) (Tr+Td) ms グレースケールまたはサブピクセルの明るさは,各点に対して8ビットグレースケール信号で決定され,したがって16.7Mの色パレットを提示します.また色域の性能 50% (NTSC)この製品は,エッジライトタイプとして配置され,20K時間の作業寿命を持つバックライトシステムとして7S6P WLEDを採用し,外部バックライトドライバが追加的に必要です.
