商品の詳細:
|
| パネルモデル: | LQ084V3DG02 | パネルのブランド: | 鋭い |
|---|---|---|---|
| 亮度: | 400 cd/m2 (タイプ) | パネルのサイズ: | 8.4インチ |
| シグナルインターフェース: | パラレル RGB (1 ch, 6-bit) 33ピン コネクタ | ランプタイプ: | 6S2P WLED 50K時間 ドライバーなし |
| 決議: | 640 （RGB） ×480、VGA、95PPI | 環境: | 動作温度: -30 ~ 80 °C; 保存温度: -30 ~ 80 °C; 振動レベル: 2.0G (19.6 m/s2) |
| ハイライト: | CCFL LVDS産業LCDのパネル,CCFL NEC TFTのパネル |
||

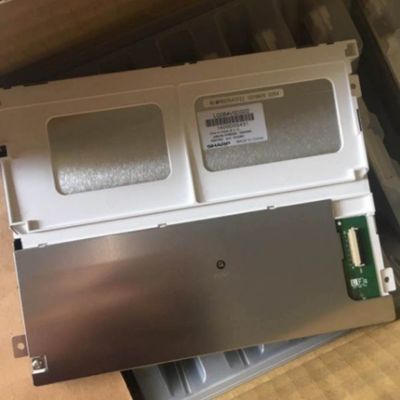

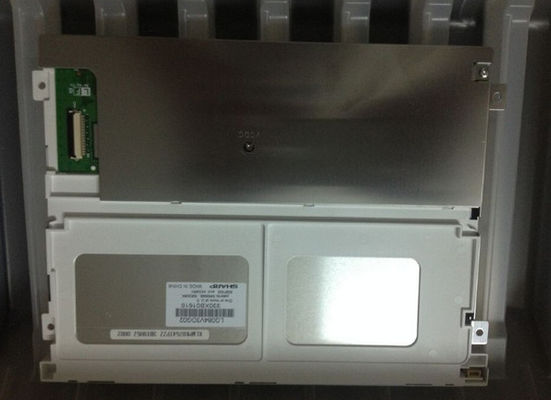

LQ084シリーズ LQ084V3DG02 LQ084V3DG01
| ピクセルの特徴: | ピクセル形式 | 640 (RGB) × 480 (VGA) | ドットピッチ | 0.089×0.267 mm (H×V) |
|---|---|---|---|---|
| 構成 | RGB垂直ストライプ | ピクセルピッチ | 0.267×0.267 mm (H×V) [95PPI] | |
| メカニカルサイズ: | ディスプレイエリア | 170.88×128.16mm (H×V) | ベゼル地域 | 175.5×133.0 mm (H×V) |
| ディム・スクリーン | 199.5×149.5 mm (H×V) | 輪郭の深さ | 11.6 (タイプ) mm | |
| 概要の特徴: | 形状因数 | 平直角 | オリエンテーション | 景観タイプ |
| アスペクト比 | 4(H:V) | 形状スタイル | ||
| 穴と括弧: | 顔の固定穴 (4-Φ3.2) | |||
| その他の特徴: | 体重 | 400g (最大) | 表面 | アンチグラス |
| 基本情報 | 亮度 | 400 cd/m2 (タイプ) | コントラスト比 | 6001 (タイプ) (伝達) |
|---|---|---|---|---|
| 視角 | 65/65/55/60 (タイプ) (CR≥10) | オプティカルモード | TN 通常白色 伝播性 | |
| 見る方向 | 6時 | 応答時間 | 5/21 (タイプ) (Tr/Td) (ms) | |
| カラーパフォーマンス: | 染色性 | Wx: はい0.292ワイ:0.316 | 色数 | 262K (6ビット) |
| 色温 | 7970K | ホワイト の 均一性 | - |
| 逆スキャン: | はい (U/D,L/R) |
|---|---|
| 電力消費: | 4.62W |
| バックライト 特徴: | ランプの形 | 2本の弦 | ランプタイプ | WLED | 寿命 | 50K (タイプ) (時間) |
|---|---|---|---|---|---|---|
| 代替 | - | 総額 | 6S2P | 位置 | エンドライトタイプ | |
| ランプの電気: | 電圧入力 | 19.8V (タイプ) | 現在の入力 | 100/105mA (タイプ/最大) | ||
| 消費量 | 3.96W (タイプ) | |||||
| インターフェースの特徴: | タイプ | コネクタ | 位置 | - | ランプドライバー | 違う |
| インターフェース詳細: | ブランド | モデル | ピンピッチ | ピン | 総額 | 構成 |
| JST | SM04B-SRSS-TB (LF) (SN) | 1.0 mm | 4ピン | 1個 | BLE-4PINS-AACC | |
| 信号システム: | パラレルRGB (1 ch,6 bit) | 論理電圧 | VIL≤0.8V; 2.1V≤VIH | |||
|---|---|---|---|---|---|---|
| 信号電源: | 電圧入力 | 3.3V (タイプ) (VCC) | 現在の入力 | 200/360mA (タイプ/最大) (ICC) | ||
| インターフェースの特徴: | タイプ | コネクタ | 位置 | - | ||
| コネクタの詳細: | ブランド | モデル | ピンピッチ | ピン | 総額 | 構成 |
| IRISO | IMSA-9637S-33Y902 | 0.5mm | 33ピン | 1個 | DRGB-33P1C6B-020A | |
LQ084V3DG02は表示をサポートします640 (RGB) × 480VGA (VGA) は4:3 (W:H) のアスペクト比で,ピクセルはRGB垂直ストライプで配置されている.機械的な詳細については,アクティブエリアは170.88 ((W) × 128.16 ((H) mm,輪郭サイズは199.5 ((W) × 149である.5 (H) mm視野の大きさは175.5 (W) × 133.0 (H) mmで,表面処理はアンティグラ,純重量は400g (最大).LQ084V3DG02は, 400 cd/m2のディスプレイ明るさを提供することができます 6001 伝達コントラスト比,65/65/55/60 (タイプ) (CR≥10) (L/R/U/D) 視角,最も良い視方向は6時,応答時間は5/21 (タイプ) (Tr/Td) ms.グレースケールまたはサブピクセルの明るさは,各ドットのための6ビットグレースケール信号で決定されますこの製品では,バックライトシステムとして6S2P WLEDを採用し,エッジライトタイプとして配置され,50K時間の使用寿命があります.外部バックライトドライバーが追加的に必要です..
