商品の詳細:
|
| パネルのブランド: | 鋭い | パネルモデル: | LQ084V1DG22 |
|---|---|---|---|
| ランプタイプ: | 1個 CCFL 50K時間 | シグナルインターフェース: | パラレルRGB (1ch,6bit),31ピン コネクタ |
| 亮度: | 300 cd/m2 (タイプ) | パネルのサイズ: | 8.4インチ |
| 決議: | 640 （RGB） ×480、VGA、94PPI | 環境: | 動作温度: 0 ~ 55 °C; 保存温度: -25 ~ 70 °C |
| ハイライト: | CCFL LVDS産業LCDのパネル,CCFL NEC TFTのパネル |
||

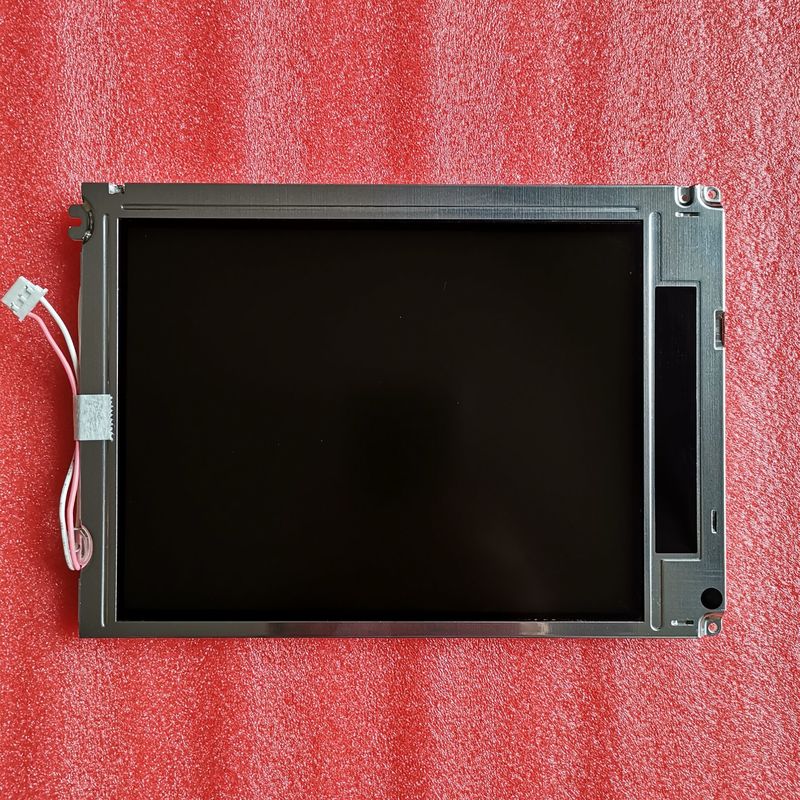

LQ084シリーズ LQ084V1DG22 LQ084V1DG21E LQ084V1DG21
| パネルのサイズ: | 8.4インチ | |||
|---|---|---|---|---|
| ピクセルの特徴: | 決議 | ピクセル配置 | ドットピッチ (W×H) | ピクセルピッチ (W×H) |
| 640 (RGB) × 480,VGA | RGB垂直ストライプ | 0.089×0.270mm | 0.267×0.270mm [94PPI] | |
| メカニカルサイズ: | アクティブエリア (W×H) | ベゼル面積 (W×H) | 輪郭の寸法 (W×H) | 輪郭の深さ |
| 170.88×129.6mm | 175.9×134.6mm | 216×152.4 mm | 12.0 (タイプ) mm | |
| 概要の特徴: | フォームスタイル | アスペクト比 | オリエンテーション | 形状スタイル |
| 平直角 | 4(W: H) | 景観タイプ | ||
| 固定: | 顔の固定穴 (4個) | |||
| その他の特徴: | パネルカバー | 体重 | 表面 | |
| - | 410±20g | アンチグラス (Haze 28%),ハードコーティング (3H) | ||
| 基本情報 | 亮度 | 動作モード | コントラスト比 |
|---|---|---|---|
| 300 cd/m2 (タイプ) | TN 通常白色 伝播性 | 2501 (タイプ) (伝達) | |
| 視角 (L/R/U/D) | 見る方向 | 応答速度 | |
| 55/55/55/40 (タイプ) (CR≥10) | 12時 | 20/40 (タイプ) (Tr/Td) (ms) | |
| ディスプレイ色: | 色温 | 色数 | 白色 色素性 |
| 6172K | 262K (6ビット) | X: オーケー0.319◎ Y:0.329 | |
| 照明の変動: | 1.45 (最大5ポイント) | ||
| 信号電源: | 現在の入力 | 電圧入力 | 消費量 | |||
|---|---|---|---|---|---|---|
| 410/460mA (タイプ/最大 VCC=3.3V) | 3.3/5.0V (タイプ) (VCC) | - | ||||
| ディスプレイ信号の電圧: | VIL≤0.3VCC; 0.7VCC≤VIH | |||||
| インターフェースの特徴: | 位置 | タイプ | インターフェース | |||
| - | コネクタ | パラレルRGB (1 ch,6 bit) | ||||
| 信号インターフェース: | ブランド | モデル | 総額 | ピンピッチ | ピン | ピン割り当て |
| HRS | DF9BA-31P-1V | 1個 | 1.0 mm | 31ピン | DRGB-31P1C6B-010K | |
| バックライト 特徴: | タイプ | 位置 | 形状 | 総額 | 人生 (時間) | 代替 |
|---|---|---|---|---|---|---|
| CCFL | - | - | 1個 | 50K (タイプ) | - | |
| CCFL電気: | 現在の入力 | 電圧入力 | 消費量 | |||
| 2.0/6.0/6.5mA (分/タイプ/最大) | 4.1W (タイプ) | |||||
| オンする電圧 | ランプの周波数 | |||||
| 1300/1500V (最大) (Ta=+25/0°C) | 20/45/70KHz (分/タイプ/最大) | |||||
| インターフェースの特徴: | 位置 | タイプ | CCFLドライバー | |||
| - | コネクタ | |||||
| インターフェースの詳細 | ブランド | モデル | 総額 | ピンピッチ | ピン | ピン割り当て |
| JST | BHR-03VS-1 | 1個 | 4.0 mm | 3ピン | BLL-3PINS-HNL | |
LQ084V1DG22はディスプレイをサポートします640 (RGB) × 480(VGA) の4:3 (W:H) のアスペクト比で,ピクセルがRGB垂直ストライプで配置されている.機械的な詳細については,アクティブエリアは170.88 ((W) × 129.6 ((H) mm,輪郭サイズは216 ((W) × 152.4 ((H) mm,視野の大きさ 175.9 ((W) ×134.6 ((H) mm,表面処理はアンティグラス (Haze 28%),ハードコーティング (3H),純重量は410±20g.LQ084V1DG22は, 300 cd/m2のディスプレイ明るさを提供することができます 2501 伝達コントラスト比, 55/55/55/40 (タイプ) (CR≥10) (L/R/U/D) 視角, 12 時最佳視方向,応答時間 20/40 (タイプ) (Tr/Td) msグレースケールまたはサブピクセルの明るさは,各ドットのための6ビットグレースケール信号で決定されますこの製品は,バックライトシステムとして1pcs CCFLを採用し,50K時間の使用寿命を持っています.
