商品の詳細:
|
| パネルモデル: | LQ070Y5DE01 | パネルのブランド: | 鋭い |
|---|---|---|---|
| 亮度: | 320 cd/mの² （タイプ。） | パネルのサイズ: | 7.0インチ |
| ランプタイプ: | 1個 CCFL ドライバーなし | シグナルインターフェース: | パラレルRGB (1 ch, 6-bit),50ピンFPC |
| 決議: | 800 (RGB) × 480, WVGA, 134PPI | 環境: | 動作温度: -30 ~ 85 °C; 保存温度: -40 ~ 85 °C; 振動レベル: 3.0G (29.4 m/s2) |
| ハイライト: | CCFLのシャープTFT LCDの表示,WLED LVDS TFTのタッチ パネル |
||
| 基本情報 | 製造者 | パネルモデル | パネルの種類 | 偽名 |
|---|---|---|---|---|
| シャープ | LQ070Y5DE01 | a-Si TFT-LCD,LCM | - | |
| 環境 | RoHS州 | オペレーティングテンパー | 貯蔵温度 | 振動レベル |
| -30 ~ 85 °C | -40 ~ 85 °C | 3.0G (29.4 m/s2) |
| 基本情報 | 照明度 (cd/m2) | 視角 (L/R/U/D) | 応答時間 (ms) |
|---|---|---|---|
| 320 (タイプ) | 65/65/60/65 (タイプ) (CR≥10) | 30/50 (タイプ) (Tr/Td) | |
| 最良の眺め | 表示モード | コントラスト比 | |
| 6時 | TN 通常白色 伝播性 | 100: 1 (分) (送信) | |
| ディスプレイ色: | 色温 | 表示する色 | 白い座標 |
| 6274K | 262K (6ビット) | X: オーケー0.315◎ Y:0.345 |
| パネルのサイズ: | 7.0" | |||
|---|---|---|---|---|
| ピクセルの特徴: | ピクセル形式 | ピクセル構成 | ピクセルピッチ (mm) | ドットピッチ (mm) |
| 800 (RGB) × 480 [WVGA] | RGB垂直ストライプ | 0.195×0.1725 [134PPI] | 0.065×01725 | |
| メカニカルサイズ: | アクティブ エリア (mm) | ベゼル面積 (mm) | 輪郭の寸法 (mm) | 輪郭の深さ (mm) |
| 156 (H) × 82.8 (V) | 157.7 ((H) × 84.27 ((V) | 171.6 ((H) × 93.2 ((V) | 11.25/14.35 (タイプ/最大) mm | |
| 概要の特徴: | 形状因数 | オリエンテーション | アスペクト比 | 形状スタイル |
| 平直角 | 景観タイプ | 17:9 (H:V) | ||
| 設置: | 持っていない | |||
| その他の詳細: | 体重 | パネルカバー | 治療法 | |
| 280g (最大) | - | - | ||
| 逆スキャン: | はい (U/D,L/R) |
|---|---|
| 垂直周波数: | 60Hz |
| ランプの特徴: | タイプ | 位置 | 量 | 形状 | 人生 (時間) | ランプ交換 |
|---|---|---|---|---|---|---|
| CCFL | エンドライトタイプ | 1個 | U形 | - | - | |
| CCFL電気: | 電圧供給 | 現在の供給 | パワー | |||
| 660±70V | 6.0±0.5mA | 7.92W (タイプ) | ||||
| 動作頻度 | 発射電圧 | |||||
| 30/100KHz (最小/最大) | 1125/1280V (最大) (Ta=+25/-30°C) | |||||
| インターフェースの特徴: | 位置 | バックライトドライバー | タイプ | |||
| - | 違う | コネクタ | ||||
| インターフェース詳細: | ブランド | モデル | ピンピッチ | ピン数 | 量 | 構成 |
| JST | BHR-04VS-1 | 4.0 mm | 4ピン | 1個 | BLL-4PINS-LNNH | |
| パネル運転電動: | 電圧供給 | 現在の供給 | パワー | |||
|---|---|---|---|---|---|---|
| 14/5.3/2.7V (タイプ) (VDD/VSHA/VSHD) | 0.20/40/8mA (タイプ) (IDD/ISHA/ISHD) | - | ||||
| インターフェースの特徴: | 位置 | シグナル | タイプ | |||
| - | パラレルRGB (1 ch,6 bit) | FPC | ||||
| FPC 詳細: | ブランド | モデル | ピンピッチ | ピン数 | 量 | 構成 |
| 0.5mm | 50ピン | 1個 | ||||
LQ070シリーズ LQ070Y5DG10 LQ070Y5DG09 LQ070Y5DG03 LQ070Y5DG02 LQ070Y5DE01

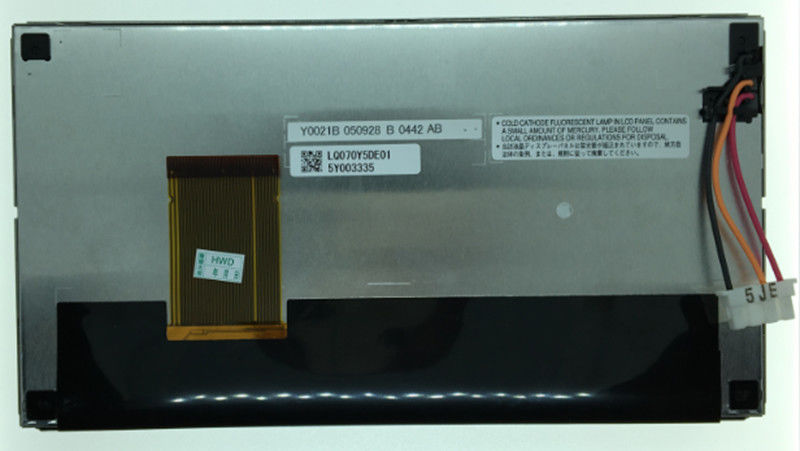

LQ070Y5DE01は表示をサポートします800 (RGB) × 480WVGA (WVGA) は17:9 (W:H) のアスペクト比で,ピクセルはRGB垂直ストライプで配置されている.機械的な詳細については,アクティブエリアは156 ((W) × 82.8 ((H) mm,輪郭サイズは171.6 ((W) × 93.2 ((H) × 14である.35 (D) mm,視野面積は157.7 ((W) ×84.27 ((H) mm,純重量は280g (最大). TN,通常白,伝導性LCM製品として,LQ070Y5DE01は320 cd/m2のディスプレイ明るさ100を提供することができます:1 伝達コントラスト比, 65/65/60/65 (タイプ) (CR≥10) (L/R/U/D) 視角, 6 時での最佳視方向,応答時間 30/50 (タイプ) (Tr/Td) msグレースケールまたはサブピクセルの明るさは,各ドットのための6ビットグレースケール信号で決定されますこの製品では,バックライトのシステムとして1pcs CCFLを採用し,エッジライトタイプとして配置され,外部バックライトドライバーが追加的に必要である.
