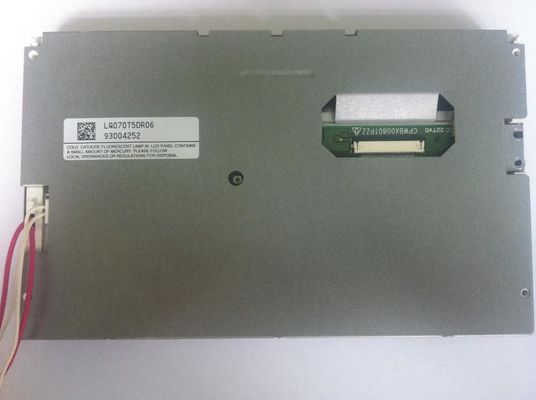

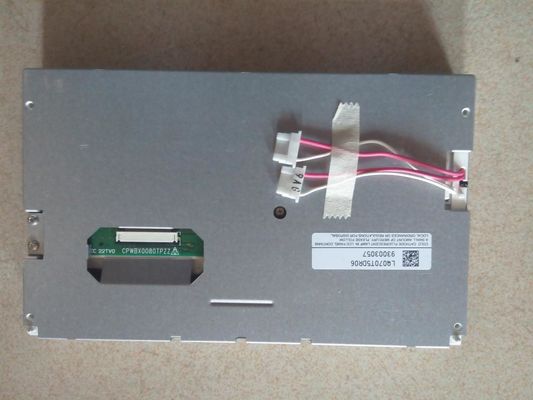

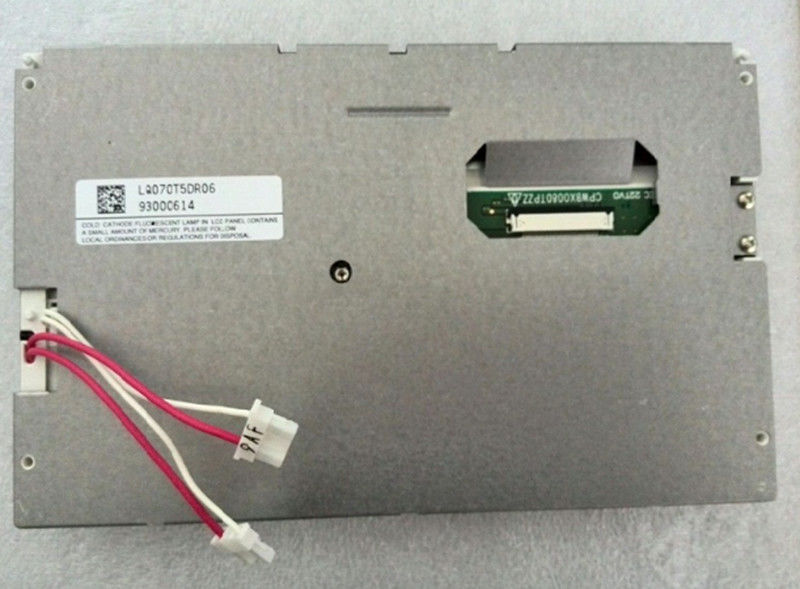

商品の詳細:
|
| パネルのブランド: | 鋭い | パネルモデル: | LQ070T5DR06 |
|---|---|---|---|
| 亮度: | 400 cd/m2 (タイプ) | パネルのサイズ: | 7.0インチ |
| 決議: | 480 (RGB) × 240,WQVGA,77PPI | シグナルインターフェース: | パラレルRGB (1 ch, 6-bit),36ピン コネクタ |
| ランプタイプ: | 2台 CCFL 10K時間 運転手なし | 環境: | 動作温度: -30 ~ 85 °C 貯蔵温度: -40 ~ 85 °C 振動レベル: 2.9G (28.4 m/s2) |
| ハイライト: | CCFLのシャープTFT LCDの表示,WLED LVDS TFTのタッチ パネル |
||
LQ070シリーズ LQ070T5GG01C LQ070T5DR06 LQ070T5DR02 LQ070T5BG01
| ピクセルの特徴: | ピクセル形式 | 480 (RGB) × 240 (WQVGA) | ドットピッチ | 0.107×0.3625 mm (H×V) |
|---|---|---|---|---|
| 構成 | RGB垂直ストライプ | ピクセルピッチ | 0.321×0.3625 mm (H×V) [77PPI] | |
| メカニカルサイズ: | ディスプレイエリア | 154.08×87mm (H×V) | ベゼル地域 | 159.1×91.9 mm (H×V) |
| ディム・スクリーン | 170.1×103.4 mm (H×V) | 輪郭の深さ | 15.2±0.5mm | |
| 概要の特徴: | 形状因数 | 平直角 | オリエンテーション | 景観タイプ |
| アスペクト比 | 16:9 (H:V) | 形状スタイル | ||
| 穴と括弧: | 後ろの固定穴 (4-Φ2.05) | |||
| その他の特徴: | 体重 | 295g (最大) | 表面 | 反光,反反射 |
| 基本情報 | 亮度 | 400 cd/m2 (タイプ) | コントラスト比 | 100音信 音信 音信 音信 音信 |
|---|---|---|---|---|
| 視角 | 65/65/40/65 (タイプ) (CR≥5) | オプティカルモード | TN 通常白色 伝播性 | |
| 見る方向 | 6時 | 応答時間 | 30/50 (タイプ) (Tr/Td) (ms) | |
| カラーパフォーマンス: | 染色性 | Wx: はい0.313ワイ:0.329 | 色数 | 262K (6ビット) |
| 色温 | 6485K | ホワイト の 均一性 | - |
| バックライト 特徴: | ランプの形 | ストレート | ランプタイプ | CCFL | 寿命 | 10K (分) (時間) |
|---|---|---|---|---|---|---|
| 代替 | - | 総額 | 2個 | 位置 | エンドライトタイプ (下側) | |
| ランプの電気: | 電圧入力 | 370±40V | 現在の入力 | 6.0±0.5mA | ||
| 頻度 | 45/70KHz (最小/最大) | 発射電圧 | 1300/1350V (最大) (Ta=+25/-30°C) | |||
| 消費量 | 4.5W (タイプ) | |||||
| インターフェースの特徴: | タイプ | コネクタ | 位置 | - | ランプドライバー | 違う |
| インターフェース詳細: | ブランド | モデル | ピンピッチ | ピン | 総額 | 構成 |
| JST | BHR-02(8.0) VS-1N | 8.0 mm | 2ピン | 2個 | BLL-2PINS-HL | |
| 信号システム: | パラレルRGB (1 ch,6 bit) | 論理電圧 | VIL≤0.9V; 2.3V≤VIH | |||
|---|---|---|---|---|---|---|
| 信号電源: | 電圧入力 | 5/10/-10V (タイプ) ((VSH/VGH/VGL) | 現在の入力 | 35/25/-22mA (タイプ) (ISH/IGH/IGL) | ||
| インターフェースの特徴: | タイプ | コネクタ | 位置 | - | ||
| コネクタの詳細: | ブランド | モデル | ピンピッチ | ピン | 総額 | 構成 |
| JST | 36FLZ-RSM1-R-TB | 0.5mm | 36ピン | 1個 | DRGB-36P1C6B-020A | |
LQ070T5DR06は表示をサポートします480 (RGB) × 240WQVGA (WQVGA) は16:9 (W:H) のアスペクト比で,ピクセルはRGB垂直ストライプで配置されている.機械的な詳細については,アクティブエリアは154.08 ((W) × 87 ((H) mm,輪郭サイズは170.1 ((W) × 103である.4 ((H) × 15.7 (D) mm,視野の大きさは159.1 (W) × 91.9 (H) mm,表面は反光,反射,純重量は295g (最大). TN,通常白色,伝達性LCM製品として,LQ070T5DR06は, 400 cd/m2のディスプレイ明るさを提供することができます 1001 伝達コントラスト比,65/65/40/65 (タイプ) (CR≥5) (L/R/U/D) 視角,最も良い視方向は6時,応答時間は30/50 (タイプ) (Tr/Td) ms.グレースケールまたはサブピクセルの明るさは,各ドットのための6ビットグレースケール信号で決定されますこの製品は,バックライトとして2台のCCFLを採用し,エッジライトタイプ (下側) として配置され,10K時間の使用寿命を持っています.外部バックライトドライバーが追加的に必要です..
