商品の詳細:
|

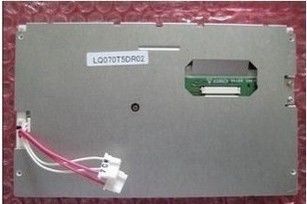

| 製造者: | 鋭い | モデル名: | LQ070T5DR02 |
|---|---|---|---|
| バックライト: | 2台 CCFL 10K時間 運転手なし | 信号のタイプ: | パラレルRGB (1 ch, 6-bit),36ピン コネクタ |
| スクリーンサイズ: | 7.0インチ | 照明度: | 400 cd/m2 (タイプ) |
| ピクセル数: | 480 (RGB) × 240 (WQVGA) 77PPI | マックス 視聴率: | 保存温度: -40 ~ 85 °C 動作温度: -30 ~ 85 °C 振動レベル: 2.9G (28.4 m/s2) |
| ハイライト: | CCFLのシャープTFT LCDの表示,WLED LVDS TFTのタッチ パネル |
||

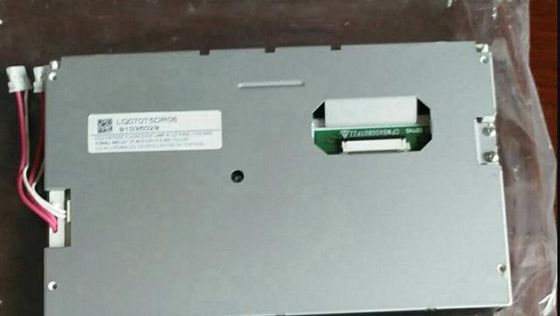

LQ070シリーズ LQ070T5GG01C LQ070T5DR06 LQ070T5DR02 LQ070T5BG01
| 基本情報 | ブランド | シャープ | モデル | LQ070T5DR02 |
|---|---|---|---|---|
| タイプ | LCM a-Si TFT-LCD | 用いる | ||
| スクリーンサイズ | 7.0" | 偽名 | - | |
| 環境 | 貯蔵温度 | -40 ~ 85 °C | オペレーティングテンパー | -30 ~ 85 °C |
| RoHS | - | 振動 | 2.9G (28.4 m/s2) |
| ピクセルの特徴: | 決議 | 480 (RGB) × 240,WQVGA | ドットピッチ (mm) | 0.107×0.3625 (H×V) |
|---|---|---|---|---|
| ピクセル形式 | RGB垂直ストライプ | ピクセルピッチ (mm) | 0.321×0.3625 (H×V) [77PPI] | |
| メカニカルサイズ: | アクティブ エリア (mm) | 154.08 (H) × 87 (V) | ベゼル面積 (mm) | 159.1 ((H) × 91.9 ((V) |
| 輪郭 薄い | 170.1 ((H) × 103.4 ((V) | 深さ (mm) | 15.2±05 | |
| 概要の特徴: | フォームスタイル | 平直角 | 輪郭形状 | |
| アスペクト比 | 16:9 (H:V) | オリエンテーション | 景観タイプ | |
| 設置: | 後ろの固定穴 (4-Φ2.05) | |||
| 他のスペック: | 体重 | 280g (最大) | 治療法 | 反光,反反射 |
| 基本情報 | 照明度 (cd/m2) | 400 (タイプ) | コントラスト比 | 100音信 音信 音信 音信 音信 |
|---|---|---|---|---|
| 視角 | 65/65/40/65 (タイプ) (CR≥5) | 表示モード | TN 通常白色 伝播性 | |
| 最良の眺め | 6時 | 応答 (ms) | 30/50 (タイプ) (Tr/Td) | |
| カラーパフォーマンス: | 白い座標 | X: オーケー0.313◎ Y:0.329 | 表示する色 | 262K (6ビット) |
| 色温 | 6485K | ホワイト の 均一性 | - |
| 信号電源: | 電圧供給 | 5/10/-10V (タイプ) ((VSH/VGH/VGL) | 現在の供給 | 35/25/-22mA (タイプ) (ISH/IGH/IGL) | ||
|---|---|---|---|---|---|---|
| 信号タイプ: | パラレルRGB (1 ch,6 bit) | 信号電圧 | VIL≤0.9V; 2.3V≤VIH | |||
| インターフェースの特徴: | 位置 | - | タイプ | コネクタ | ||
| インターフェース詳細: | ブランド | モデル | 量 | ピン | ピッチ | ピン構成 |
| JST | 36FLZ-RSM1-R-TB | 1個 | 36ピン | 0.5mm | DRGB-36P1C6B-020A | |
| バックライト 特徴: | 形状 | ストレート | タイプ | CCFL | 位置 | エンドライトタイプ (下側) |
|---|---|---|---|---|---|---|
| 代替 | - | 量 | 2個 | 寿命 | 10K (分) (時間) | |
| ランプの電気: | 電圧供給 | 370±40V | 現在の供給 | 6.0±0.5mA | ||
| 頻度 | 45/70KHz (最小/最大) | 起動電圧 | 1300/1350V (最大) (Ta=+25/-30°C) | |||
| 消費量 | 4.5W (タイプ) | |||||
| インターフェースの特徴: | 位置 | - | タイプ | コネクタ | ||
| インターフェース詳細: | ブランド | モデル | 量 | ピン | ピッチ | ピン構成 |
| JST | BHR-02(8.0) VS-1N | 2個 | 2ピン | 8.0 mm | BLL-2PINS-HL | |
| バックライトドライバー: | 違う | |||||

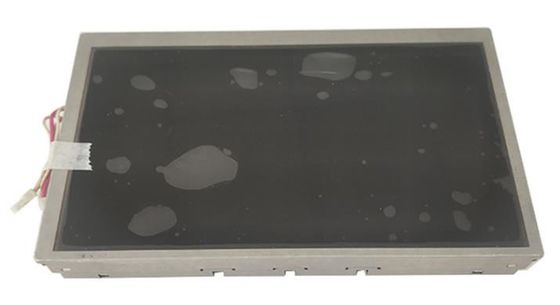

LQ070T5DR02は表示をサポートします480 (RGB) × 240WQVGA (WQVGA) は16:9 (W:H) のアスペクト比で,ピクセルがRGB垂直ストライプで配置されている.機械的な詳細については,アクティブエリアは154.08 ((W) × 87 ((H) mm,輪郭サイズは170.1 ((W) × 103である.4 ((H) × 15.7 (D) mm,視野の大きさは159.1 (W) × 91.9 (H) mm,表面は反光,反射,純重量は280g (最大). TNとして,通常は白色,伝達性LCM製品,LQ070T5DR02は, 400 cd/m2のディスプレイ明るさを提供します 1001 伝達コントラスト比,65/65/40/65 (タイプ) (CR≥5) (L/R/U/D) 視角,ベスト・ビュー・ディレクション 6時,応答時間 30/50 (タイプ) (Tr/Td) msグレースケールまたはサブピクセルの明るさは,各ドットのための6ビットグレースケール信号で決定されますこの製品では,バックライトとして2台のCCFLを採用し,エッジライトタイプ (下側) に配置され,10K時間の使用寿命があります.外部バックライトドライバーが追加的に必要です..
