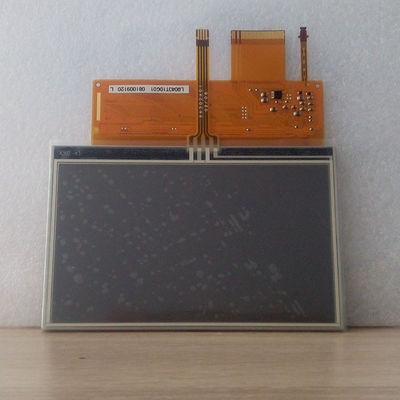

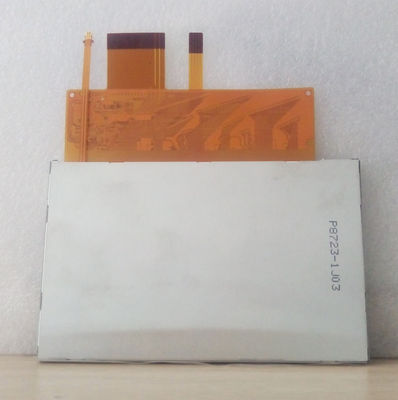

商品の詳細:
|
| パネルのブランド: | 鋭い | パネルモデル: | LQ043T1DG03A |
|---|---|---|---|
| 亮度: | 500 cd/mの² （タイプ。） | パネルのサイズ: | 4.3インチ |
| 決議: | 480 （RGB） ×272、WQVGA、128PPI | シグナルインターフェース: | パラレルRGB (1 ch, 8-bit),40ピンFPC |
| ランプタイプ: | 9S1P WLED 7K時間 ドライバーなし | 環境: | 動作温度: -10 ~ 70 °C; 保存温度: -30 ~ 85 °C |
| ハイライト: | LVDS TFT LCDのパネル,WLED LVDS TFTのタッチ パネル |
||
LQ043シリーズ LQ043T1DG03B LQ043T1DG03A LQ043T1DG03 LQ043T1DG02 LQ043T1DG01
| 基本情報 | ブランド | モデル | タイプ | モデル 偽名 |
|---|---|---|---|---|
| シャープ | LQ043T1DG03A | a-Si TFT-LCD,LCM | - | |
| 信頼性: | RoHS | 動作温度 | 貯蔵温度 | 振動抵抗 |
| -10 ~ 70 °C | -30 ~ 85 °C | - |
| 基本情報 | 亮度 | 動作モード | コントラスト比 |
|---|---|---|---|
| 500 cd/m2 (タイプ) | TN 通常白色 伝播性 | 3001 (タイプ) (伝達) | |
| 視角 (L/R/U/D) | 見る方向 | 応答速度 | |
| 45/45/20/55 (タイプ) (CR≥10) | 6時 | 30/30 (タイプ) (Tr/Td) (ms) | |
| ディスプレイ色: | 色温 | 色数 | 白色 色素性 |
| 6551K | 16.7M (8ビット) | X: オーケー0.310◎ Y:0.340 | |
| 照明の変動: | 1.25/1.43 (タイプ/最大) 9ポイント | ||
| パネルのサイズ: | 4.3インチ | |||
|---|---|---|---|---|
| ピクセルの特徴: | 決議 | ピクセル配置 | ドットピッチ (W×H) | ピクセルピッチ (W×H) |
| 480 (RGB) × 272,WQVGA | RGB垂直ストライプ | 0.066×0.198mm | 0.198×0.198 mm [128PPI] | |
| メカニカルサイズ: | アクティブエリア (W×H) | ベゼル面積 (W×H) | 輪郭の寸法 (W×H) | 輪郭の深さ |
| 95.04×53.856mm | 98.7×57.5mm | 105.5×67.2mm | 5.05±0.3mm | |
| 概要の特徴: | フォームスタイル | アスペクト比 | オリエンテーション | 形状スタイル |
| 平直角 | 16:9 (W: H) | 景観タイプ | ||
| タッチスクリーン: | トッチポイント | TPコントローラ | シグナルタイプ | タッチテク |
| 1ポイント | タッチコントローラーなし | - | 4本のレジスティブタッチ | |
| その他の特徴: | パネルカバー | 体重 | 表面 | |
| - | 62.0g (タイプ) | 反光,ハードコーティング (2H) | ||
| 信号電源: | 現在の入力 | 電圧入力 | 消費量 | |||
|---|---|---|---|---|---|---|
| 0.5/8.0mA (タイプ) (ICC/IAVDD) | 3.3/5.0V (タイプ) (VCC/AVDD) | - | ||||
| ディスプレイ信号の電圧: | VIL≤0.2VCC HIV≥0.8VCC | |||||
| インターフェースの特徴: | 位置 | タイプ | インターフェース | |||
| - | FPC | パラレルRGB (1 ch, 8-bit) | ||||
| 信号インターフェース: | ブランド | モデル | 総額 | ピンピッチ | ピン | ピン割り当て |
| 1個 | 0.5mm | 40ピン | DRGB-40P1C8B-060B | |||
| バックライト 特徴: | タイプ | 位置 | 形状 | 総額 | 人生 (時間) | 代替 |
|---|---|---|---|---|---|---|
| WLED | エンドライトタイプ | 1文字列 | 9S1P | 7K (分) | - | |
| WLED電気: | 現在の入力 | 電圧入力 | 消費量 | |||
| 20mA (タイプ) | 28.8/31.5V (タイプ/最大) | 123mW (最大) | ||||
| インターフェースの特徴: | 位置 | タイプ | WLEDドライバー | |||
| - | FPC | 違う | ||||
| インターフェースの詳細 | ブランド | モデル | 総額 | ピンピッチ | ピン | ピン割り当て |
| 1個 | 0.5mm | 4ピン | BLE-4PINS-CNNA | |||
LQ043T1DG03Aは表示をサポートします480 (RGB) × 272WQVGA (WQVGA) は16:9 (W:H) のアスペクト比で,ピクセルはRGB垂直ストライプで配置されている.機械的な詳細については,アクティブエリアは95.04 ((W) × 53.856 ((H) mm,輪郭サイズは105.5 ((W) × 67である.2 ((H) × 5.35 ((D) mm,視野の大きさは98.7 ((W) ×57.5 ((H) mm,表面処理はアンティグラ,ハードコーティング (2H),純重量は62.0g (タイプ).LQ043T1DG03Aは,500 cd/m2のディスプレイ明るさを提供することができます 3001 伝達コントラスト比 45/45/20/55 (タイプ) (CR≥10) (L/R/U/D) 視角 6 時での最佳視方向,応答時間 30/30 (タイプ) (Tr/Td) msグレースケールまたはサブピクセルの明るさは,各ドットのための8ビットグレースケール信号で決定されますこの製品は,バックライトとして9S1P WLEDを採用し,エッジライトタイプとして配置され,7K時間の作業寿命を持っています.外部バックライトドライバーが追加的に必要です..
