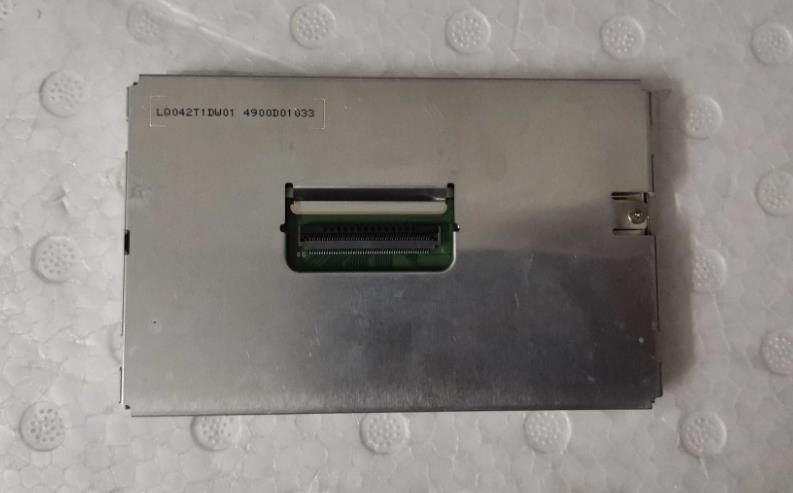

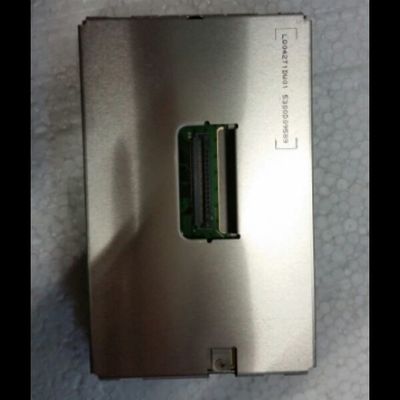

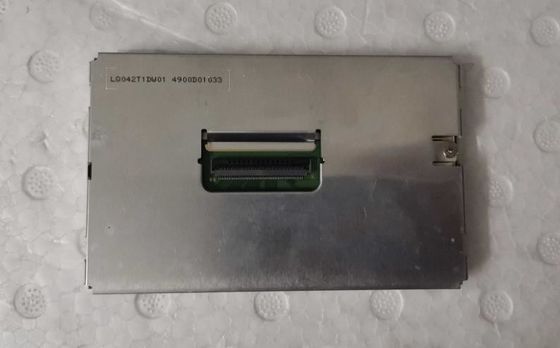

商品の詳細:
|
| パネルモデル: | LQ042T1DW01 | パネルのブランド: | 鋭い |
|---|---|---|---|
| 決議: | 480×272 (RGB),WQVGA,131PPI | 亮度: | 400 cd/m2 (タイプ) |
| パネルのサイズ: | 4.2インチ | シグナルインターフェース: | CMOS (1 ch, 8-bit) 50ピン コネクタ |
| ランプタイプ: | WLED,50K時間, LEDドライバー | 環境: | 動作温度: -10 ~ 70 °C; 保存温度: -30 ~ 70 °C |
| ハイライト: | LVDS TFT LCDのパネル,WLED LVDS TFTのタッチ パネル |
||
LQ042シリーズ LQ042T5DZ04 LQ042T5DZ01 LQ042T1DW01
| スクリーンサイズ: | 4.2 " | |||
|---|---|---|---|---|
| ピクセルの特徴: | ピクセル数 | ピクセル形式 | ドットピッチ (H×V) | ピクセルピッチ (H×V) |
| 480×272 (RGB),WQVGA | RGB水平ストライプ | 0.1935×0.0645 mm | 0.1935×0.1935 mm [131PPI] | |
| メカニカルサイズ: | 画面領域 (H×V) | ベゼル開口 (H×V) | 総寸法 (H×V) | 総深さ |
| 92.88×52.632mm | 94.48×54.272mm | 109.5×69mm | 9.6±0.5mm | |
| 概要の特徴: | 形式 形 | アスペクト比 (H:V) | オリエンテーション | 形状スタイル |
| 平直角 | 16:9 | 景観タイプ | ||
| 他のスペック: | 質量 | パネルカバー | 表面処理 | |
| 85.0g (最大) | - | アンチグレー,ハードコーティング (3H) | ||
| 基本情報 | 照明度 | 作業モード | コントラスト比 |
|---|---|---|---|
| 400 cd/m2 (タイプ) | ASV,通常は黒色,伝播する | 13001 (タイプ) (伝達) | |
| 美しい景色 | 視角 | 応答時間 | |
| シメトリ | 80/80/80/80 (タイプ) CR≥10 | 20 (タイプ) (Tr+Td) (ms) | |
| ディスプレイ色: | 色の温度: | サポート色 | 色調整 |
| 9006K | 16.2M (6ビット+FRC) | X: オーケー0.285◎ Y:0.300 | |
| 1931 カラー・ガムルト: | NTSC比 | sRGBカバー | Adobe RGB カバー |
| 65% | 88% | 68% | |
| DCI-P3のカバー | Rec.2020 対象 | コメント | |
| 68% | 49% | sRGB (Rec.709,BT.709),Rec.2020 (BT.2020) |
| バックライト 特徴: | タイプ | 位置 | 人生 (時間) | 総額 | 形状 | 代替 |
|---|---|---|---|---|---|---|
| WLED | エンドライトタイプ | 50K (タイプ) | - | - | - | |
| インターフェースの特徴: | WLED ドライバー 状態 | 物理型 | インターフェース位置 | |||
| LEDドライバーで | パネル信号インターフェースに含まれています | - | ||||
| WLEDドライバー電気: | 入力電圧 | 入力電流 | 電力消費量 | |||
| 12.0±1.2V | 200/300mA (タイプ/最大) | - | ||||
| 信号電源: | 入力電圧 | 入力電流 | 電力消費量 | |||
|---|---|---|---|---|---|---|
| 3.3V (タイプ) | 15/50mA (タイプ/最大) | - | ||||
| ディスプレイ信号の電圧: | 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC | |||||
| インターフェースの特徴: | シグナルタイプ | 物理型 | インターフェース位置 | |||
| CMOS (1 ch, 8-bit) | コネクタ | - | ||||
| インターフェース詳細: | ブランド名 | モデル名 | 総額 | ピン | ピンピッチ | ピン構成 |
| HRS | FH52-50S-0.5SH | 1個 | 50ピン | 0.5mm | ||
LQ042T1DW01はディスプレイをサポートします480×272 (RGB)WQVGA (WQVGA) は16:9 (W:H) のアスペクト比で,ピクセルはRGB水平ストライプで配置されている.機械的な詳細については,アクティブエリアは92.88 ((W) × 52.632 ((H) mm,輪郭サイズは109である.5 (W) × 69 (H) × 10.1 ((D) mm,視野の大きさは94.48 ((W) ×54.272 ((H) mm,表面処理はアンティグラ,ハードコーティング (3H),純重量は85.0g (最大). ASVとして,通常はブラック,伝達性LCM製品,LQ042T1DW01は 400 cd/m2のディスプレイ明るさ 1300を提供することができます1 伝達コントラスト比,80/80/80/80 (タイプ) (CR≥10) (L/R/U/D) 視角,対称性上の最佳視方向,応答時間20 (タイプ) (Tr+Td) ms灰色スケールまたはサブピクセルの明るさは,各ドットに対して6ビット + FRC灰色スケール信号で決定されます.色のパレットは16.2Mで,色域性能も64% (NTSC) である.この製品では,バックライトシステムとしてWLEDを採用し,エッジライトタイプとして配置され,50K時間の作業寿命があります.LED ドライバーで
