商品の詳細:
|
| パネルのサイズ: | 3.8インチ | パネルモデル: | LQ038Q7DB03R |
|---|---|---|---|
| パネルのブランド: | 鋭い | 亮度: | 90cd/m2 |
| ランプタイプ: | 9S1P WLED 10K時間 ドライバーなし | シグナルインターフェース: | パラレルRGB (1 ch, 6-bit),61ピンFPC |
| 決議: | 240 (RGB) × 320,QVGA,105PPI | 環境: | 動作温度: 0 ~ 50 °C; 保存温度: -25 ~ 70 °C |
| ハイライト: | LVDS TFT LCDのパネル,WLED LVDS TFTのタッチ パネル |
||

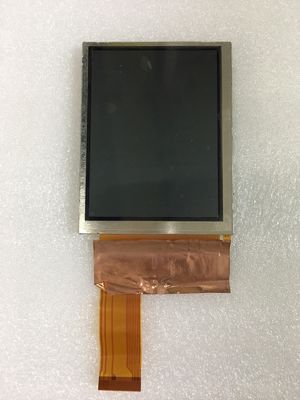

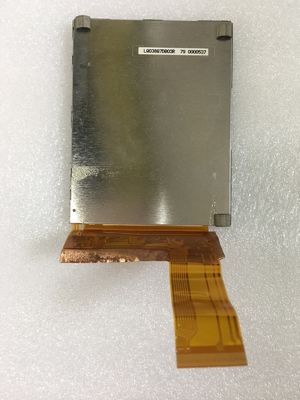

LQ038シリーズ LQ038Q7DB03R LQ038Q7DB03
| スクリーンサイズ: | 3.8" | |||
|---|---|---|---|---|
| ピクセルの特徴: | ピクセル数 | ピクセル形式 | ドットピッチ (H×V) | ピクセルピッチ (H×V) |
| 240 (RGB) × 320,QVGA | RGB垂直ストライプ | 0.080×0.240mm | 0.240×0.240 mm [105PPI] | |
| メカニカルサイズ: | 画面領域 (H×V) | ベゼル開口 (H×V) | 総寸法 (H×V) | 総深さ |
| 57.6×76.8mm | 61.2×80.4mm | 69×88.6mm | 3.4±0.25mm | |
| 概要の特徴: | 形式 形 | アスペクト比 (H:V) | オリエンテーション | 形状スタイル |
| 平直角 | 3:4 | 肖像画タイプ | ||
| 他のスペック: | 質量 | パネルカバー | 表面処理 | |
| 42.0g (タイプ) | - | ハードコーティング (3H) | ||
| 更新率: | 60Hz |
|---|---|
| 逆スキャン: | はい (U/D,L/R) |
| バックライト 特徴: | タイプ | 位置 | 人生 (時間) | 総額 | 形状 | 代替 |
|---|---|---|---|---|---|---|
| WLED | エンドライトタイプ | 10K (タイプ) | 9S1P | 1文字列 | - | |
| WLED電気: | 入力電圧 | 入力電流 | 電力消費量 | |||
| 32.4/36.0V (タイプ/最大) | 15/20mA (タイプ/最大) | 486/720mW (タイプ/最大) | ||||
| インターフェースの特徴: | WLED ドライバー 状態 | 物理型 | インターフェース位置 | |||
| 違う | パネル信号インターフェースに含まれています | - | ||||
| 基本情報 | 照明度 | 作業モード | コントラスト比 |
|---|---|---|---|
| 90 cd/m2 (タイプ) | TN,通常白色,反射性 | 751 (タイプ) (伝達) 8:1 (タイプ) (反射) | |
| 美しい景色 | 視角 | 応答時間 | |
| 6時 | 40/40/40/40 (タイプ) (CR≥2) | 30/50 (タイプ) (Tr/Td) (ms) | |
| ディスプレイ色: | 色の温度: | サポート色 | 色調整 |
| 7203K | 262K (6ビット) | X: オーケー0.300◎ Y:0.330 | |
| 1931 カラー・ガムルト: | NTSC比 | sRGBカバー | Adobe RGB カバー |
| 18% | 24% | 18% | |
| DCI-P3のカバー | Rec.2020 対象 | コメント | |
| 18% | 13% | sRGB (Rec.709,BT.709),Rec.2020 (BT.2020) | |
| 白い均一性: | 1.17/1.33 (タイプ/最大) 9ポイント | ||
| パフォーマンス: | 3D技術 | 外部からの視力 | 反射力 |
| - | 太陽光で読み取れる | 7.0/11% (ミニタイプ) | |
| 信号電源: | 入力電圧 | 入力電流 | 電力消費量 | |||
|---|---|---|---|---|---|---|
| 5.0/3.3/15.0/-15.0V (タイプ) ((VSHA/VSHD/VDD/VSS) | 5.0/1.8/0.05/-0.03mA (タイプ) (ISHA/ISHD/IDD/IEE) | 33/66mW (タイプ/最大) | ||||
| インターフェースの特徴: | シグナルタイプ | 物理型 | インターフェース位置 | |||
| パラレルRGB (1 ch,6 bit) | FPC | - | ||||
| インターフェース詳細: | ブランド名 | モデル名 | 総額 | ピン | ピンピッチ | ピン構成 |
| 1個 | 61ピン | |||||
LQ038Q7DB03Rは表示をサポートします240 (RGB) × 320(QVGA) の側面比は3:4 (W:H),ピクセルはRGB垂直ストライプで配置されている.機械的な詳細については,アクティブエリアは57.6 ((W) × 76.8 ((H) mm,輪郭サイズは69 ((W) × 88.6 ((H) mm,視野の大きさは61.2 ((W) ×80.4 ((H) mm,表面処理はハードコーティング (3H),純重量は42.0g (タイプ). TN,通常白,反射性LCM製品として,LQ038Q7DB03Rは90 cd/m2ディスプレイ明るさ75を提供することができます:1 伝達コントラスト比, 8:1 (典型) 反射コントラスト比,40/40/40/40 (タイプ) (CR≥2) (L/R/U/D) ビューイングアングル,ベストビュー方向は6時,応答時間は30/50 (タイプ) (Tr/Td) msグレースケールまたはサブピクセルの明るさは,各ドットのための6ビットグレースケール信号で決定されます,したがって262Kの色パレットを提示し,また色域の18% (NTSC) のパフォーマンスを有する.この製品は9S1P WLEDを採用し,バックライトシステムとしてエッジライトタイプとして配置され,10K時間の作業寿命があります,外部のバックライトドライバーが追加的に必要です.
