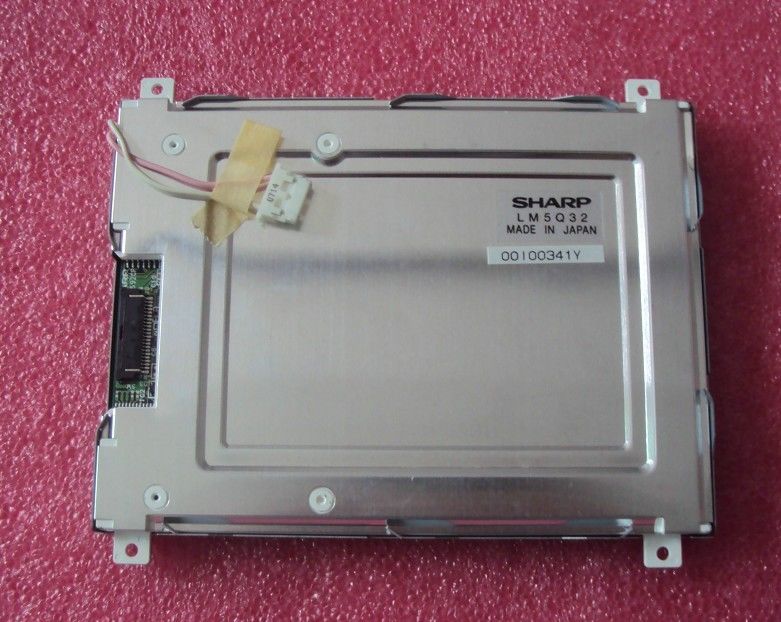

商品の詳細:
|
| パネルのブランド: | シャープ | パネル モデル: | LM5Q32 |
|---|---|---|---|
| ライトネス: | 120 cd/mの² （タイプ。） | 決議: | 320 (RGB) × 240,QVGA,80PPI |
| パネルのサイズ: | 5.0" | ランプのタイプ: | 1 個 CCFL、15K 時間、ドライバーなし |
| シグナル インターフェイス: | パラレルデータ (8ビット),20ピン コネクタ | 環境: | 動作温度: 0 ~ 50 °C; 保存温度: -25 ~ 65 °C |
| ハイライト: | SVGAのシャープTFT LCDスクリーン,XGA産業LCDのパネル,LVDS TFT LCDの表示 |
||
| 基本情報 | 亮度 | 120 cd/m2 (タイプ) | コントラスト比 | 301 (タイプ) (伝達) |
|---|---|---|---|---|
| 視角 | 35/35/15/25 (タイプ) ((CR≥5) | オプティカルモード | STN 通常黒色 伝播性 | |
| 見る方向 | 6時 | 応答時間 | 150/50 (タイプ) (Tr/Td) (ms) | |
| カラーパフォーマンス: | 染色性 | Wx: はい0.290ワイ:0.300 | 色数 | 色 |
| 色温 | 8558K | ホワイト の 均一性 | - |
| ピクセルの特徴: | ピクセル形式 | 320 (RGB) × 240 [QVGA] | ドットピッチ | 0.105×0.315 mm (H×V) |
|---|---|---|---|---|
| 構成 | RGB垂直ストライプ | ピクセルピッチ | 0.315×0.315 mm (H×V) [80PPI] | |
| メカニカルサイズ: | ディスプレイエリア | 100.8×75.6mm (H×V) | ベゼル地域 | 103.4×78.3mm (H×V) |
| ディム・スクリーン | 134×113mm (H×V) | 輪郭の深さ | 10.5 (最大) mm | |
| 概要の特徴: | 形状因数 | 平直角 | オリエンテーション | 景観タイプ |
| アスペクト比 | 4(H:V) | 形状スタイル | ||
| その他の特徴: | 体重 | 150g (タイプ) | 表面 | - |
| バックライト 特徴: | ランプの形 | ストレート | ランプタイプ | CCFL | 寿命 | 15K (分) (時間) |
|---|---|---|---|---|---|---|
| 代替 | - | 総額 | 1個 | 位置 | エンドライトタイプ (上側) | |
| ランプの電気: | 電圧入力 | 720V (タイプ) | 現在の入力 | 4.0±1mA | ||
| 頻度 | 30/80KHz (最小/最大) | 発射電圧 | 1280/1600V (最大) (Ta=+25/0°C) | |||
| 消費量 | 2.9W (タイプ) | |||||
| インターフェースの特徴: | タイプ | コネクタ | 位置 | - | ランプドライバー | 違う |
| インターフェース詳細: | ブランド | モデル | ピンピッチ | ピン | 総額 | 構成 |
| JST | BHR-03VS-1 | 4.0 mm | 3ピン | 1個 | BLL-3PINS-HNL | |
| 信号システム: | パラレルデータ (8ビット) | 論理電圧 | - | |||
|---|---|---|---|---|---|---|
| 信号電源: | 電圧入力 | 5.0V (タイプ) | 現在の入力 | 3/5mA (タイプ/最大) | ||
| 消費量 | 310/400mW (タイプ/最大) | |||||
| インターフェースの特徴: | タイプ | コネクタ | 位置 | - | ||
| コネクタの詳細: | ブランド | モデル | ピンピッチ | ピン | 総額 | 構成 |
| FCI | SFR20R-1ST | 0.8mm | 20ピン | 1個 | ||
LM5Q32は表示をサポートします320 (RGB) × 240QVGA (QVGA) は4:3 (W:H) のアスペクト比で,ピクセルはRGB垂直ストライプで配置されている.機械的な詳細については,アクティブエリアは100,8W×75.6H mm,輪郭サイズは134W×113H×10である.5 (D) mm視野の大きさは103.4 ((W) ×78.3 ((H) mm,純重量は150g (タイプ). STN,通常ブラック,伝達型LCM製品として,LM5Q32は120 cd/m2のディスプレイ明るさ30を提供することができます:1 伝達コントラスト比, 35/35/15/25 (タイプ) (CR≥5) (L/R/U/D) ビューイングアングル,ベストビュー方向は6時,応答時間は150/50 (タイプ) (Tr/Td) ms. このように色パレットを提示します.この製品は,エッジライトタイプ (上側) として配置され,15K時間の作業寿命を持つバックライト systermとして1pcsCCFLを採用,外部のバックライトドライバーが追加的に必要です.
