商品の詳細:
|
| パネルのサイズ: | 5.7インチ | パネル モデル: | LM32019P |
|---|---|---|---|
| ライトネス: | 70 cd/mの² （タイプ。） | 斜面の入り口: | 121.0 ((W) × 91.6 ((H) mm |
| 決議: | 320×240,QVGA,70PPI | シグナル インターフェイス: | パラレルデータ (4ビット) 12ピン FPC |
| 環境: | 動作温度: 0 ~ 45 °C; 保存温度: -25 ~ 60 °C | ランプのタイプ: | 1 個 CCFL、15K 時間、ドライバーなし |
| ハイライト: | SVGAのシャープTFT LCDスクリーン,XGA産業LCDのパネル,LVDS TFT LCDの表示 |
||
| 基本情報: | パネルのブランド | シャープ | パネルモデル | LM32019P |
|---|---|---|---|---|
| 横切りの大きさ | 5.7" | 適用する | ||
| パネルの種類 | FSTN-LCD,LCM について | モデル 偽名 | - | |
| 信頼性: | オペレーティングテンパー | 0 ~ 45 °C | 貯蔵温度 | -25 ~ 60 °C |
| 基本情報 | 亮度 | 70 cd/m2 (タイプ) | コントラスト比 | 101 (タイプ) (伝達) |
|---|---|---|---|---|
| 視角 | 25/25/15/30 (タイプ) (CR≥4) | オプティカルモード | STN,黒/白 (ネガティブ),伝播 | |
| 見る方向 | - | 応答時間 | 350/170 (タイプ) (Tr/Td) (ms) | |
| カラーパフォーマンス: | 染色性 | - | 色数 | モノクロム |
| 色温 | - | ホワイト の 均一性 | 1.30/1.50 (タイプ/最大) ((5ポイント) |
| ピクセルの特徴: | ピクセル形式 | 320×240 [QVGA] | ドットピッチ | 0.360×0.360mm (H×V) |
|---|---|---|---|---|
| 構成 | 直角形 | ピクセルピッチ | 0.360×0.360 mm (H×V) [70PPI] | |
| メカニカルサイズ: | ディスプレイエリア | 115.17×86.37mm (H×V) | ベゼル地域 | 121.0×91.6 mm (H×V) |
| ディム・スクリーン | 166×109mm (H×V) | 輪郭の深さ | 7.5 (最大) mm | |
| 概要の特徴: | 形状因数 | 平直角 | オリエンテーション | 景観タイプ |
| アスペクト比 | 4(H:V) | 形状スタイル | ||
| 穴と括弧: | 顔の固定穴 (3-Φ3)0, 1-Φ2.8) | |||
| その他の特徴: | 体重 | 160g (タイプ) | 表面 | - |
| 信号システム: | パラレルデータ (4ビット) | 論理電圧 | - | |||
|---|---|---|---|---|---|---|
| 信号電源: | 電圧入力 | 5.0V (タイプ) | 現在の入力 | 1.2mA (タイプ) | ||
| 消費量 | 46/70mW (タイプ/最大) | |||||
| インターフェースの特徴: | タイプ | FPC | 位置 | - | ||
| FPC 詳細: | ブランド | モデル | ピンピッチ | ピン | 総額 | 構成 |
| 1.25mm | 12ピン | 1個 | ||||
| バックライト 特徴: | ランプの形 | - | ランプタイプ | CCFL | 寿命 | 15K (タイプ) (時間) |
|---|---|---|---|---|---|---|
| 代替 | - | 総額 | 1個 | 位置 | エンドライトタイプ | |
| ランプの電気: | 電圧入力 | 290±29V | 現在の入力 | 5.0±1mA | ||
| 頻度 | 20/60KHz (最小/最大) | 発射電圧 | 900V (最大) (Ta=+25°C) | |||
| 消費量 | 1.45W (タイプ) | |||||
| インターフェースの特徴: | タイプ | コネクタ | 位置 | - | ランプドライバー | 違う |
| インターフェース詳細: | ブランド | モデル | ピンピッチ | ピン | 総額 | 構成 |
| JST | BHR-03VS-1 | 4.0 mm | 3ピン | 1個 | BLL-3PINS-HNL | |

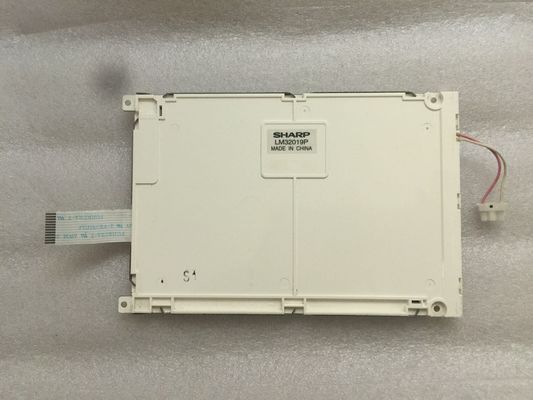

LM32019Pは表示をサポートします320×240QVGA (QVGA) は4:3 (W:H) のアスペクト比で,ピクセルが長方形に配置されている.機械的な詳細については,アクティブエリアは115.17 ((W) × 86.37 ((H) mm,輪郭サイズは166 ((W) × 109 ((H) mm,121 の 視野 サイズ.0 ((W) × 91.6 ((H) mm,純重量160g (タイプ). STN,ブラック/ホワイト (ネガティブ),伝達型LCM製品として,LM32019Pは70 cd/m2のディスプレイ明るさ,10: 1の伝達コントラスト比を提供します.25/25/15/30 (タイプ)) (CR≥4) (L/R/U/D) 視角,および 350/170 (Typ.) (Tr/Td) ms の応答時間,したがって単色色パレットを提示する.この製品は,エッジライトタイプとして配置され,15K時間の作業寿命を持つバックライト systermとして1pcsCCFLを採用,外部のバックライトドライバーが追加的に必要です.
