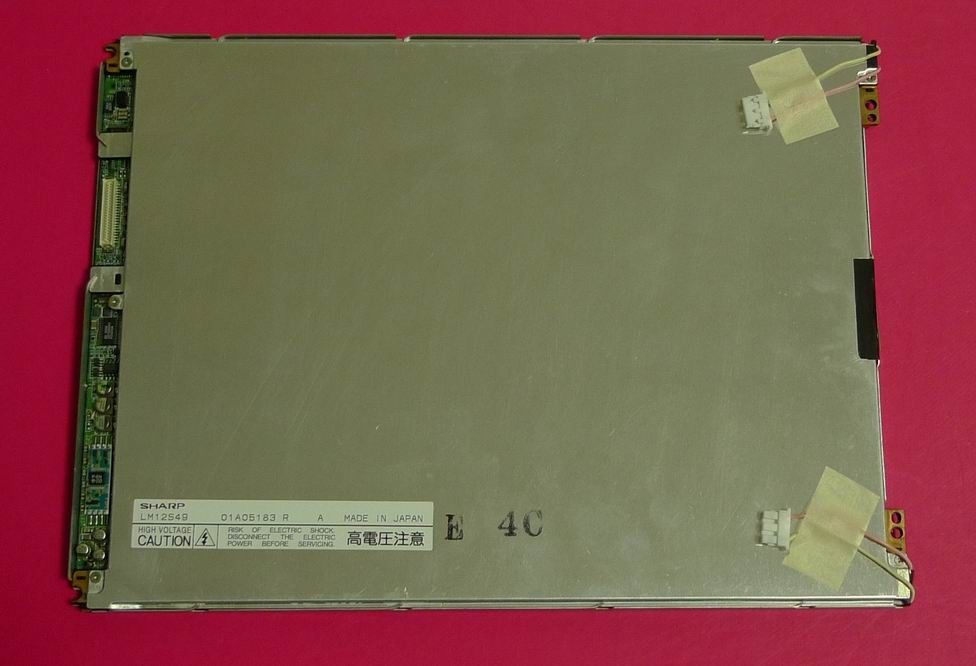

商品の詳細:
|
| パネル モデル: | LM12S49 | 亮度: | 185cd/m2 |
|---|---|---|---|
| パネルのサイズ: | 12.1inch | 決議: | 800 (RGB) × 600,SVGA,82PPI |
| シグナルインターフェース: | CMOS/TTL (1 ch, 8-bit) 41ピン コネクタ | ピクセル フォーマット: | RGBの縦縞 |
| 環境: | 動作温度: 0 ~ 50 °C; 保存温度: -25 ~ 60 °C | ランプのタイプ: | 2台 CCFL 40K時間 運転手なし |
| ハイライト: | SVGAのシャープTFT LCDスクリーン,XGA産業LCDのパネル,LVDS TFT LCDの表示 |
||
| 基本情報 | 亮度 | 185 cd/m2 (タイプ) | コントラスト比 | 401 (タイプ) (伝達) |
|---|---|---|---|---|
| 視角 | 30/30/15/25 (タイプ) (CR≥5) | オプティカルモード | STN 通常黒色 伝播性 | |
| 見る方向 | - | 応答時間 | 220/80 (タイプ) (Tr/Td) (ms) | |
| カラーパフォーマンス: | 染色性 | Wx: はい0.280ワイ:0.330 | 色数 | 色 |
| 色温 | 8484K | ホワイト の 均一性 | - |
| ピクセルの特徴: | ピクセル形式 | 800 (RGB) × 600 [SVGA] | ドットピッチ | 0.1025×0.3075 mm (H×V) |
|---|---|---|---|---|
| 構成 | RGB垂直ストライプ | ピクセルピッチ | 0.3075×0.3075 mm (H×V) [82PPI] | |
| メカニカルサイズ: | ディスプレイエリア | 246×184.5 mm (H×V) | ベゼル地域 | 250.6×189.1 mm (H×V) |
| ディム・スクリーン | 275×202.5mm (H×V) | 輪郭の深さ | 8.5 (最大) mm | |
| 概要の特徴: | 形状因数 | 平直角 | オリエンテーション | 景観タイプ |
| アスペクト比 | 4(H:V) | 形状スタイル | ||
| 穴と括弧: | 顔の固定穴 (2-Φ3.4, 2-R1.7) 左側,右側の枠 | |||
| その他の特徴: | 体重 | 550g | 表面 | - |
| 信号システム: | CMOS/TTL (1 ch, 8-bit) | 論理電圧 | - | |||
|---|---|---|---|---|---|---|
| 信号電源: | 電圧入力 | 3.3/5.0V (タイプ) (VDD) | 現在の入力 | 160/170mA (タイプ) 3.3V/5.0V (IDD) | ||
| インターフェースの特徴: | タイプ | コネクタ | 位置 | - | ||
| コネクタの詳細: | ブランド | モデル | ピンピッチ | ピン | 総額 | 構成 |
| HRS | DF9B-41P-1V | 1.0 mm | 41ピン | 1個 | ||
| バックライト 特徴: | ランプの形 | ストレート | ランプタイプ | CCFL | 寿命 | 40K (タイプ) (時間) |
|---|---|---|---|---|---|---|
| 代替 | - | 総額 | 2個 | 位置 | エンドライトタイプ (上と下) | |
| ランプの電気: | 電圧入力 | 590V (タイプ) | 現在の入力 | 5.5/6.0mA (タイプ/最大) | ||
| 頻度 | 30/70KHz (最小/最大) | 発射電圧 | 1130/1280V (最大) (Ta=+25/0°C) | |||
| 消費量 | 6.5W (タイプ) | |||||
| インターフェースの特徴: | タイプ | コネクタ | 位置 | - | ランプドライバー | 違う |
| インターフェース詳細: | ブランド | モデル | ピンピッチ | ピン | 総額 | 構成 |
| JST | BHR-03VS-1 | 4.0 mm | 3ピン | 2個 | BLL-3PINS-HNL | |
LM12S49が表示をサポートする800 (RGB) × 600画質比4:3 (W:H) のSVGAで,ピクセルがRGB垂直ストライプで配置されている.機械的な詳細については,アクティブエリアは246 ((W) × 184.5 ((H) mm,輪郭サイズは275 ((W) × 202.5 ((H) × 8である.5 (D) mm視野の大きさは250.6 ((W) × 189.1 ((H) mm,純重量は550g. STN,通常黒,伝達型LCM製品として,LM12S49は185 cd/m2のディスプレイ明るさ40を提供することができます:1 伝達コントラスト比, 30/30/15/25 (タイプ) (CR≥5) (L/R/U/D) ビューイングアングル,および 220/80 (タイプ) (Tr/Td) ms の応答時間,したがって色パレートの表示.この製品は,エッジライトタイプ (上と下) と配置され,40K時間の作業寿命を持つバックライト systermとして2pcsCCFLを採用,外部のバックライトドライバーが追加的に必要です.
