商品の詳細:
|
| モデル: | LM057QB1T10 | 横切りの大きさ: | 5.7インチ |
|---|---|---|---|
| 照明度: | 150 cd/mの² （タイプ。） | ピクセル フォーマット: | 320×240 [QVGA] 70PPI |
| 薄暗いの輪郭を描きなさい。: | 166 (H) × 109 (V) × 7.5 (D) mm | 光源: | WLED [1S6P] 運転手なし |
| インターフェースタイプ: | パラレルデータ (4ビット) 12ピン FPC | 環境: | 作業温度: 0 ~ 50 °C; 貯蔵温度: -25 ~ 60 °C |
| ハイライト: | WLEDの高い明るさLCDの表示,CCFL TFT LCDスクリーン,SVGAのシャープTFT LCDの表示 |
||
| 基本情報 | 製造者 | パネルモデル | パネルの種類 | 偽名 |
|---|---|---|---|---|
| シャープ | LM057QB1T10 | FSTN-LCD,LCM について | - | |
| 環境 | RoHS州 | オペレーティングテンパー | 貯蔵温度 | 振動レベル |
| 0 ~ 50 °C | -25 ~ 60 °C | - |
| パネルのサイズ: | 5.7" | |||
|---|---|---|---|---|
| ピクセルの特徴: | ピクセル形式 | ピクセル構成 | ピクセルピッチ (mm) | ドットピッチ (mm) |
| 320×240 [QVGA] | 直角形 | 0.360×0.360 [70PPI] | 0.360×0360 | |
| メカニカルサイズ: | アクティブ エリア (mm) | ベゼル面積 (mm) | 輪郭の寸法 (mm) | 輪郭の深さ (mm) |
| 115.17 ((H) × 86.37 ((V) | 121.0 (H) × 91.6 (V) | 166 (H) × 109 (V) | 7.5 (最大) mm | |
| 概要の特徴: | 形状因数 | オリエンテーション | アスペクト比 | 形状スタイル |
| 平直角 | 景観タイプ | 4(H:V) | ||
| その他の詳細: | 体重 | パネルカバー | 治療法 | |
| 160g (タイプ) | - | - | ||
| 基本情報 | 照明度 (cd/m2) | 視角 (L/R/U/D) | 応答時間 (ms) |
|---|---|---|---|
| 150 (タイプ) | 40/40/25/40 (タイプ) (CR≥2) | 190/210 (タイプ) (Tr/Td) | |
| 最良の眺め | 表示モード | コントラスト比 | |
| - | STN,黒/白 (ネガティブ),伝播 | 6: 1 (タイプ) (伝送) | |
| ディスプレイ色: | 色温 | 表示する色 | 白い座標 |
| - | モノクロム | - |
| ランプの特徴: | タイプ | 位置 | 量 | 形状 | 人生 (時間) | ランプ交換 |
|---|---|---|---|---|---|---|
| WLED | エンドライトタイプ | 1S6P | パラレル | - | - | |
| WLED電気: | 電圧供給 | 現在の供給 | パワー | |||
| 3.4/3.9V (タイプ/最大) | 120mA (タイプ) | |||||
| インターフェースの特徴: | 位置 | バックライトドライバー | タイプ | |||
| - | 違う | コネクタ | ||||
| インターフェース詳細: | ブランド | モデル | ピンピッチ | ピン数 | 量 | 構成 |
| JST | BHR-03VS-1 | 4.0 mm | 3ピン | 1個 | BLE-3PINS-ANC について | |
| パネル運転電動: | 電圧供給 | 現在の供給 | パワー | |||
|---|---|---|---|---|---|---|
| 5.0V (タイプ) | 1.2/1.8mA (タイプ/最大) | 46/70mW (タイプ/最大) | ||||
| インターフェースの特徴: | 位置 | シグナル | タイプ | |||
| - | パラレルデータ (4ビット) | FPC | ||||
| FPC 詳細: | ブランド | モデル | ピンピッチ | ピン数 | 量 | 構成 |
| 1.25mm | 12ピン | 1個 | ||||

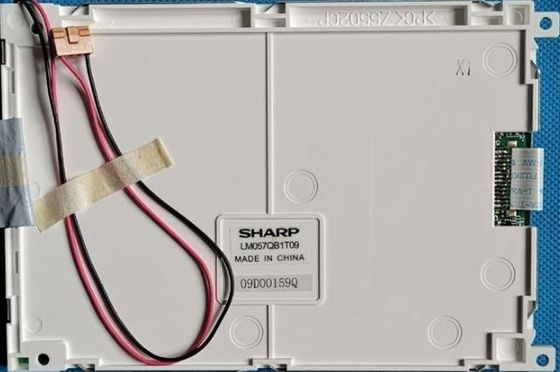

LM057シリーズ LM057QB1T10 LM057QB1T09
LM057QB1T10はディスプレイをサポートします320×240QVGA (QVGA) は4:3 (W:H) のアスペクト比で,ピクセルが長方形に配置されている.機械的な詳細については,アクティブエリアは115.17 ((W) × 86.37 ((H) mm,輪郭サイズは166 ((W) × 109 ((H) × 7.5 ((D) mm,121 の 視野 サイズ.0 ((W) × 91.6 ((H) mm,純重量160g (タイプ). STN,ブラック/ホワイト (ネガティブ),トランスミシブLCM製品として,LM057QB1T10は150 cd/m2のディスプレイ明るさ:6のトランスミシブコントラスト比を提供します.40/40/25/40 (タイプ)) (CR≥2) (L/R/U/D) 視角,応答時間は190/210 (Typ.) (Tr/Td) ms.この製品は,エッジライトタイプとして配置されたバックライトシステムとして1S6P WLEDを採用しました,外部のバックライトドライバーが追加的に必要です.
