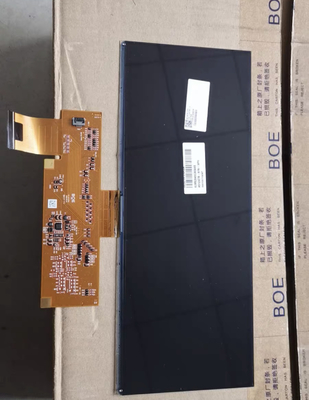

商品の詳細:
|
| 横切りの大きさ: | 12.3」 | 決議: | 1920年の（RGB） ×720 167PPI |
|---|---|---|---|
| アクティブ エリア: | 292.032 （W）×109.512 （H） mm | 輪郭のサイズ: | 307.9 (W) ×130.27 (H) mm |
| 亮度: | 800 cd/mの² （タイプ。） | 視角80/80/80/80 (タイプ) CR≥10: | 80/80/80/80 (タイプ) CR≥10 |
| 環境: | 動作温度: -30 ~ 85 °C; 保存温度: -40 ~ 90 °C | コントラスト比: | 1000:1 （タイプ。） （TM） |
| 応答: | 30 （タイプ。） |
| 基本情報 | ブランド | モデル | タイプ | モデル 偽名 |
|---|---|---|---|---|
| AV123Z7M-N11 | a-Si TFT-LCD,LCM | - | ||
| 信頼性: | RoHS | 動作温度 | 貯蔵温度 | 振動抵抗 |
| -30 ~ 85 °C | -40 ~ 90 °C |
| パネルのサイズ: | 12.3インチ | |||
|---|---|---|---|---|
| ピクセルの特徴: | 決議 | ピクセル配置 | ドットピッチ (W×H) | ピクセルピッチ (W×H) |
| 1920 (RGB) × 720 | RGB垂直ストライプ | 0.0507×0.1521mm | 0.1521×0.1521 mm [167PPI] | |
| メカニカルサイズ: | アクティブエリア (W×H) | ベゼル面積 (W×H) | 輪郭の寸法 (W×H) | 輪郭の深さ |
| 292.032×109.512 mm | 295.03×112.51mm | 307.9×130.27mm | 7.6 (タイプ) mm | |
| 概要の特徴: | フォームスタイル | アスペクト比 | オリエンテーション | 形状スタイル |
| 平直角 | 8(W: H) | 景観タイプ | ||
| 固定: | 後部設置ポール (5個) | |||
| その他の特徴: | パネルカバー | 体重 | 表面 | |
| - | 520±50g | |||
| 基本情報 | 亮度 | 動作モード | コントラスト比 |
|---|---|---|---|
| 800 cd/m2 (タイプ) | ADS,通常は黒色,伝播する | 10001 (タイプ) (伝達) | |
| 視角 (L/R/U/D) | 見る方向 | 応答速度 | |
| 80/80/80/80 (タイプ) CR≥10 | シメトリ | 30 (タイプ) (Tr+Td) (ms) | |
| ディスプレイ色: | 色温 | 色数 | 白色 色素性 |
| 6638K | 16.7M (8ビット) | X: オーケー0.310◎ Y:0.330 | |
| 1931 カラー・ギャム: | NTSC比 | sRGBカバー | Adobe RGB カバー |
| 71% | 90% | 70% | |
| DCI-P3のカバー | Rec.2020 対象 | コメント | |
| 73% | 53% | sRGB (Rec.709,BT.709),Rec.2020 (BT.2020) | |
| 照明の変動: | 1.33 (最大9ポイント) | ||
| パフォーマンス: | 3Dタイプ | 外部からの視力 | 反射力 |
| - | 太陽光で読み取れる | ||
| 電力消費: | 10W (タイプ) |
|---|---|
| フレームレート: | 60Hz |
| 逆スキャン: | 違う |
| 信号電源: | 現在の入力 | 電圧入力 | 消費量 | |||
|---|---|---|---|---|---|---|
| - | 3.3/6.27/-12/18V (タイプ) ((VCC/AVDD/VGH/VGL) | 1.1W (タイプ) | ||||
| インターフェースの特徴: | 位置 | タイプ | インターフェース | |||
| - | コネクタ | LVDS (2 ch, 8 ビット) | ||||
| 信号インターフェース: | ブランド | モデル | 総額 | ピンピッチ | ピン | ピン割り当て |
| JAE | FI-RE41S-HF | 1個 | 0.5mm | 41ピン | ||
| バックライト 特徴: | タイプ | 位置 | 形状 | 総額 | 人生 (時間) | 代替 |
|---|---|---|---|---|---|---|
| WLED | エンドライトタイプ | 4本の弦 | 9S4P | 50K (分) | - | |
| WLED電気: | 現在の入力 | 電圧入力 | 消費量 | |||
| 80mA (タイプ) | 27.9V (タイプ) | 8.9±1.1W | ||||
| インターフェースの特徴: | 位置 | タイプ | WLEDドライバー | |||
| - | コネクタ | 違う | ||||
| インターフェースの詳細 | ブランド | モデル | 総額 | ピンピッチ | ピン | ピン割り当て |
| HRS | FH52-10S-0.5SH | 1個 | 0.5mm | 10ピン | ||
画素はRGB垂直ストライプで配置されている.機械的な詳細については,アクティブエリアは292.032 ((W) × 109.512 ((H) mm,輪郭サイズは307.9 ((W) × 130.27 ((H) mm,ビューエリアサイズは295である.03(W) × 112.51 ((H) mm,純重量520±50g.ADS,通常黒色,伝達型LCM製品として,AV123Z7M-N11は800 cd/m2ディスプレイ明るさ1000:1伝達コントラスト比,80/80/80/80 (タイプ.) (CR≥10) (L/R/U/D) 視角, シメトリーの最佳視方向,および30 (Type.) ((Tr+Td) msの応答時間. グレースケールまたはサブピクセルの明るさは,各点の8ビットグレースケール信号で決定されます.16個のパレットで.7M色,色域の性能も70% (NTSC) である.この製品は,エッジライトタイプとして配置され,50K時間の作業寿命を持つバックライトシステムとして9S4P WLEDを採用した.外部バックライトドライバーが追加的に必要です.. AV123Z7M-N11は,信号入力システムとしてLVDS (2 ch, 8-bit) を利用し,電源電圧3.3/6.27/-12/18V (タイプ) の41ピンのコネクタで接続されている.
