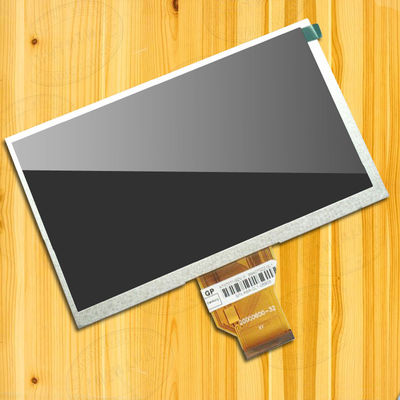

商品の詳細:
|
ブランド: | INNOLUX | 横切りの大きさ: | 7.0" |
---|---|---|---|
決議: | 1024の(RGB) ×600、WSVGA 170PPI | アクティブ エリア: | 154.214 (W)×85.92 (H) mm |
ライトネス: | 500 cd/mの² (タイプ。) | 視角: | 80/80/60/70 (タイプ) (CR≥10) |
環境: | 動作温度: -20 ~ 70 °C; 保存温度: -30 ~ 80 °C |
基本情報 | 製造者 | パネルモデル | パネルの種類 | 偽名 |
---|---|---|---|---|

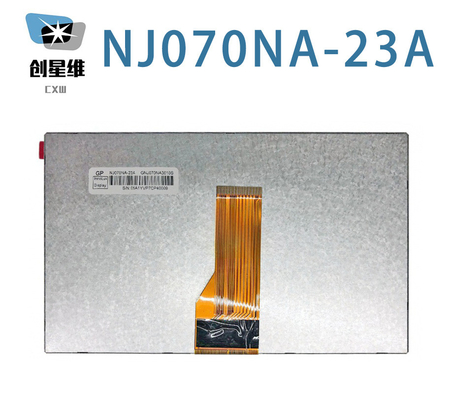

NJ070NA-23A | a-Si TFT-LCD,LCM | - | ||
環境 | RoHS州 | オペレーティングテンパー | 貯蔵温度 | 振動レベル |
-20 ~ 70 °C | -30 ~ 80 °C |
基本情報 | 照明度 (cd/m2) | 視角 (L/R/U/D) | 応答時間 (ms) |
---|---|---|---|
500 (種類) | 80/80/60/70 (タイプ) (CR≥10) | 10/15 (タイプ) (Tr/Td) | |
最良の眺め | 表示モード | コントラスト比 | |
6時 | TN 通常白色 伝播性 | 800: 1 (タイプ) (伝送) | |
ディスプレイ色: | 色温 | 表示する色 | 白い座標 |
6638K | 262K/16.7M (6ビット / 8ビット) | X: オーケー0.310◎ Y:0.330 | |
白色の変形: | 1.33/1.43 (タイプ/最大) 9ポイント |
パネルのサイズ: | 7.0" | |||
---|---|---|---|---|
ピクセルの特徴: | ピクセル形式 | ピクセル構成 | ピクセルピッチ (mm) | ドットピッチ (mm) |
1024 (RGB) × 600 (WSVGA) | RGB垂直ストライプ | 0.1506×0.1432 [170PPI] | 0.0502×01432 | |
メカニカルサイズ: | アクティブ エリア (mm) | ベゼル面積 (mm) | 輪郭の寸法 (mm) | 輪郭の深さ (mm) |
154.214 ((H) × 85.92 ((V) | 157.21 (H) × 89.49 (V) | 164.9 (H) × 100 (V) | 4.8±0.3mm | |
概要の特徴: | 形状因数 | オリエンテーション | アスペクト比 | 形状スタイル |
平直角 | 景観タイプ | 16:9 (H:V) | ||
設置: | 持っていない | |||
その他の詳細: | 体重 | パネルカバー | 治療法 | |
1350g (タイプ) | - | ハードコーティング |
ランプの特徴: | タイプ | 位置 | 量 | 形状 | 人生 (時間) | ランプ交換 |
---|---|---|---|---|---|---|
WLED | エンドライトタイプ | - | - | 20K (分) | - | |
WLED電気: | 電圧供給 | 現在の供給 | パワー | |||
8.4/9.9/10.2V (タイプ/最大) | 265mA (タイプ) | 2.62W (タイプ) | ||||
インターフェースの特徴: | 位置 | バックライトドライバー | タイプ | |||
- | 違う | 信号インターフェイスに含まれています |
パネル運転電動: | 電圧供給 | 現在の供給 | パワー | |||
---|---|---|---|---|---|---|
3.3/12/15/-10V (タイプ) (DVDD/AVDD/VGH/VGL) | 35/20/0.4/0.8mA (タイプ) (DIDD/AIDD/IGH/IGL) | 0.4W (タイプ) | ||||
インターフェースの特徴: | 位置 | シグナル | タイプ | |||
- | LVDS (1 ch, 6/8 ビット) | FPC | ||||
FPC 詳細: | ブランド | モデル | ピンピッチ | ピン数 | 量 | 構成 |
0.5mm | 40ピン | 1個 |
RGB垂直ストライプでピクセルが配置されている.機械的な詳細については,アクティブエリアは154.214 ((W) × 85.92 ((H) mm,輪郭サイズは164.9 ((W) × 100 ((H) × 5.1 ((D) mm,ビューエリアサイズは157である.21 (W) × 89.49 ((H) mm,表面処理はハードコーティングで,純重量は1350g (タイプ). TN,通常白色,伝導性LCM製品として,NJ070NA-23Aは500 cd/m2のディスプレイ明るさ800を提供することができます:1 伝達コントラスト比, 80/80/60/70 (タイプ) (CR≥10) (L/R/U/D) 視角, 6 時での最佳視方向,応答時間 10/15 (タイプ) (Tr/Td) msグレースケールまたはサブピクセルの明るさは,各ドットのための6ビット / 8ビットグレースケール信号で決定されます.この製品は,バックライトとしてWLEDを採用し,エッジライトタイプとして配置され,20K時間の作業寿命を持っています.外部バックライトドライバーが追加的に必要です.. NJ070NA-23Aは,LVDS (1 ch, 6/8-bit) を信号入力システムとして利用し,3.3/12/15/-10V (タイプ) の電源電圧を持つ40ピンFPCで接続されている.
