商品の詳細:
|
| ブランド: | BOE | 横切りの大きさ: | 10.4」 |
|---|---|---|---|
| 決議: | 800 （RGB） ×600、SVGA 96PPI | 照明度: | 350 cd/mの² |
| 視角: | 80/80/65/75 (タイプ) (CR≥10) | 環境: | 作業温度: -20 ~ 70 °C; 貯蔵温度: -30 ~ 80 °C |
| 基本情報 | 製造者 | パネルモデル 1 互換性 | パネルの種類 | 偽名 |
|---|---|---|---|---|

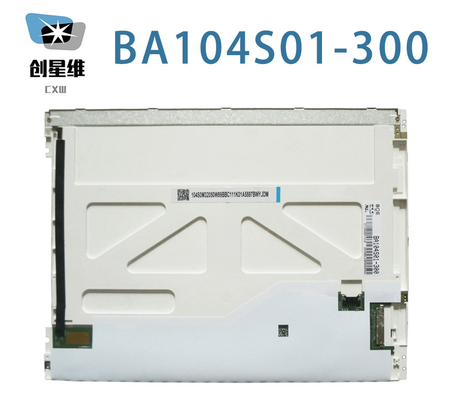

| BA104S01-300 | a-Si TFT-LCD,LCM | ET104S0M-N10 | ||
| 環境 | RoHS州 | オペレーティングテンパー | 貯蔵温度 | 振動レベル |
| -20 ~ 70 °C | -30 ~ 80 °C |
| 基本情報 | 照明度 (cd/m2) | 視角 (L/R/U/D) | 応答時間 (ms) |
|---|---|---|---|
| 350 (タイプ) | 80/80/65/75 (タイプ) (CR≥10) | 30 (タイプ) (Tr+Td) | |
| 最良の眺め | 表示モード | コントラスト比 | |
| 12時 | TN 通常白色 伝播性 | 800: 1 (タイプ) (伝送) | |
| ディスプレイ色: | 色温 | 表示する色 | 白い座標 |
| 8455K | 262K/16.2M (6ビット / 6ビット + FRC) | X: オーケー0.284◎ Y:0.320 | |
| 1931 カラー・ギャム: | NTSC比 | sRGBカバー | Adobe RGB カバー |
| 57% | 80% | 60% | |
| DCI-P3のカバー | Rec.2020 対象 | コメント | |
| 60% | 43% | sRGB (Rec.709,BT.709),Rec.2020 (BT.2020) | |
| 白色の変形: | 1.25/1.43 (タイプ/最大) 9ポイント | ||
| パネルのサイズ: | 10.4 " | |||
|---|---|---|---|---|
| ピクセルの特徴: | ピクセル形式 | ピクセル構成 | ピクセルピッチ (mm) | ドットピッチ (mm) |
| 800 (RGB) × 600 [SVGA] | RGB垂直ストライプ | 0.264×0.264 [96PPI] | 0.088×0264 | |
| メカニカルサイズ: | アクティブ エリア (mm) | ベゼル面積 (mm) | 輪郭の寸法 (mm) | 輪郭の深さ (mm) |
| 211.2 (H) × 158.4 (V) | 215.0 (H) × 162.0 (V) | 236 (H) × 176.9 (V) | 5.6±0.3mm | |
| 概要の特徴: | 形状因数 | オリエンテーション | アスペクト比 | 形状スタイル |
| 平直角 | 景観タイプ | 4(H:V) | ||
| 設置: | 顔の固定穴 (4-Φ2.5, 2-R1.25) 左側,右側の枠 | |||
| その他の詳細: | 体重 | パネルカバー | 治療法 | |
| 300g (最大) | - | アンチグラス (霧 25%) | ||
| ランプの特徴: | タイプ | 位置 | 量 | 形状 | 人生 (時間) | ランプ交換 |
|---|---|---|---|---|---|---|
| WLED | エンドライトタイプ (上側) | 6S4P | 配列 | 30K (分) | - | |
| WLED電気: | 電圧供給 | 現在の供給 | パワー | |||
| 19.2/19.8V (タイプ/最大) | 100mA (タイプ) | 1.92/1.98W (タイプ/最大) | ||||
| インターフェースの特徴: | 位置 | バックライトドライバー | タイプ | |||
| - | LEDドライバーで | コネクタ | ||||
| インターフェース詳細: | ブランド | モデル | ピンピッチ | ピン数 | 量 | 構成 |
| STM | MSB24038P5 | 1.25mm | 5ピン | 1個 | ||
| 運転手電気: | 電圧供給 | 現在の供給 | 電力消費量 | |||
| 12.0±0.5V | - | 2.42/2.84W (タイプ/最大) | ||||
| パネル運転電動: | 電圧供給 | 現在の供給 | パワー | |||
|---|---|---|---|---|---|---|
| 3.3V (タイプ) | 150/180mA (タイプ/最大) | 0.50/0.59W (タイプ/最大) | ||||
| インターフェースの特徴: | 位置 | シグナル | タイプ | |||
| - | LVDS (1 ch, 6/8 ビット) | コネクタ | ||||
| コネクタの詳細: | ブランド | モデル | ピンピッチ | ピン数 | 量 | 構成 |
| STM | MSB24013P20HA | 1.0 mm | 20ピン | 1個 | ||
画素はRGB垂直ストライプで配置されている.機械的な詳細については,アクティブエリアは211.2 ((W) × 158.4 ((H) mm,輪郭サイズは236 ((W) × 176.9 ((H) × 5.9 ((D) mm,ビューエリアサイズは215である.0 ((W) × 162.0 ((H) mm,表面処理はアンティグラ (Haze 25%),純重量は300g (最大). TN,通常白,伝達性LCM製品として,BA104S01-300は350 cd/m2のディスプレイ明るさ800を提供することができます:1 伝達コントラスト比, 80/80/65/75 (タイプ) (CR≥10) (L/R/U/D) 視角,最も良い視方向は12時,応答時間は30 (タイプ) (Tr+Td) ms.グレースケールまたはサブピクセルの明るさは,各ドットのための6ビット / 6ビット + FRCグレースケール信号で決定されます,したがって262K/16.2Mの色パレットを提示し,また色域の55% (NTSC) のパフォーマンスを有する.この製品は6S4P WLEDをバックライトシステムとして採用し,エッジライトタイプ (上側) として配置され,30K時間の作業寿命があります.BA104S01-300は,LVDS (1 ch, 6/8-bit) を信号入力システムとして利用し,電源電圧3.3V (タイプ) の20ピンのコネクタで接続されます.
